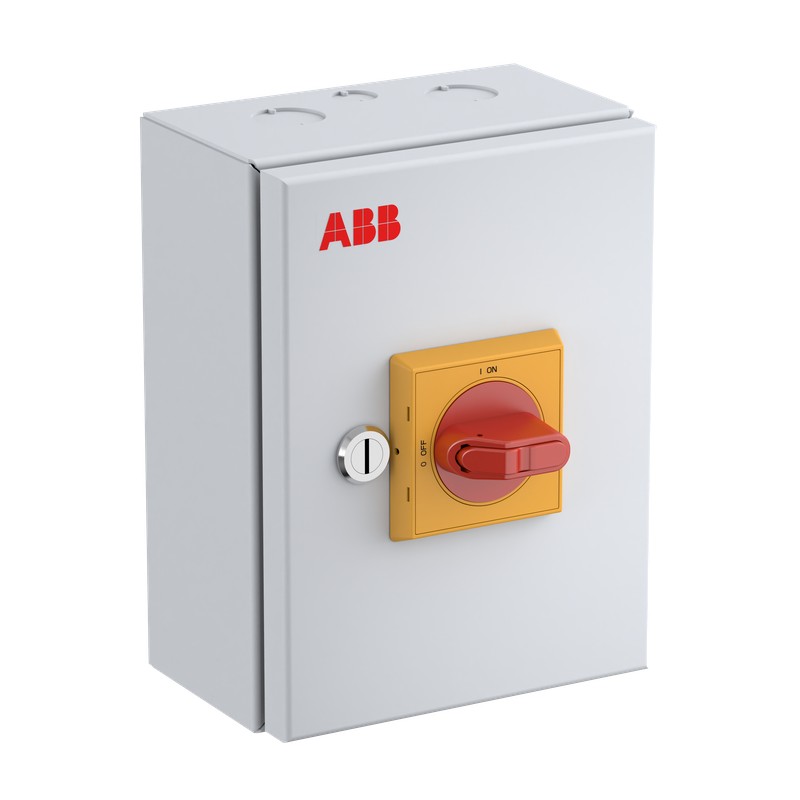

ABB 1SCA022575R7670 1SCA022575R7670 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SCA022575R7670 ABB Sezionatore in scatola OTR36A3B

Riferimento: 1SCA022575R7670

Produttore: ABB

Descrizione:

Sezionatore in scatola OTR36A3B
OTR36A3B Safety switch

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori manuali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 474,63 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informazioni RoHS1SCC340075D0201
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA1SCC340095D0201
Download Piu' Usati
Scheda tecnica1SCC340015C0201
Istruzioni e manuali1SCC340006M0013
Disegni meccaniciOTLK201510SBLB.stp
Dati ambientali
Grado di protezionesecondo IEC 60529 IP65
Grado di inquinamento3
Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85363030
Last Ordering Date2026-08-31 All Countries
ID prodotto in sostituzione (NUOVO)OTR63GA3M
Paese di origineBulgaria (BG)
Dimensioni
Larghezza prodotto150 mm
Altezza prodotto200 mm
Profondità prodotto100 mm
Peso netto prodotto1.8 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1162 mm
Profondità imballo livello 1222 mm
Altezza imballo livello 1148 mm
Peso lordo imballo livello 11.9 kg
EAN imballo livello 16417019186160
Dati tecnici
Sezione cavo1.5 ... 35 mm²
Posizione entrata cavoBottom/Bottom
Uscite cavi per latoBlank / B-flange
ColoreStainless
Sezioni dei cavi-circuito principaleScrew Clamp 1.5 ... 35 mm²
Screw Clamp / PE Terminal 2pc,1.5 ... 25 mm²
Corrente termica convenzionale (Ithe)Completamente Chiuso 63 A
Grado di protezionesecondo IEC 60529 IP65
Materiale contenitoreStainless steel
Handle ColorRosso / Giallo
Tipo di manigliaSelector handle
Impact Resistance RatingHousing IK09
Maximum Mounted Auxiliary Contacts2 NO, 1 NC
Contatti ausiliari montati1 NO, 0 NC
Neutral TypeNo Neutral Terminal
Numero di contatti ausiliari NC0
Numero di contatti ausiliari NA1
Numero di poli3P
Grado di inquinamento3
Posizione dei terminali lineeTop In - Bottom Out
Posizione dei terminali PETop In - Bottom Out
Perdita di potenzaa Condizioni Operative Nominali per Polo 4.5 W
Tensione nominale di isolamento (Ui)secondo IEC/EN 60664-1 750 V
Corrente nominale di funzionamento AC-22A (Ie)(380 ... 415 V) 63 A
(500 V) 63 A
(690 V) 63 A
Corrente nominale di funzionamento AC-23A (Ie)(380 ... 415 V) 45 A
(500 V) 45 A
(690 V) 20 A
Potenza nominale di funzionamento AC-23a (Pe)(380 ... 415 V) 22 kW
(500 V) 22 kW
(690 V) 15 kW
Tensione nominale di funzionamentoCircuito Principale 750 V
Potere nominale di chiusura su cortocircuito (Icm)(690 V AC) 2.1 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 1.5 kA
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Funzioni specialiEMC
Norme di riferimentoIEC 60947-1, -3
Coppia di serraggioCircuito Principale 2 N·m
Lunghezza di spelatura cavo13 mm
Reparto tecnico UL/CSA
Lunghezza di spelatura cavo13 mm
Cacciavite raccomandatoCircuito Principale Pozidriv 2
Coppia di serraggioCircuito Principale 2 N·m
Certificati e dichiarazioni (numero del documento)
Dichiarazione di conformità - CE1SCC340006D2704
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Codice categoria granulare IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

ETIM for 1SCA022575R7670 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaSì
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaSì
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica63 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica45 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica63 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica1.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica22 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica22 kW
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaNo
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per montaggio a pavimento (EF025108)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicarosso
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicacolore della scatola (EF000136)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica150 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica200 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica100 mm
