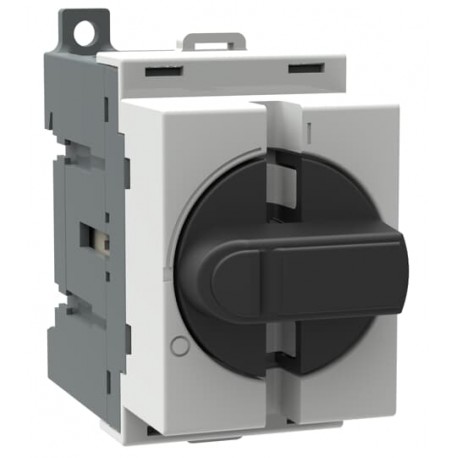

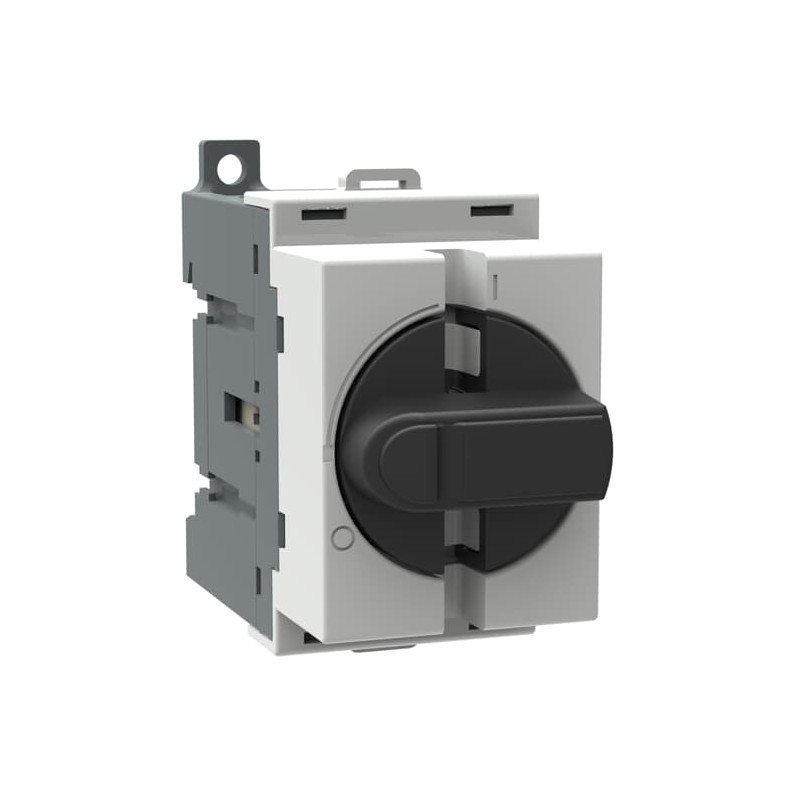

1SCA022497R0490 ABB Sezionatore OT40M3
1SCA022497R0490
ABB
Sezionatore OT40M3
Sezionatori rotativi
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Informazioni ambientali | 1SCC301262D0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301278D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC301020C0201 |
| Istruzioni e manuali | 1SCC301052M0006 |
| Dichiarazione prodotto ambientale - EPD | 1SCC301278D0201 |
| Dati ambientali | |
| Grado di protezione | Davanti IP20 |
| Informazioni ambientali | 1SCC301262D0201 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 35 mm |
| Altezza prodotto | 68 mm |
| Profondità prodotto | 73 mm |
| Peso netto prodotto | 0.09 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 86 mm |
| Profondità imballo livello 1 | 103 mm |
| Altezza imballo livello 1 | 82 mm |
| Peso lordo imballo livello 1 | 0.1 kg |
| EAN imballo livello 1 | 6417019158402 |
| Dati tecnici | |
| Sezione cavo | Cu 0.75 ... 10 mm² |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 40 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 40 A |
| Grado di protezione | Davanti IP20 |
| Distanza tra le fasi | Standard |
| Tipo di maniglia | Maniglia e Albero non inclusi |
| Durata meccanica | 20000 |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Bottom In - Top Out | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.6 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (40 A fuse, ≤415V) 50 kA |
| (25 A fuse, 690 V) 50 kA | |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (380 ... 415 V) 40 A |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 40 A |
| (500 V) 40 A | |
| (690 V) 40 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 23 A |
| (500 V) 23 A | |
| (690 V) 12 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 5.5 kW |
| (400 ... 415 V) 11 kW | |
| (500 V) 11 kW | |
| (690 V) 11 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V) 0.71 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 0.5 kA |
| Funzioni speciali | No |
| Norme di riferimento | IEC 60947-3 |
| Comando | Mechanism on Top of the Switch |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | secondo IEC 60947-1 0.8 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | secondo IEC 60947-1 0.8 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC301335D0201 |
| Certificato ATEX | No certification needed |
| Dichiarazione di conformità - CE | 1SCC301166D2703 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3601203 |
| E-Number (Sweden) | 2102720 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 40 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 23 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 40 A |
| resistenza a corrente di breve durata Icw (EF007050) | 0.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 11 kW |
| potenza di interruzione a 400 V (EF009166) | 11 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
