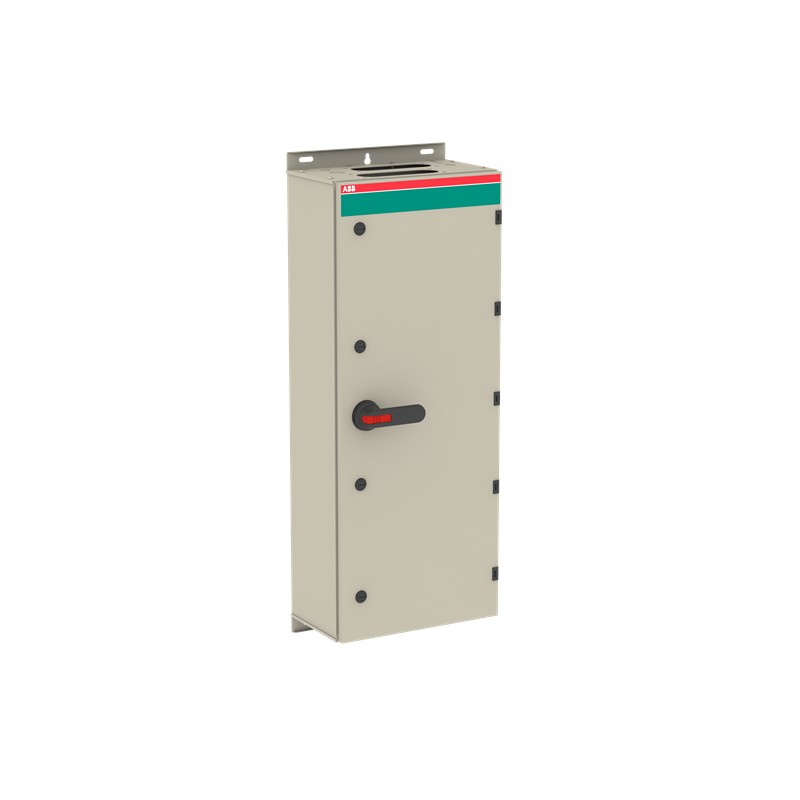

1SCA022340R2390 ABB Sezionatore scatolato OT630KLCC3TZ
1SCA022340R2390
ABB
Sezionatore scatolato OT630KLCC3TZ
OT630KLCC3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 61872965-bce2-42e8-8c0d-f91b20ed4006 Finlandia (FI) |
| SCIP semplificato | 03d08046-7af2-47aa-b6dd-f1ff69935e04 Germania (DE) |
| bbf6dc04-d958-4bd9-b9fc-d2762e6da8a0 Belgio (BE) | |
| af34e044-6680-48da-b4f3-c56a78bde458 Italia (IT) | |
| 2b2f3cf6-3d17-4d79-b7e2-e15f52c0a66b Svezia (SE) | |
| ab872207-2058-48e9-a9f8-3125620b4f9b Belgio (BE) | |
| b1f94c8c-c163-4a63-b798-a44bc9760bd2 Polania (PL) | |
| 577a8b2d-c604-40f2-a2ff-2ce67b3d6fa3 Spagna (ES) | |
| 2c3ac2d1-b42e-4a12-8aff-082618d89c93 Portogallo (PT) | |
| 776f1895-a02e-4080-9175-23b1c2a76cf7 Bulgaria (BG) | |
| 931c47e7-6f78-4661-9874-69bd366f95bc Ungheria (HU) | |
| c9895452-23f4-4de6-a437-557af9aab50d Francia (FR) | |
| 5d69649d-b55b-4f64-9dbb-e17481f97f75 Grecia (GR) | |
| 5baaea42-b976-488b-8527-4452e4857d01 Croazia (HR) | |
| 3388542d-a9be-4095-9f15-b5b396432948 Polania (PL) | |
| de91a00b-9d9d-4148-bdf2-6812c7183606 Repubblica Ceca (CZ) | |
| bb53ba1a-0148-4e60-8020-8d86afe10d3b Paesi Bassi (Olanda) (NL) | |
| 25fe4985-d582-4ce3-a211-2c8067b43db4 Norvegia (NO) | |
| 27de0452-8359-4a8f-81aa-062b3e956502 Polania (PL) | |
| ce9fab5c-4553-4cd1-858b-08ee465c4db9 Estonia (EE) | |
| d49b2ad1-f513-4b58-bc81-43634a3e1bfd Ungheria (HU) | |
| 919a115b-5c02-4bab-94db-7631a2c4d946 Danimarca (DK) | |
| 0bf95128-7dbc-4859-be41-fdb1f8b918a9 Germania (DE) | |
| fb2cbc2f-b99c-4e22-b144-2966e889469b Svezia (SE) | |
| c7e65717-0562-4740-96e1-7e7d31db5100 Francia (FR) | |
| cc5a4f64-902a-4345-b34c-08acd8a848d9 Germania (DE) | |
| 62708f02-fb79-4e48-80e4-b12b28e7f8d9 Germania (DE) | |
| e4d1be02-11f1-451d-9439-9e4f266771d5 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM104023P2C.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 1000 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 29.35 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 1110 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 31.8 kg |
| EAN imballo livello 1 | 6417019116556 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | 2xC-flange / 2xC-flange, Knock-outs: 10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Sezioni dei cavi-circuito principale | Hole Diameter 12 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 570 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 25 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 90 kA |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 570 A |
| (500 V) 570 A | |
| (690 V) 570 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 315 kW |
| (500 V) 400 kW | |
| (690 V) 560 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 20 kA |
| Cacciavite raccomandato | Circuito Principale M12 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M12 |
| Coppia di serraggio | Circuito Principale 75 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340029D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642731 |
| E-Number (Norway) | 1429114 |
| E-Number (Sweden) | 3140614 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 570 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 570 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 315 kW |
| potenza di interruzione a 400 V (EF009166) | 315 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
