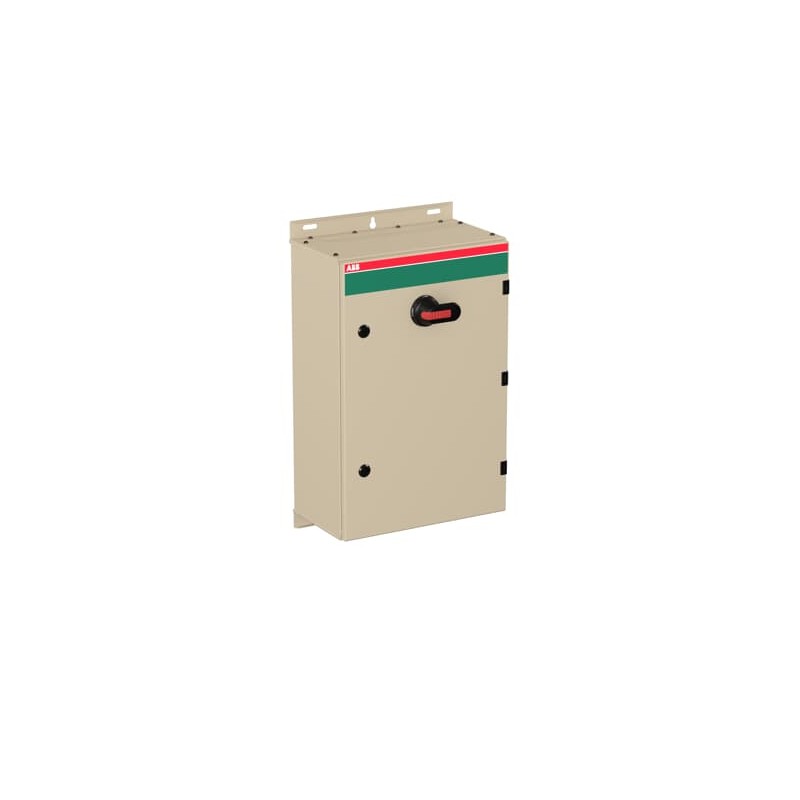

1SCA022281R6820 ABB Sezionatore scatolato OT200KAUR3TZ
1SCA022281R6820
ABB
Sezionatore scatolato OT200KAUR3TZ
OT200KAUR3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 026a69e8-a1d3-4e17-8ec7-b39c58afc7bd Finlandia (FI) |
| SCIP semplificato | eb7b2ced-85ce-48de-884f-44c2abf284a8 Germania (DE) |
| 933335bd-6610-4809-8f40-8419ac1f37e8 Polania (PL) | |
| c3e206fd-ba67-4b7a-8cd3-f9e19b4ca3cb Italia (IT) | |
| d32ae6f5-0ea3-432c-9b6d-24ab641817b9 Svezia (SE) | |
| 6a67576a-3716-4305-b563-3b5addc76388 Ungheria (HU) | |
| 6c3980c3-f0f8-498d-a924-fb7d28f01ac5 Paesi Bassi (Olanda) (NL) | |
| 8831fcc7-109d-4cdc-897c-4277d5593605 Polania (PL) | |
| 2dc8c75a-938c-4f47-85c0-34e96b36d1ea Francia (FR) | |
| 8dd53dd8-0469-44a9-8510-11f03bb07011 Grecia (GR) | |
| 1c1c209d-ae78-471e-8f45-f6a8720d460b Bulgaria (BG) | |
| 295cdfd8-a90e-4e6a-bc2e-dcd73e1fb8b5 Polania (PL) | |
| 38020681-62eb-47c6-9eef-8bbf30e4bb88 Estonia (EE) | |
| 60269d63-8641-4b26-82c3-4af5c52435a1 Svezia (SE) | |
| ac946b0a-b280-40ad-9ec0-5a44082c297e Repubblica Ceca (CZ) | |
| 7cf6af2a-c1f1-454e-a147-cb8d365a7c1d Portogallo (PT) | |
| c54b16ae-3bd9-4fde-800d-24f4dd65df46 Germania (DE) | |
| 90121039-08e6-4a69-818b-c79e653f6b26 Germania (DE) | |
| edd310cb-aac2-445a-8cb9-cf07d7bd5ae3 Francia (FR) | |
| ed18a0be-abac-47f8-8f56-b451409a7d0b Belgio (BE) | |
| 4526634b-bb8d-43f2-9504-70af7ce221e0 Croazia (HR) | |
| cf72925a-d8b8-4c6c-81ca-9cc0f675636c Belgio (BE) | |
| 36a6e023-cf70-434b-867b-e1701d85bad5 Germania (DE) | |
| 775aa0bc-377a-44d2-8a31-65d5c6e56432 Norvegia (NO) | |
| 923094c2-b46b-42d6-b82e-cf15cde58d8c Danimarca (DK) | |
| 1794b8d0-0071-47b8-a159-83697a348335 Germania (DE) | |
| 65dfee2b-591f-468b-9ea3-3d0c52733bfc Ungheria (HU) | |
| 9cd5947c-0354-4be1-b017-1bc22131b706 Spagna (ES) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340016M0005 |
| Disegni meccanici | OTKM604023PBL4R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 600 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 21.91 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 23.6 kg |
| EAN imballo livello 1 | 6417019070391 |
| Dati tecnici | |
| Posizione entrata cavo | Bottom/Bottom |
| Uscite cavi per lato | Blank / 4xring-flange, Knock-outs: 3x10mm, 12.5mm, 20.5mm, 25.5mm, 32.5mm |
| Colore | RAL7032 |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Bottom In - Bottom Out |
| Posizione dei terminali PE | Bottom In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642803 |
| E-Number (Norway) | 1429146 |
| E-Number (Sweden) | 3140666 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 200 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| potenza di interruzione a 400 V (EF009166) | 110 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
