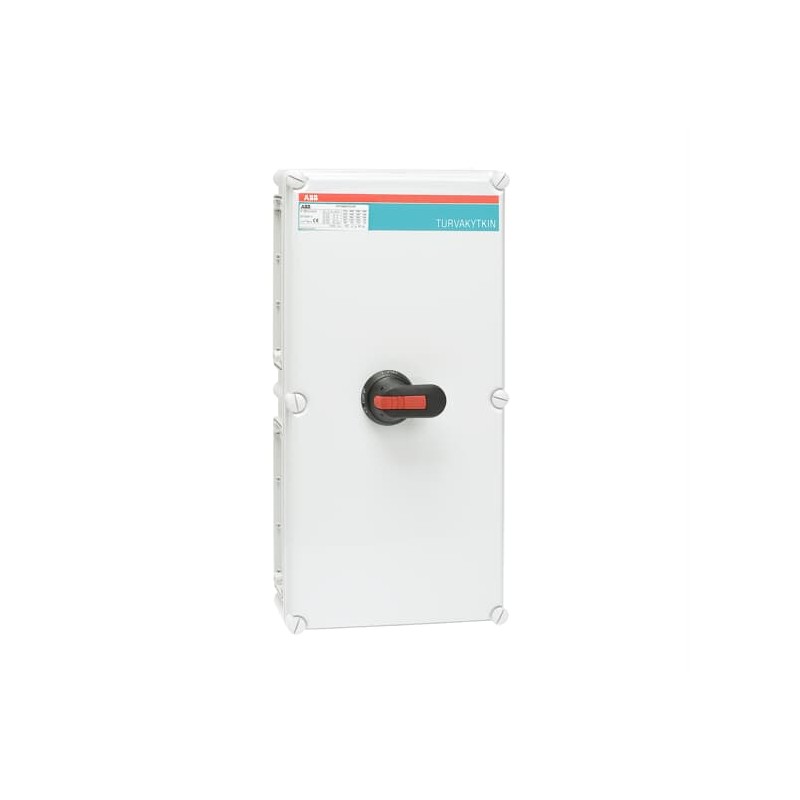

1SCA022276R8830 ABB Sezionatore in scatola OT250KFCC3T
1SCA022276R8830
ABB
Sezionatore in scatola OT250KFCC3T
OT250KFCC3T Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 17fd61fa-5bdf-405f-b479-6e410e31a63d Finlandia (FI) |
| SCIP semplificato | edb7c5ed-91ee-4879-89c3-4ed40ae8612d Germania (DE) |
| 89e8acd3-33b3-47c9-a760-d594a45a87f0 Polania (PL) | |
| 3c5fa5fe-de7b-4097-b6e7-4997cdb53b6f Spagna (ES) | |
| bfa28274-3760-47c5-b5c3-58198103767b Belgio (BE) | |
| 73a6b23e-2bda-4e2d-ae99-d43b4475548a Ungheria (HU) | |
| 134c6c9d-d707-4666-b9e8-7ab570805edf Polania (PL) | |
| 695c241d-f03b-4275-a985-81f056907fc6 Bulgaria (BG) | |
| 0f93d6a4-3124-4cfa-87de-34ab2bcf25f5 Grecia (GR) | |
| b9d0e652-f8fc-43fe-98fa-8b52f8e2dda0 Portogallo (PT) | |
| 774c123d-5677-40ff-ba69-333482efe3d2 Svezia (SE) | |
| 5d8c58f4-80c6-4c1e-8ef0-279c721b51ba Estonia (EE) | |
| a9fbefe5-60c4-4f68-8d47-6e21060684d5 Ungheria (HU) | |
| 9f523786-1992-473b-b53d-ef1ef9419772 Polania (PL) | |
| b606eca1-d121-404b-a86b-22c72a4806bf Francia (FR) | |
| c3c0839b-1bfb-4b18-8703-1c332424df3d Repubblica Ceca (CZ) | |
| aa889c2e-4237-4b3d-b1e9-573b0be57f32 Germania (DE) | |
| 2e4f4b04-9f29-4f06-8101-dc82edc8fced Francia (FR) | |
| b010d8f4-a301-43af-8e70-ae3af9f57e18 Germania (DE) | |
| 56d30019-d24c-4085-a8a7-341f0ed01bd3 Paesi Bassi (Olanda) (NL) | |
| e7921484-446d-41bc-8953-fdf9f36b5dc2 Svezia (SE) | |
| b8387355-0060-4a9f-ab74-1877b666ed24 Italia (IT) | |
| e009dfcc-8e26-4c43-9277-6dfaff613950 Germania (DE) | |
| e7eaad53-84bd-4943-8425-62c4ca58881a Croazia (HR) | |
| 17114208-0521-4ef0-b305-36d676a0e0bc Belgio (BE) | |
| 73218bb2-51d6-4f4d-ba28-26dcb446bd93 Norvegia (NO) | |
| b0719754-1cdd-40cc-b945-bde7b8128211 Danimarca (DK) | |
| 1bc80046-df67-4507-8a47-f1dfd7d3162a Germania (DE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340015M0004 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 560 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 7.063 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 9.3 kg |
| EAN imballo livello 1 | 6417019063256 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | II-flange / II-flange |
| Colore | RAL7035 |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642406 |
| E-Number (Norway) | 1429308 |
| E-Number (Sweden) | 3140230 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 132 kW |
| potenza di interruzione a 400 V (EF009166) | 132 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
