> ABB>Contattori e relè di sovraccarico>1SBN010145R1122 ABB CA4-22MS Blocco contatti ausiliari
Prodotto precedente Prodotto successivo

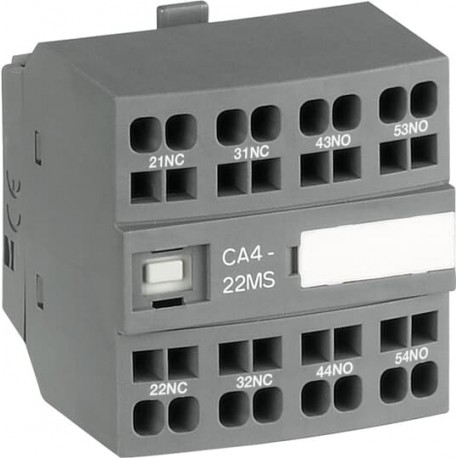

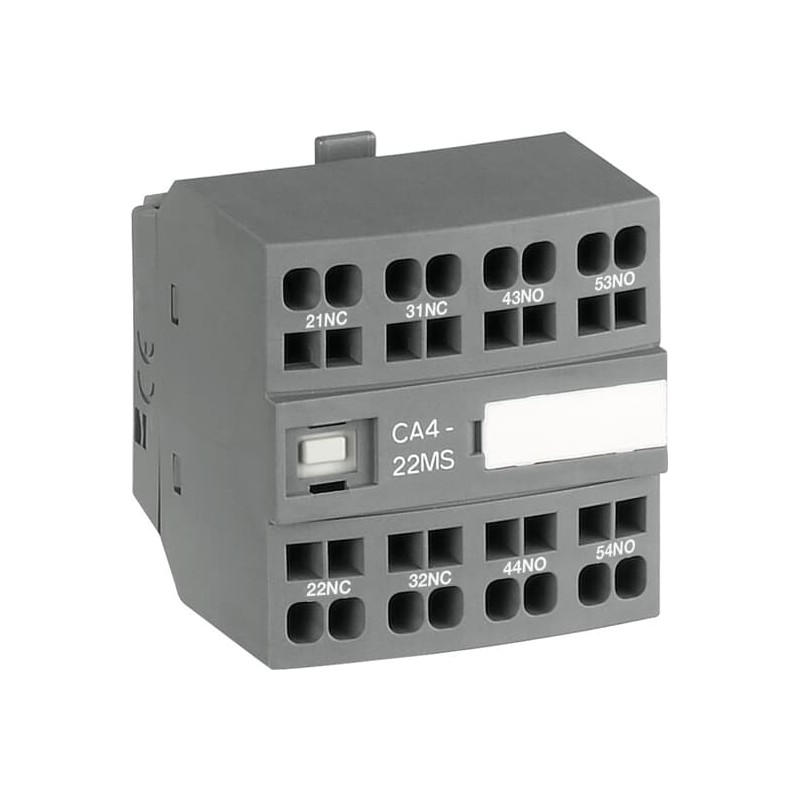

1SBN010145R1122 ABB CA4-22MS Blocco contatti ausiliari Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBN010145R1122 ABB CA4-22MS Blocco contatti ausiliari

1SBN010145R1122

ABB

CA4-22MS Blocco contatti ausiliari

Blocco contatti ausiliari CA4-22MS

Maggiori dettagli


Contattori e relè di sovraccarico

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti


Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    CA4-22MS
  • ID prodotto:
    1SBN010145R1122
  • Ean:
    3471523130326
  • Descrizione catalogo:
    Blocco contatti ausiliari CA4-22MS
  • Descrizione lunga:
    I blocchi di contatto ausiliari vengono utilizzati per il funzionamento di circuiti ausiliari e circuiti di controllo per ambienti industriali standard.
    Tipi di blocchi di contatto ausiliari per il montaggio frontale:
    • Blocco CA4 a 1 o 4 poli, con contatti istantanei N.O., N.C.
    • Blocco CC4 a 1 polo, con contatto principale N.A. o contatto ritardato N.C.
    • Blocco CAT4 a 2 poli, con contatti istantanei N.A. + N.C. e connessione terminale bobina A1/A2 sulla faccia frontale.
    Selezionare i blocchi di contatti ausiliari CA4 a 4 poli-.. E, CA4-.. M, CA4-.. U o CA4-.. Tipo N, a seconda del tipo di contattore o contattore relè per la conformità ai requisiti standard (vedere "Marcatura e posizionamento dei terminali").
    Tipi di blocchi di contatto ausiliari per il montaggio laterale:
    • Blocco CAL4 a 2 poli, con contatti istantanei N.O. + N.C.
    Per tagliare sul lato destro e/o sinistro dei contattori. I blocchi di contatto ausiliari sono dotati di morsetti di connessione a vite che vengono forniti aperti, protetti contro il contatto diretto accidentale e recano il marchio di funzione corrispondente.

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85389099
  • Tipo principale di prodotto:
    Accessori per contattori a blocchi

Download più popolari

dimensioni

  • Larghezza netta del prodotto:
    43millimetro
  • Profondità prodotto/Lunghezza rete:
    39.5millimetro
  • Altezza netta del prodotto:
    45millimetro
  • Peso netto del prodotto:
    0.06Kg

tecnico

  • Circuito di capacità di connessione ausiliario:
    Flessibile con stecca 1/2x 0,75 ... 2,5 mm²
    Flessibile con stecca isolata 1/2x 0,75 ... 1,5 mm²
    Rigido 1/2x 1 ... 2,5 mm²
  • Frequenza massima di commutazione elettrica:
    (AC-15) 1200 cicli all'ora
    (DC-13) 900 cicli all'ora
  • Frequenza massima di commutazione meccanica:
    3600 cicli all'ora
  • Tipo di montaggio:
    Montaggio frontale
  • Numero di contatti ausiliari NC:
    2
  • Numero di contatti ausiliari NO:
    2
  • Frequenza nominale (f):
    Circuito ausiliario 50 / 60 Hz
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    6 kHz
  • Tensione di isolamento nominale (Uio):
    Merceria. IEC 60947-5-1 e VDE 0110 (Gr.C) 690 V
    Merceria. ul/CSA 600 V
  • Corrente operativa nominale AC-15 (Iecstasy):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Corrente operativa nominale DC-13 (Iecstasy):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Tensione operativa nominale:
    Circuito ausiliario 690 V
  • Temperatura a bassa tensione a bassa resistenza a bassa resistenza (ICw):
    per 0,1 s 140 A
    per 1 s 100 A
  • Adatto per:
    AF09 ·
    AF09Z ·
    AF12 ·
    AF12Z ·
    AF16 ·
    AF16Z ·
    AF09B ·
    AF09ZB ·
    AF12B ·
    AF12ZB ·
    AF16B ·
    AF16ZB ·
  • Tipo terminale:
    Terminali a molla
  • Lunghezza estrazione filo:
    Circuito ausiliario 10 mm

Ul tecnico/CSA

  • Servizio pilota UL/CSA:
    A600 ·
    Domanda 600

ambientale

  • Corrente termica esterna convenzionale (Iesimo):
    Merceria. iec 60947-5-1, q x 40oC 16 A
  • Grado di protezione:
    secondo IEC 60529, IEC 60947-1, EN 60529 IP20 Terminali ausiliari
  • Informazioni RoHS:
    2CMT2021-006277
  • WEEE B2C / B2B:
    Di azienda in azienda
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)

Certificati e dichiarazioni (numero di documento)

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    scatola 1 pezzo
  • Larghezza livello pacchetto 1:
    46 millimetri
  • Profondità/lunghezza livello pacchetto 1:
    46 millimetri
  • Altezza livello pacchetto 1:
    46 millimetri
  • Livello di peso lordo 1 della confezione:
    0,06 kg
  • Pacchetto EAN di livello 1:
    3471523130326

Classificazioni

  • Classe elettronica:
    V11.0 : 27371302
  • ETIM 6:
    EC000041 - Blocco di contatto ausiliario
  • ETIM 7:
    EC000041 - Blocco di contatto ausiliario
  • ETIM 8:
    EC000041 - Blocco di contatto ausiliario
  • Codice di classificazione degli oggetti:
    K
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
