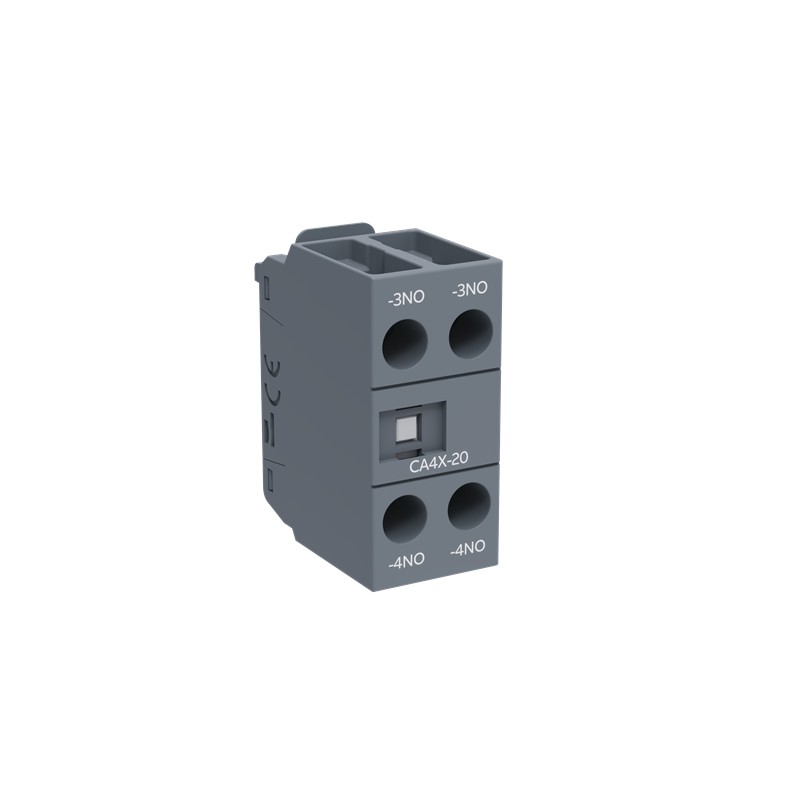

1SBN010110R1020 ABB CA4-20 CONTATTO AUX. FRONTALE Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBN010110R1020 ABB CA4-20 CONTATTO AUX. FRONTALE

1SBN010110R1020

ABB

CA4-20 CONTATTO AUX. FRONTALE

CA4-20 Auxiliary Contact Block

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $9.62
Prezzo unitario: $9.62
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85389099
Download Piu' Usati
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto43 mm
Profondità prodotto19.9 mm
Altezza prodotto23.6 mm
Peso netto prodotto0.024 kg
Dati tecnici
Numero di contatti ausiliari NA2
Numero di contatti ausiliari NC0
Numero di poli2P
Norme di riferimentoIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Corrente nominale ammissibile di breve durata (Icw)for 0.1 s 140 A
per 1 s 100 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-5-1 690 V
secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)6 kV
Massima frequenza di commutazione elettricaAC-15 1200 cicli orari
DC-13 900 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Perdita di potenzaat 6 A per Pole 0.1 W
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito Ausiliare 10 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
Coppia di serraggioCircuito Ausiliare 1.2 N·m
Tipo di morsettoScrew Terminals
Idoneo perAF09
AF09Z
AF12
AF12Z
AF16
AF16Z
AF26
AF26Z
AF30
AF30Z
AF38
AF38Z
AF40
AF52
AF65
AF80
AF96
AFC09
AFC12
AFC16
AFC26
AFC30
AFC38
AFC40
AFC52
AFC65
AFC80
AFC96
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
NFZB22E
NFB22E
NFZB31E
NFB31E
NFZB40E
NFB40E
Nome prodottoAuxiliary Contact Block
Reparto tecnico UL/CSA
Sezioni dei cavi circuito ausiliario UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 11 in·lb
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato BVBV_2634H24900C1
Certificato CBFR-719194
Certificato CCCCCC_2024010305656311
Declaration of Conformity - CCCCQC2019010304264779
Dichiarazione di conformità - CE1SBD250007U1000
Informazioni imballo
Unità imballo livello 1bag 1 pezzo (i)
Larghezza imballo livello 1110 mm
Profondità imballo livello 1110 mm
Altezza imballo livello 130 mm
Peso lordo imballo livello 10.026 kg
EAN imballo livello 13471523024694
Unità imballo livello 2box 50 pezzo (i)
Peso lordo imballo livello 21.4 kg
Classificazioni e standard esterni
Codice classificazione oggettoK
ETIM 7EC000041 - blocco interruttore ausiliario
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
eClassV11.0 : 27371302
UNSPSC39121500
E-Number (Sweden)3210695

ETIM for 1SBN010110R1020 Apparecchi elettrici a bassa tensione (EC000041)
Caratteristica Valore
numero di contatti invertitori (EF008257) 0
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 0
numero di commutatori di segnale (EF007613) 0
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 4 A
tipo di collegamento elettrico (EF003961) raccordo a vite
versione (EF000010) attaccabile
modo di montaggio (EF000003) fissaggio frontale
portalampada (EF000048) senza
