ABBContattori e relè di sovraccarico1SBL921074R8310 ABB AX18-30-10-83 48V50/60Hz

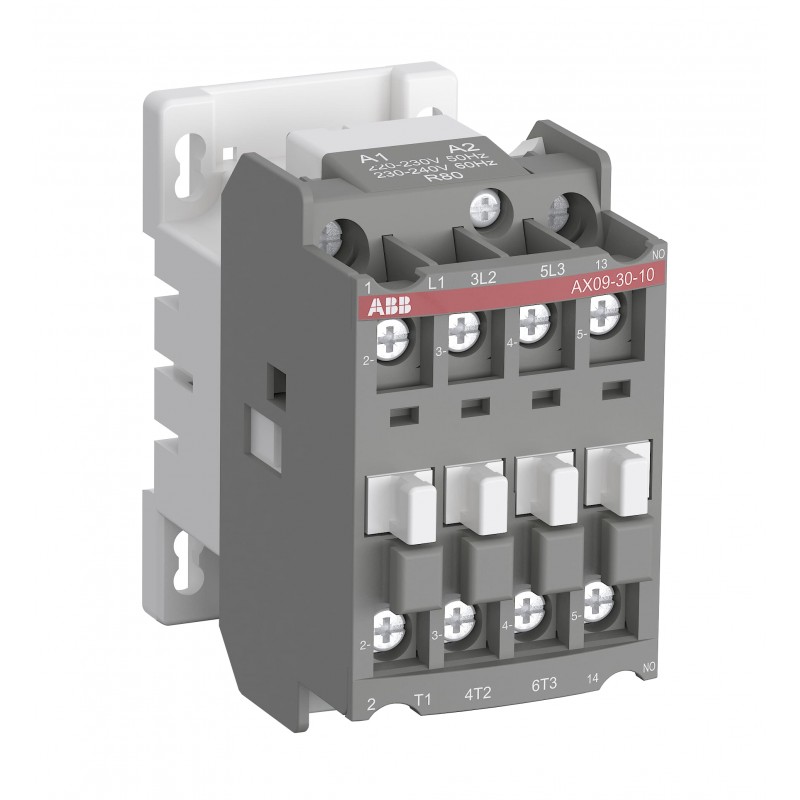

ABB 1SBL921074R8310 1SBL921074R8310 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SBL921074R8310 ABB AX18-30-10-83 48V50/60Hz

Riferimento: 1SBL921074R8310

Produttore: ABB

Descrizione:

AX18-30-10-83 48V50/60Hz
AX18-30-10-83 48V 50/60Hz Contactor

Categorie:

  • Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
  • ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
EPLAN Data9AAC177926_EPLAN
Scheda tecnica1SBC100187L0203
Istruzioni e manuali9AKK107492A7057
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto44 mm
Profondità prodotto74 mm
Altezza prodotto74 mm
Peso netto prodotto0.326 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA1
Numero di contatti ausiliari NC0
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 28 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (Ie)(220 / 240 V) 55 °C 25 A
(690 V) 40 °C 27 A
(690 V) 70 °C 20 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 18 A
(440 V) 55 °C 12 A
(500 V) 55 °C 12 A
(690 V) 55 °C 9 A
(380 / 400 V) 55 °C 18 A
(220 / 230 / 240 V) 55 °C 18 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) NC 2
(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
(400 / 440 V) 2 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(110 V) 1.1 A / 121 W
(125 V) 1.1 A / 138 W
(220 V) 0.55 A / 121 W
(250 V) 0.55 A / 138 W
(400 V) 2.8 A / 134 W
(500 V) 2 A / 144 W
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 9 kW
(440 V) 5.5 kW
(500 V) 7.5 kW
(690 V) 7.5 kW
(380 / 400 V) 7.5 kW
(220 / 230 / 240 V) 4 kW
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 145 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 28 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
for 0.1 s 140 A
per 1 s 100 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Massima frequenza di commutazione elettricaAC-1 600 cicli orari
AC-15 1200 cicli orari
AC-3 1200 cicli orari
DC-13 900 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 48 V
60 Hz 48 V
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 1 W
a Condizioni Operative Nominali AC-3 per Polo 0.2 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 9 ... 16 ms
Between Coil De-energization and NO Contact Opening 4 ... 11 ms
Between Coil Energization and NC Contact Opening 7 ... 21 ms
Between Coil Energization and NO Contact Closing 10 ... 26 ms
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Coppia di serraggioCircuito Ausiliare 1 N·m
Control Circuit 1 N·m
Circuito Principale 1 N·m
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Potenza nominale di impiego UL/CSA(600 V AC) 30 A
Portata UL/CSA(120 V AC) Monofase 1 hp
(200 ... 208 V AC) Tre Fasi 5 hp
(220 ... 240 V AC) Tre Fasi 5 hp
(240 V AC) Monofase 3 hp
(440 ... 480 V AC) Tre Fasi 10 hp
(550 ... 600 V AC) Tre Fasi 15 hp
Coppia di serraggio UL/CSACircuito Ausiliare 9 in·lb
Control Circuit 9 in·lb
Circuito Principale 9 in·lb
Amperaggio motore uso pieno carico(120 V AC) Monofase 16 A
(200 ... 208 V AC) Tre Fasi 17.5 A
(220 ... 240 V AC) Tre Fasi 15.2 A
(240 V AC) Monofase 17 A
(440 ... 480 V AC) Tre Fasi 14 A
(550 ... 600 V AC) Tre Fasi 17 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Resistenza climaticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato CB9AKK107492A7072
Certificato CCC9AKK107492A7089
Certificato CCSGZ23PTB00147
Certificato CQCCQC2013010304646608
Declaration of Conformity - CCC2020980304001066
Dichiarazione di conformità - CE1SBD250011U1000
Certificato ULUL_20140702-E312527-10-5
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 148 mm
Profondità imballo livello 178 mm
Altezza imballo livello 179 mm
Peso lordo imballo livello 10.34 kg
EAN imballo livello 13471522395832
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4755 >> Contactors

ETIM for 1SBL921074R8310 Apparecchi elettrici a bassa tensione (EC000066)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica48 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica48 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica27 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica18 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica7.5 kW
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica3
