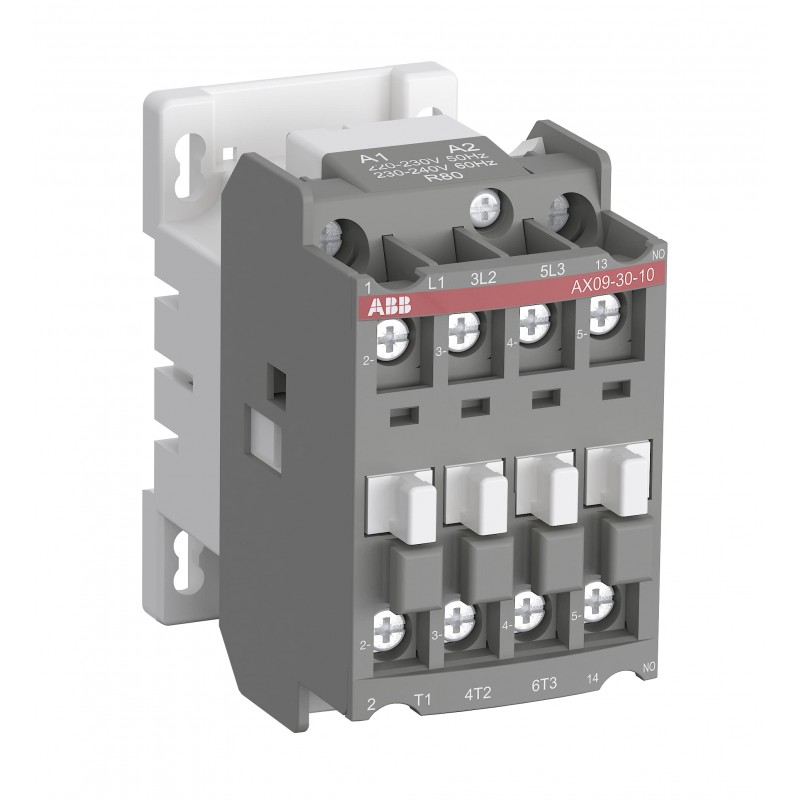

1SBL921074R8110 ABB AX18-30-10-81 24V50/60Hz
1SBL921074R8110
ABB
AX18-30-10-81 24V50/60Hz
AX18-30-10-81 24V 50/60Hz Contactor
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC177926_EPLAN |
| Scheda tecnica | 1SBC100187L0203 |
| Istruzioni e manuali | 9AKK107492A7057 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 44 mm |
| Profondità prodotto | 74 mm |
| Altezza prodotto | 74 mm |
| Peso netto prodotto | 0.326 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 0 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Circuito Principale 690 V | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 28 A |
| secondo IEC 60947-5-1, q = 40 °C 16 A | |
| Corrente nominale di funzionamento AC-1 (Ie) | (220 / 240 V) 55 °C 25 A |
| (690 V) 40 °C 27 A | |
| (690 V) 70 °C 20 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 55 °C 18 A |
| (440 V) 55 °C 12 A | |
| (500 V) 55 °C 12 A | |
| (690 V) 55 °C 9 A | |
| (380 / 400 V) 55 °C 18 A | |
| (220 / 230 / 240 V) 55 °C 18 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) NC 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| (400 / 440 V) 2 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (110 V) 1.1 A / 121 W | |
| (125 V) 1.1 A / 138 W | |
| (220 V) 0.55 A / 121 W | |
| (250 V) 0.55 A / 138 W | |
| (400 V) 2.8 A / 134 W | |
| (500 V) 2 A / 144 W | |
| Potenza nominale di funzionamento AC-3 (Pe) | (415 V) 9 kW |
| (440 V) 5.5 kW | |
| (500 V) 7.5 kW | |
| (690 V) 7.5 kW | |
| (380 / 400 V) 7.5 kW | |
| (220 / 230 / 240 V) 4 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 145 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 28 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A | |
| for 0.1 s 140 A | |
| per 1 s 100 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 90 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| AC-15 1200 cicli orari | |
| AC-3 1200 cicli orari | |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 1 W |
| a Condizioni Operative Nominali AC-3 per Polo 0.2 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 9 ... 16 ms |
| Between Coil De-energization and NO Contact Opening 4 ... 11 ms | |
| Between Coil Energization and NC Contact Opening 7 ... 21 ms | |
| Between Coil Energization and NO Contact Closing 10 ... 26 ms | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 | |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 | |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Control Circuit 1 N·m | |
| Circuito Principale 1 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 30 A |
| Portata UL/CSA | (120 V AC) Monofase 1 hp |
| (200 ... 208 V AC) Tre Fasi 5 hp | |
| (220 ... 240 V AC) Tre Fasi 5 hp | |
| (240 V AC) Monofase 3 hp | |
| (440 ... 480 V AC) Tre Fasi 10 hp | |
| (550 ... 600 V AC) Tre Fasi 15 hp | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 in·lb |
| Control Circuit 9 in·lb | |
| Circuito Principale 9 in·lb | |
| Amperaggio motore uso pieno carico | (120 V AC) Monofase 16 A |
| (200 ... 208 V AC) Tre Fasi 17.5 A | |
| (220 ... 240 V AC) Tre Fasi 15.2 A | |
| (240 V AC) Monofase 17 A | |
| (440 ... 480 V AC) Tre Fasi 14 A | |
| (550 ... 600 V AC) Tre Fasi 17 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP semplificato | 0be2408c-974e-4996-a7ef-23eabb0c9e4b Estonia (EE) |
| 367a379a-113b-4a75-9e97-12b12d635065 Ungheria (HU) | |
| 3c2e6ca9-e4d3-451b-8afd-5af6781d0c6b Portogallo (PT) | |
| 498e95a8-2fbd-4478-84fb-63beefdeb5f8 Spagna (ES) | |
| 54b73f74-a207-4ba5-9d2a-ca69137232d8 Polania (PL) | |
| 70ad678e-290b-455d-86f1-7595289c84c6 Norvegia (NO) | |
| 72e6e66f-e485-4ce0-97de-8d7559eddde0 Paesi Bassi (Olanda) (NL) | |
| 79931a46-a3f9-459b-baf8-253b21371d33 Repubblica Ceca (CZ) | |
| 8038cc3b-f08a-41a1-bbc5-ecd375c0b9f2 Belgio (BE) | |
| 844d1b55-90f0-4dd0-bd29-4f9e09691031 Italia (IT) | |
| 9364130f-0c89-40ce-ba62-096c34728c86 Danimarca (DK) | |
| 987f59f8-6eea-47b3-9184-e31bbd17d608 Francia (FR) | |
| ac1e7e83-0b50-494d-bd54-b9394071ed54 Grecia (GR) | |
| b4678618-31a2-4f4b-9e35-02647d971782 Croazia (HR) | |
| bfc5e971-a86d-4e7a-a9fe-3153f64706df Svezia (SE) | |
| cc60e8fe-8fea-4e36-a98c-61d9e7f08049 Finlandia (FI) | |
| d4c79c67-c1ef-4989-8c41-a731e69f89d7 Germania (DE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107492A7072 |
| Certificato CCC | 9AKK107492A7089 |
| Certificato CCS | GZ23PTB00147 |
| Certificato CQC | CQC2013010304646608 |
| Declaration of Conformity - CCC | 2020980304001066 |
| Dichiarazione di conformità - CE | 1SBD250011U1000 |
| Certificato UL | UL_20140702-E312527-10-5 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 48 mm |
| Profondità imballo livello 1 | 78 mm |
| Altezza imballo livello 1 | 79 mm |
| Peso lordo imballo livello 1 | 0.34 kg |
| EAN imballo livello 1 | 3471522395818 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4755 >> Contactors |
| E-Number (Finland) | 3707327 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 24 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 27 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 18 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 7.5 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
