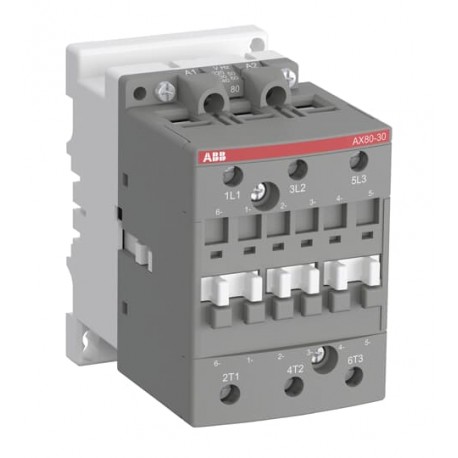

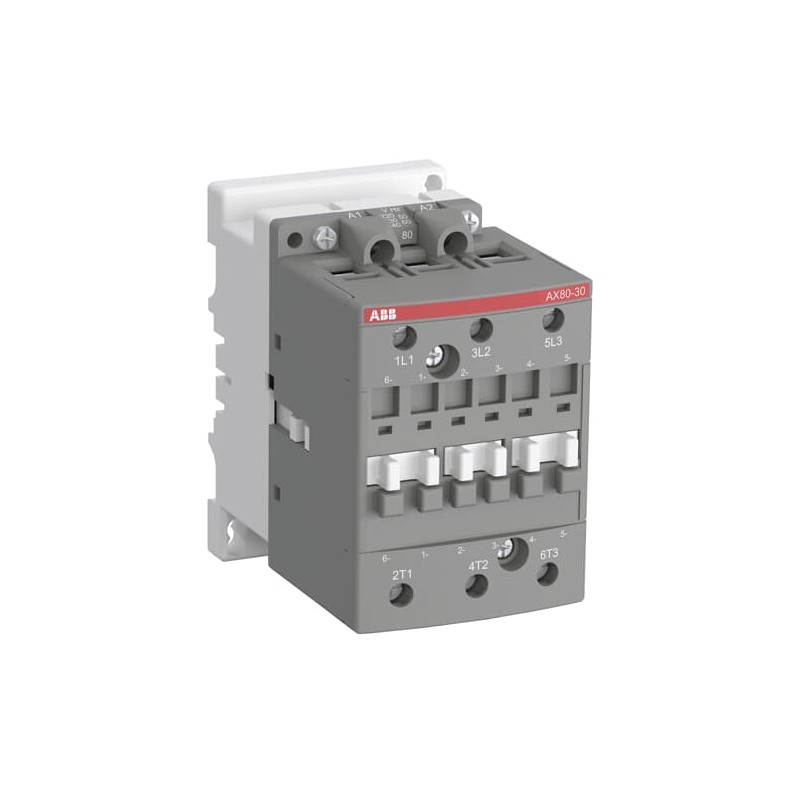

1SBL371074R8300 ABB AX65-30-00-83 48V50/60Hz
1SBL371074R8300
ABB
AX65-30-00-83 48V50/60Hz
AX65-30-00-83 48V 50/60Hz Contactor
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC177931_EPLAN |
| Scheda tecnica | 1SBC100187L0203 |
| Istruzioni e manuali | 9AKK107492A7059 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 70 mm |
| Profondità prodotto | 110 mm |
| Altezza prodotto | 108 mm |
| Peso netto prodotto | 1.01 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Circuito Principale 690 V | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 125 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (220 / 240 V) 55 °C 95 A |
| (690 V) 40 °C 115 A | |
| (690 V) 70 °C 80 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 55 °C 65 A |
| (440 V) 55 °C 65 A | |
| (500 V) 55 °C 55 A | |
| (690 V) 55 °C 43 A | |
| (380 / 400 V) 55 °C 65 A | |
| (220 / 230 / 240 V) 55 °C 65 A | |
| Corrente nominale di funzionamento AC-3 (Pe) | (415 V) 37 kW |
| (440 V) 37 kW | |
| (500 V) 37 kW | |
| (690 V) 37 kW | |
| (380 / 400 V) 30 kW | |
| (220 / 230 / 240 V) 18.5 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 650 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 135 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 370 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1300 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 630 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| AC-3 600 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 48 V |
| 60 Hz 48 V | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 6.5 W |
| a Condizioni Operative Nominali AC-3 per Polo 1.5 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 7 ... 14 ms |
| Between Coil De-energization and NO Contact Opening 4 ... 11 ms | |
| Between Coil Energization and NC Contact Opening 7 ... 22 ms | |
| Between Coil Energization and NO Contact Closing 8 ... 27 ms | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10 | |
| Coppia di serraggio | Control Circuit 1 N·m |
| Circuito Principale 4 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 90 A |
| Portata UL/CSA | (120 V AC) Monofase 5 hp |
| (200 ... 208 V AC) Tre Fasi 20 hp | |
| (220 ... 240 V AC) Tre Fasi 25 hp | |
| (240 V AC) Monofase 10 hp | |
| (440 ... 480 V AC) Tre Fasi 60 hp | |
| (550 ... 600 V AC) Tre Fasi 75 hp | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 in·lb |
| Control Circuit 9 in·lb | |
| Circuito Principale 35 in·lb | |
| Amperaggio motore uso pieno carico | (120 V AC) Monofase 56 A |
| (200 ... 208 V AC) Tre Fasi 62.1 A | |
| (220 ... 240 V AC) Tre Fasi 68 A | |
| (240 V AC) Monofase 50 A | |
| (440 ... 480 V AC) Tre Fasi 77 A | |
| (550 ... 600 V AC) Tre Fasi 77 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107492A7074 |
| Certificato CCC | 9AKK107492A7091 |
| Certificato CCS | GZ23PTB00147 |
| Certificato CQC | CQC2013010304646607 |
| Declaration of Conformity - CCC | 2020980304001064 |
| Dichiarazione di conformità - CE | 1SBD250011U1000 |
| Certificato UL | UL_20140702-E312527-10-7 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 102 mm |
| Profondità imballo livello 1 | 143 mm |
| Altezza imballo livello 1 | 152 mm |
| Peso lordo imballo livello 1 | 1.12 kg |
| EAN imballo livello 1 | 3471522405838 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4755 >> Contactors |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 48 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 48 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 115 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 65 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 30 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
