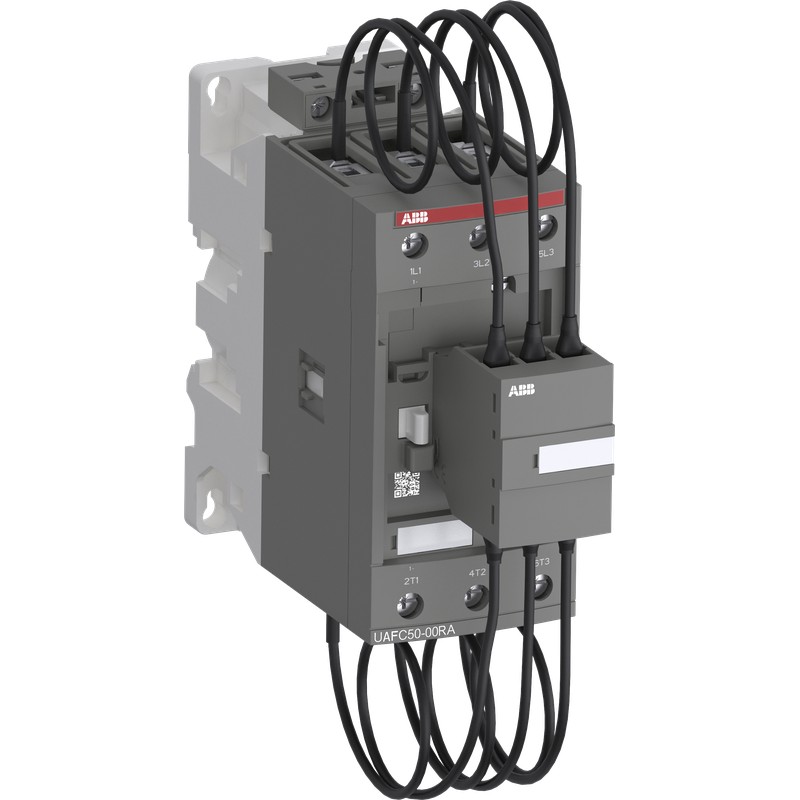

ABB 1SBL361024R7500 1SBL361024R7500 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SBL361024R7500 ABB UAFC40-30-00RA-75 Cont.Cond. 40kVAr 200V

Riferimento: 1SBL361024R7500

Produttore: ABB

Descrizione:

UAFC40-30-00RA-75 Cont.Cond. 40kVAr 200V

UAFC40-30-00RA-75 200V 50Hz 200-220V 60Hz Contactor

Categorie:

Apparecchi elettrici a bassa tensione > Contattore capacitivo
ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 215,15 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
Scheda tecnica	1SBC100214C0202
Scheda tecnica (parte 2)	1SFC100125C0334
Istruzioni e manuali	1SBC101082M6811
Istruzioni e manuali (parte 2)	1SBC101082M6801
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	55 mm
Profondità prodotto	144.5 mm
Altezza prodotto	197.7 mm
Peso netto prodotto	1.045 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	0
Numero di contatti ausiliari NC	0
Numero di poli	3P
Norme di riferimento	IEC 60947-1 / 60947-4-1 and EN 60947-1 / 60947-4-1
Tensione nominale di funzionamento	Circuito Ausiliario 690 V
	Circuito Principale 690 V
Frequenza nominale (f)	Circuito Ausiliario 50 / 60 Hz
	Circuito di Controllo 50 / 60 Hz
	Circuito Principale 50 / 60 Hz
Corrente nominale di funzionamento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(380 / 400 V) 3 A
Corrente nominale di funzionamento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
Potenza nominale di funzionamento AC-6b (P_e)	(230 / 240 V) 40 °C, 50 / 60 Hz 23 kvar
	(230 / 240 V) 60 °C, 50 / 60 H 23 kvar
	(230 / 240 V) 70 °C, 50 / 60 Hz 20 kvar
	(400 / 415 V) 40 °C, 50 / 60 Hz 40 kvar
	(400 / 415 V) 70 °C, 50 / 60 Hz 40 kvar
	(400 / 415 V) 60 °C, 50 / 60 Hz 35 kvar
	(440 V) 40 °C, 50 / 60 Hz 44 kvar
	(440 V) 60 °C, 50 / 60 Hz 44 kvar
	(440 V) 70 °C, 50 / 60 Hz 38.5 kvar
	(500 / 550 V), 40 °C, 50 / 60 Hz 55 kvar
	(500 / 550 V) 60 °C, 50 / 60 Hz 50 kvar
	(500 / 550 V) 70 °C, 50 / 60 Hz 46 kvar
	(690 V) 40 °C, 50 / 60 Hz 72 kvar
	(690 V) 60 °C, 50 / 60 Hz 65 kvar
	(690 V) 70 °C, 50 / 60 Hz 60 kvar
Dispositivi di protezione da cortocircuito	Circuito Ausiliare - Fusibili Tipo gG 10 A
	Fusibili Tipo gG 1.5 ... 1.8 In A
Massimo potere di interruzione	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 950 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 600 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to IEC 60947-5-1 690 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	6 kV
Massima frequenza di commutazione elettrica	240 cicli orari
Durata meccanica	3 milione
Massima frequenza di commutazione meccanica	3600 cicli orari
Limiti d'esercizio bobina	(acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 60 °C)
Tensione nominale circuito di controllo (U_c)	50 Hz 200 V
	50 Hz 200 V
	60 Hz 200 ... 220 V
Consumo bobina	Valore Medio di Ritenuta 50 / 60 Hz 20 V·A
	Valore Medio di Attrazione 50 Hz 150 V·A
	Valore Medio di Attrazione 60 Hz 151 V·A
Perdita di potenza	a Condizioni Operative Nominali per Polo 2.1 W
Tempo di manovra	Between Coil De-energization and NC Contact Closing 6 ... 19 ms
	Between Coil De-energization and NO Contact Opening 4 ... 14 ms
	Between Coil Energization and NC Contact Opening 3 ... 16 ms
	Between Coil Energization and NO Contact Closing 7 ... 21 ms
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)	2 x M4 or 2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principale	Flexible with Ferrule 1/2x 4 ... 35 mm²
	Flexible with Insulated Ferrule 1/2x 4 ... 35 mm²
Sezioni dei cavi-circuito ausiliario	Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
	Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
	Rigid Cable 1/2x 1 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Sezioni dei cavi-circuito di controllo	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 1 ... 2.5 mm²
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Coppia di serraggio	Circuito Ausiliare 1.2 N·m
	Control Circuit 1.2 N·m
	Circuito Principale 4 N·m
Tipo di morsetto	Screw Terminals
Nome prodotto	Block Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Sezioni dei cavi circuito principale UL/CSA	1/2x 10-2 AWG
	Rigid Solid 1/2x 10-2 AWG
	Rigid Stranded 1/2x 10-2 AWG
Sezioni dei cavi circuito ausiliario UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Sezioni dei cavi circuito di controllo UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-14 AWG
Coppia di serraggio UL/CSA	Circuito Ausiliare 11 in·lb
	Control Circuit 11 in·lb
	Circuito Principale 16 in·lb
Dati ambientali
Temperatura ambiente	Close to Contactor for Storage -60 ... +80 °C
	Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistenza climatica	Category B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CB	9AKK108471A0454
Certificato CCC	9AKK108471A0451
Dichiarazione di conformità - CE	1SBD250072U1000
Certificato UL	9AKK108471A1497
Informazioni imballo
Unità imballo livello 1	1 pezzo (i)
Larghezza imballo livello 1	208 mm
Profondità imballo livello 1	62 mm
Altezza imballo livello 1	168.5 mm
Peso lordo imballo livello 1	1.169 kg
EAN imballo livello 1	3471525001297
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC001079 - contattore condensatore
ETIM 8	EC001079 - Capacitor contactor
ETIM 9	EC001079 - Capacitor contactor
eClass	V11.0 : 27371006
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4756 >> Capacitor magnet contactor
