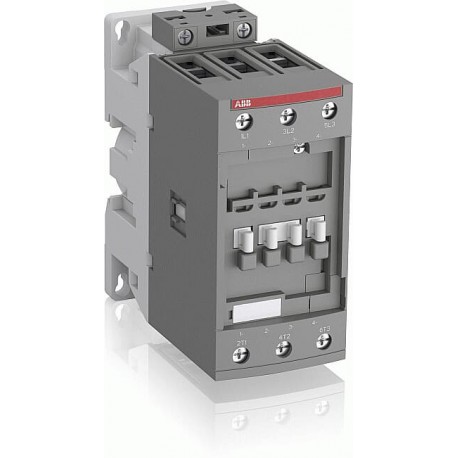

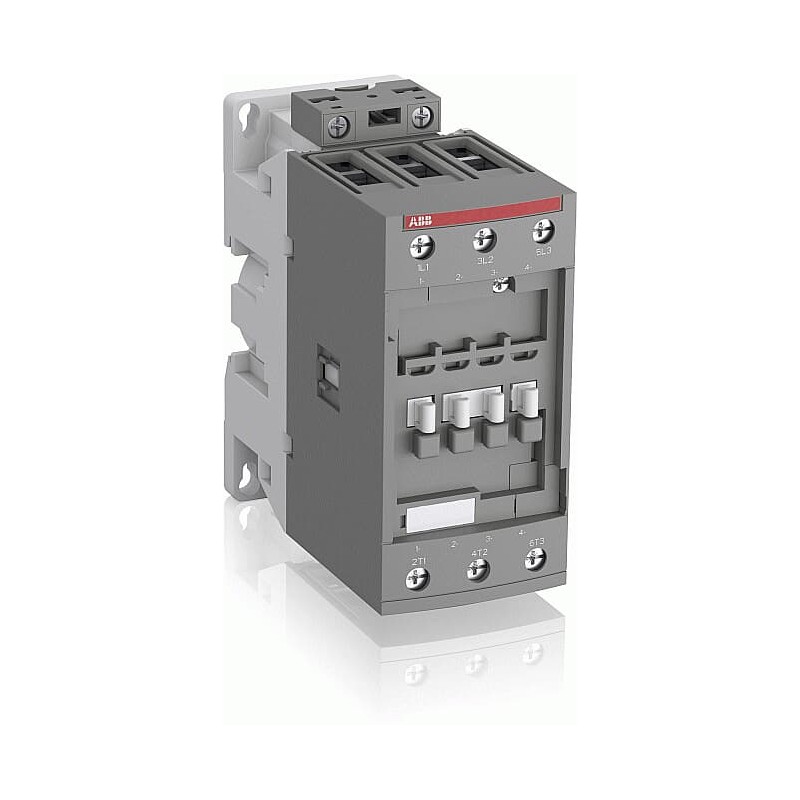

ABB 1SBL361001R8100 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SBL361001R8100 ABB AFC52-30-00-81 24V 50/60Hz

Codice: 1SBL361001R8100

Produttore: ABB

Descrizione:

AFC52-30-00-81 24V 50/60Hz
AFC52-30-00-81 24V 50/60Hz Contactor

Categorie:

  • Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
  • ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 174,19 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SBC100219C0201
Istruzioni e manuali1SBC101036M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto55 mm
Profondità prodotto119.5 mm
Altezza prodotto111 mm
Peso netto prodotto0.98 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli3P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L
Tensione nominale di funzionamentoCircuito Principale 690 V
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 105 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 100 A
(690 V) 60 °C 80 A
(690 V) 70 °C 70 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 60 °C 53 A
(440 V) 60 °C 53 A
(500 V) 60 °C 45 A
(690 V) 60 °C 35 A
(380 / 400 V) 60 °C 53 A
(220 / 230 / 240 V) 60 °C 53 A
Corrente nominale di funzionamento AC-3e (Ie)(415 V) 60 °C 53 A
(440 V) 60 °C 53 A
(500 V) 60 °C 45 A
(690 V) 60 °C 35 A
(380 / 400 V) 60 °C 53 A
(220 / 230 / 240 V) 60 °C 53 A
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 30 kW
(440 V) 30 kW
(500 V) 30 kW
(690 V) 30 kW
(380 / 400 V) 22 kW
(220 / 230 / 240 V) 15 kW
Potenza nominale di funzionamento AC-3e (Pe)(415 V) 30 kW
(440 V) 30 kW
(500 V) 30 kW
(690 V) 30 kW
(380 / 400 V) 22 kW
(220 / 230 / 240 V) 15 kW
Potenza nominale di funzionamento AC-6b (Pe)(400 / 415 V) 40 °C, 50 / 60 Hz 43 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 39 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 43 kvar
(440 V) 40 °C, 50 / 60 Hz 41.7 kvar
(440 V) 55 °C, 50 / 60 Hz 41.7 kvar
(440 V) 70 °C, 50 / 60 Hz 37 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 54 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 54 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 48.5 kvar
(690 V) 40 °C, 50 / 60 Hz 74 kvar
(690 V) 55 °C, 50 / 60 Hz 74 kvar
(690 V) 70 °C, 50 / 60 Hz 67 kvar
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 110 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 250 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1000 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 350 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 950 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 600 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Massima frequenza di commutazione elettricaAC-1 600 cicli orari
AC-2 / AC-4 150 cicli orari
AC-3 1200 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 24 V
60 Hz 24 V
Consumo bobinaValore Medio di Ritenuta 50 / 60 Hz 20 V·A
Valore Medio di Attrazione 50 Hz 150 V·A
Valore Medio di Attrazione 60 Hz 151 V·A
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 6.3 W
a Condizioni Operative Nominali AC-3 per Polo 1.7 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 6 ... 19 ms
Between Coil De-energization and NO Contact Opening 4 ... 14 ms
Between Coil Energization and NC Contact Opening 3 ... 16 ms
Between Coil Energization and NO Contact Closing 7 ... 21 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)2 x M4 or 2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 4 ... 35 mm²
Flexible with Insulated Ferrule 1/2x 4 ... 35 mm²
Rigid 1/2x 6 ... 3 5 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito di Controllo 10 mm
Circuito Principale 16 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Cacciavite raccomandatoPozidriv PZ
Coppia di serraggioControl Circuit 1.2 N·m
Circuito Principale 4 N·m
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 80 A
Portata UL/CSA(120 V AC) Monofase 3 hp
(200 ... 208 V AC) Tre Fasi 15 hp
(220 ... 240 V AC) Tre Fasi 20 hp
(240 V AC) Monofase 10 hp
(440 ... 480 V AC) Tre Fasi 40 hp
(550 ... 600 V AC) Tre Fasi 50 hp
Coppia di serraggio UL/CSAControl Circuit 11 in·lb
Circuito Principale 35 in·lb
Amperaggio motore uso pieno carico(120 V AC) Monofase 34 A
(200 ... 208 V AC) Tre Fasi 48.3 A
(220 ... 240 V AC) Tre Fasi 54 A
(240 V AC) Monofase 50 A
(440 ... 480 V AC) Tre Fasi 52 A
(550 ... 600 V AC) Tre Fasi 52 A
Dati ambientali
Temperatura ambienteClose to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistenza climaticaCategory B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Closed, Shock Direction: A 25 g
Closed, Shock Direction: B1 25 g
Closed, Shock Direction: B2 15 g
Closed, Shock Direction: C1 25 g
Closed, Shock Direction: C2 25 g
Open, Shock Direction: B1 5 g
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
A2L Certificate – UL9AKK108469A4888
9AKK108469A4889
Certificato BVBV_2634H36994B2
Certificato CBSE-114796
Certificato CCC2020980304001074
Certificato CCSGZ23PTB00147
Certificato CQCCQC2012010304589737
Dichiarazione di conformità - CE1SBD250024U1000
Declaration of Conformity - UKCA1SBD250045U1000
Certificato DNV9AKK108470A6934
Certificato KC9AKK108471A9560
Certificato RINA9AKK108470A5006
Certificato ULUL-CA-2337651-0
UL-US-2343489-0
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1146.5 mm
Profondità imballo livello 196.5 mm
Altezza imballo livello 1146.5 mm
Peso lordo imballo livello 11.1 kg
EAN imballo livello 13471523018853
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4758 >> Iec Contactors

ETIM for 1SBL361001R8100 Apparecchi elettrici a bassa tensione (EC000066)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica24 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica24 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica3
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica100 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica53 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica22 kW
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica55 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica125.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica111 mm
