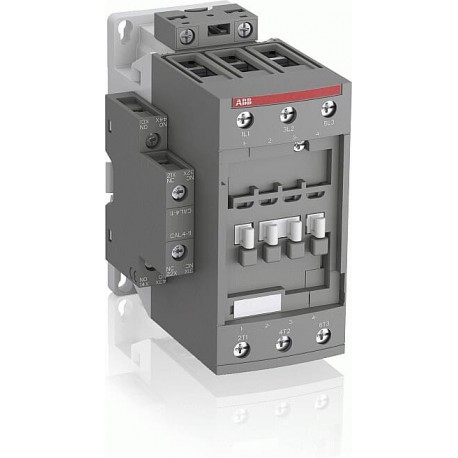

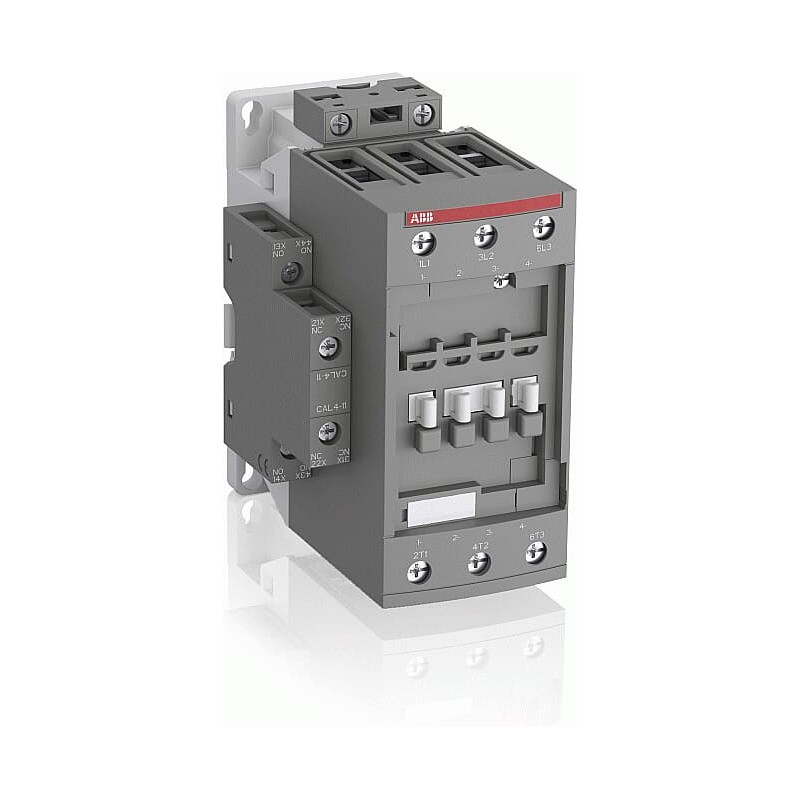

1SBL341001R8111 ABB AFC40-30-11-81 24V 50/60Hz Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL341001R8111 ABB AFC40-30-11-81 24V 50/60Hz

1SBL341001R8111

ABB

AFC40-30-11-81 24V 50/60Hz

L'AFC40-30-11-81 è un contattore a 3 poli - 690 V IEC o 600 V UL con 1 contatto ausiliario N.A+1 N.C incorporato e morsetti a vite, che controlla principalmente circuiti di potenza fino a 18,5 kW / 400 V AC (AC-3) o 30 hp / 480 V AC UL e 70 A (AC-1) o 60 A UL per uso generale. All'interno della piattaforma AF, i contattori AFC offrono un'autonomia ottimizzata per applicazioni controllate in c.a. con bobina elettromagnetica (tensione di controllo: 24 V c.a. 50 Hz / 24 V c.a. 60 Hz). I contattori AFC hanno un design a blocco e possono essere facilmente ampliati con blocchi di contatti ausiliari aggiuntivi e un'ampia gamma di accessori aggiuntivi.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $211.43
Prezzo unitario: $211.43
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    AFC40-30-11-81
  • ID prodotto:
    1SBL341001R8111
  • Ean:
    3471523018761
  • Descrizione catalogo:
    AFC40-30-11-81 Contattore 24V 50/60Hz
  • Descrizione lunga:
    L'AFC40-30-11-81 è un contattore a 3 poli - 690 V IEC o 600 V UL con 1 contatto ausiliario N.A+1 N.C incorporato e morsetti a vite, che controlla principalmente circuiti di potenza fino a 18,5 kW / 400 V AC (AC-3) o 30 hp / 480 V AC UL e 70 A (AC-1) o 60 A UL per uso generale. All'interno della piattaforma AF, i contattori AFC offrono un'autonomia ottimizzata per applicazioni controllate in c.a. con bobina elettromagnetica (tensione di controllo: 24 V c.a. 50 Hz / 24 V c.a. 60 Hz). I contattori AFC hanno un design a blocco e possono essere facilmente ampliati con blocchi di contatti ausiliari aggiuntivi e un'ampia gamma di accessori aggiuntivi.

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85364900

Download più popolari

dimensioni

  • Larghezza netta del prodotto:
    67millimetro
  • Profondità prodotto/Lunghezza rete:
    119.5millimetro
  • Altezza netta del prodotto:
    111millimetro
  • Peso netto del prodotto:
    1.02Kg

tecnico

  • Numero di contatti principali NO:
    3
  • Numero di contatti principali NC:
    0
  • Numero di contatti ausiliari NO:
    1
  • Numero di contatti ausiliari NC:
    0
  • standard:
    IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 n. 60947-1-13, CSA C22.2 n. 60947-4-1
  • Tensione operativa nominale:
    Circuito principale 690 V
  • Corrente termica esterna convenzionale (Iesimo):
    secondo IEC 60947-4-1, contattori aperti θ = 40 °C 105 A
    secondo IEC 60947-5-1, Θ = 40 °C 16 A
  • Corrente operativa classificata AC-1 (Iecstasy):
    (690 V) 40 °C 70 A
    (690 V) 60 °C 60 A
    (690 V) 70 °C 50 A
  • Corrente operativa classificata AC-3 (Iecstasy):
    (415 V) 60 °C 40 A
    (440 V) 60 °C 40 A
    (500 V) 60 °C 35 A
    (690 V) 60 °C 25 A
    (380 / 400 V) 60 °C 40 A
    (220 / 230 / 240 V) 60 °C 40 A
  • Corrente nominale di funzionamento AC-3e (Iecstasy):
    (415 V) 60 °C 40 A
    (440 V) 60 °C 40 A
    (500 V) 60 °C 35 A
    (690 V) 60 °C 25 A
    (380 / 400 V) 60 °C 40 A
    (220 / 230 / 240 V) 60 °C 40 A
  • Potenza operativa nominale AC-3 (Pecstasy):
    (415 V) 22 kW
    (440 V) 22 kW
    (500 V) 22 kW
    (690 V) 22 kW
    (380 / 400 V) 18,5 kW
    (220 / 230 / 240 V) 11 kW
  • Potenza operativa nominale AC-3e (Pecstasy):
    (415 V) 22 kW
    (440 V) 22 kW
    (500 V) 22 kW
    (690 V) 22 kW
    (380 / 400 V) 18,5 kW
    (220 / 230 / 240 V) 11 kW
  • Corrente operativa nominale AC-15 (Iecstasy):
    (500 V) CN 2
  • Temperatura a bassa tensione a bassa resistenza a bassa resistenza (ICw):
    a 40 °C di temperatura ambiente, all'aria aperta, a freddo 15 min 110 A
    a 40 °C di temperatura ambiente, all'aperto, a freddo 1 min 250 A
    a 40 °C di temperatura ambiente, all'aria aperta, a freddo 1 s 1000 A
    a 40 °C di temperatura ambiente, all'aperto, da uno stato freddo 30 s 350 A
    per 0,1 s 140 A
    per 1 s 100 A
  • Capacità massima di rottura:
    cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 950 A
    cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 600 A
  • Frequenza massima di commutazione elettrica:
    (AC-1) 600 cicli all'ora
    (AC-15) 1200 cicli all'ora
    (AC-2 / AC-4) 150 cicli all'ora
    (AC-3) 1200 cicli all'ora
    (DC-13) 900 cicli all'ora
  • Corrente operativa nominale DC-13 (Iecstasy):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Tensione di isolamento nominale (Uio):
    secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V
    Merceria. ul/CSA 600 V
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    Circuito ausiliario 6 kV
  • Frequenza massima di commutazione meccanica:
    3600 cicli all'ora
  • Tensione del circuito di controllo nominale (UC):
    50 Hz 24 V
    60 Hz 24 V
  • Tempo di funzionamento:
    Tra la diseccitazione della bobina e la chiusura del contatto NC 6 ... 19 millimetri
    Tra la diseccitazione della bobina e l'apertura dei contatti NO4 ... 14 millimetri
    Tra l'eccitazione della bobina e l'apertura del contatto NC 3 ... 16 millimetri
    Tra l'eccitazione della bobina e la chiusura senza contatto 7 ... 21 millimetri
  • Montaggio della rotaia DIN:
    TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
    TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
  • Montaggio a vite (non in dotazione):
    2 viti M4 o 2 viti M6 posizionate in diagonale
  • Circuito principale della capacità di connessione:
    Flessibile con 1/2x 4 boccole ... 35 millimetri ²
    Flessibile con boccola isolata 1/2x 4... 35 millimetri ²
    Rigido 1/2x 6 ... 3 5 mm²
  • Circuito di capacità di connessione ausiliario:
    Flessibile con stecca 1/2x 0,75 ... 2,5 mm²
    Flessibile con stecca isolata 1x 0,75 ... 2,5 mm²
    Flessibile con stecca isolata 2x 0,75 ... 1,5 mm²
    Rigido 1/2x 1 ... 2,5 mm²
  • Circuito di controllo della capacità di connessione:
    Flessibile con stecca 1/2x 0,75 ... 2,5 mm²
    Flessibile con stecca isolata 1x 0,75 ... 2,5 mm²
    Flessibile con stecca isolata 2x 0,75 ... 1,5 mm²
    Flessibile con stecca isolata 1x 0,75 ... 2,5 mm²
    Flessibile con stecca isolata 2x 0,75 ... 1,5 mm²
    Rigido 1/2x 1 ... 2,5 mm²
  • Lunghezza estrazione filo:
    Circuito di controllo 10 mm
    Circuito principale 16 mm
  • Grado di protezione:
    secondo IEC 60529, IEC 60947-1, EN 60529 IP20 Terminali ausiliari
    Merceria. iec 60529, IEC 60947-1, EN 60529 Terminali bobina IP20
    Merceria. iec 60529, IEC 60947-1, EN 60529 Terminal principali Ip10
  • Tipo terminale:
    Terminali a vite

Ul tecnico/CSA

  • NeMA Dimensione:
    2
  • NEMA CORRENTE CONTINUA NOMINALE:
    45 A
  • Potenza nominale NEMA:
    (115 V CA) Monofase 3 hp
    (200 V CA) Trifase 10 hp
    (230 V c.a.) Monofase 7-1/2 hp
    (230 V c.a.) Trifase 15 hp
    (460 V c.a.) Trifase 25 cv
    (575 V c.a.) Trifase 25 cv
  • Tensione operativa massima UL/CSA:
    Circuito principale 600 V
  • Classificazione general purpose Ul/CSA:
    (600 V c.a.) 60 A
  • Classificazione cavalli UL/CSA:
    (120 V CA) Monofase 3 hp
    (200 ... 208 V AC) Trifase 10 hp
    (220 ... 240 V AC) Trifase 15 CV
    (240 V c.a.) Monofase 7-1/2 hp
    (440 ... 480 V AC) Trifase 30 CV
    (550 ... 600 V AC) Trifase 40 CV
  • Coppia di serraggio UL/CSA:
    Circuito ausiliario 11 in·lb
    Circuito di controllo 11 in·lb
    Circuito principale 35 in·lb

ambientale

  • Temperatura dell'aria ambiente:
    Vicino contattore senza relè termico O / L -40 ... 70 °C
    Vicino al contattore per lo stoccaggio -60 ... +80oC
  • Sostegno al clima:
    Categoria B secondo IEC 60947-1 Allegato Q
  • Altitudine massima di esercizio consentita:
    Non valutato 3000 m
  • Resistenza agli urti secondo IEC 60068-2-27:
    Chiuso, Direzione d'urto: A 25 g
    Chiuso, direzione d'urto: B1 25 g
    Chiuso, direzione ammortizzatore: B2 15 g
    Chiuso, Ammortizzatore: C1 25 g
    Chiuso, Direzione d'urto: C2 25 g
    Aperto, Direzione ammortizzazione: B1 5 g

Conformità dei materiali

  • Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
    9AKK108467A5658
  • Dichiarazione REACH:
    2CMT2021-006202
  • Informazioni RoHS:
    2CMT2021-006277
  • WEEE B2C / B2B:
    Di azienda in azienda
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)

Certificati e dichiarazioni

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    scatola 1 pezzo
  • Larghezza livello pacchetto 1:
    146,5 millimetri
  • Profondità/lunghezza livello pacchetto 1:
    96,5 millimetri
  • Altezza livello pacchetto 1:
    146,5 millimetri
  • Livello di peso lordo 1 della confezione:
    1,14 kg
  • Pacchetto EAN di livello 1:
    3471523018761
  • Unità di livello pacchetto 3:
    240 pezzi

Classificazioni

  • Codice di classificazione degli oggetti:
    D
  • ETIM 6:
    EC000066 - Contattore di alimentazione, commutazione CA
  • ETIM 7:
    EC000066 - Contattore di alimentazione, commutazione CA
  • ETIM 8:
    EC000066 - Contattore di alimentazione, commutazione CA
  • Classe elettronica:
    V11.0: 27371003
  • UNSPSC:
    39121529
  • Codice categoria granulare IDEA (IGCC):
    4758 Contattori >> IEC

ETIM for 1SBL341001R8111 Apparecchi elettrici a bassa tensione (EC000066)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 24 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 24 V
tipo di tensione per l'azionamento (EF008242) AC
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 70 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 40 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 18.5 kW
potenza d'esercizio nominale NEMA (EF011960) 18.6425 kW
adatto per installazione in serie (EF001126) No
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, contatti di riposo (EF001377) 1
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 3
