> ABB>Contattori e relè di sovraccarico>1SBL321074R8301 ABB AX40-30-01-83 48V50/60Hz
Prodotto precedente Prodotto successivo

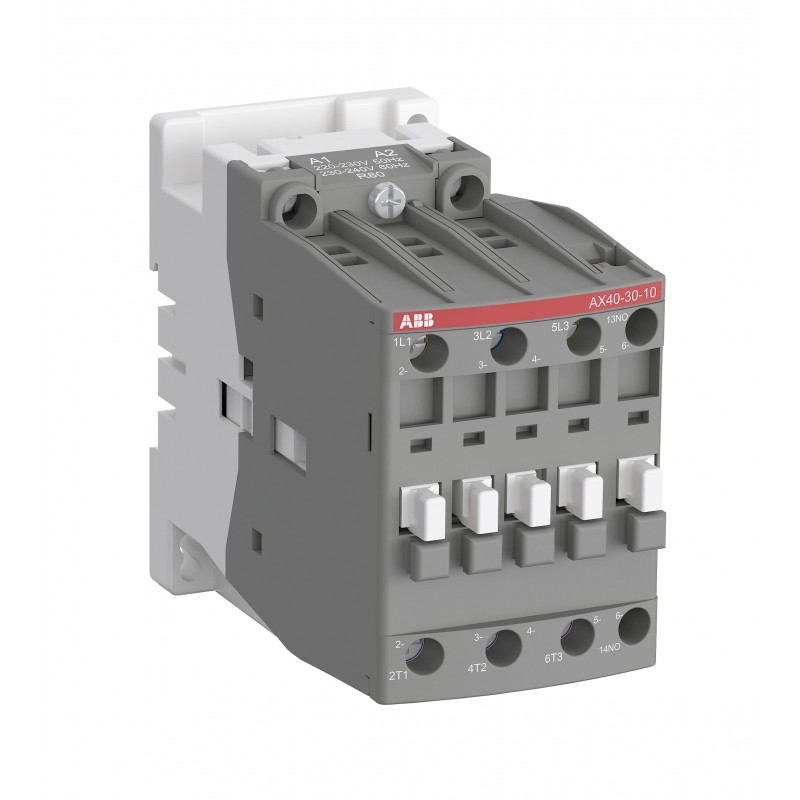

1SBL321074R8301 ABB AX40-30-01-83 48V50/60Hz Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL321074R8301 ABB AX40-30-01-83 48V50/60Hz

1SBL321074R8301

ABB

AX40-30-01-83 48V50/60Hz

AX40-30-01-83 48V 50/60Hz Contactor

Maggiori dettagli


Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
EPLAN Data9AAC177929_EPLAN
Scheda tecnica1SBC100187L0203
Istruzioni e manuali9AKK107492A7057
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto54 mm
Profondità prodotto90 mm
Altezza prodotto108.3 mm
Peso netto prodotto0.667 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC1
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 65 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (Ie)(220 / 240 V) 55 °C 60 A
(690 V) 40 °C 60 A
(690 V) 70 °C 42 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 55 °C 40 A
(440 V) 55 °C 37 A
(500 V) 55 °C 33 A
(690 V) 55 °C 25 A
(380 / 400 V) 55 °C 40 A
(220 / 230 / 240 V) 55 °C 40 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) NC 2
(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
(400 / 440 V) 2 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(110 V) 0.55 A / 60 W
(125 V) 1.1 A / 138 W
(220 V) 0.55 A / 121 W
(250 V) 0.55 A / 138 W
(400 V) 2.8 A / 134 W
(500 V) 2 A / 144 W
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 18.5 kW
(440 V) 22 kW
(500 V) 22 kW
(690 V) 22 kW
(380 / 400 V) 18.5 kW
(220 / 230 / 240 V) 11 kW
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 400 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 65 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 600 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
for 0.1 s 140 A
per 1 s 100 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 820 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 340 A
Tensione nominale di isolamento (Ui)secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Massima frequenza di commutazione elettricaAC-1 600 cicli orari
AC-15 1200 cicli orari
AC-3 1200 cicli orari
DC-13 900 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 48 V
60 Hz 48 V
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 3 W
a Condizioni Operative Nominali AC-3 per Polo 1.3 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 7 ... 14 ms
Between Coil De-energization and NO Contact Opening 4 ... 11 ms
Between Coil Energization and NC Contact Opening 6 ... 18 ms
Between Coil Energization and NO Contact Closing 8 ... 21 ms
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Coppia di serraggioCircuito Ausiliare 1 N·m
Control Circuit 1 N·m
Circuito Principale 2.3 N·m
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Potenza nominale di impiego UL/CSA(600 V AC) 60 A
Portata UL/CSA(120 V AC) Monofase 3 hp
(200 ... 208 V AC) Tre Fasi 10 hp
(220 ... 240 V AC) Tre Fasi 15 hp
(240 V AC) Monofase 7.5 hp
(440 ... 480 V AC) Tre Fasi 30 hp
(550 ... 600 V AC) Tre Fasi 40 hp
Coppia di serraggio UL/CSACircuito Ausiliare 9 in·lb
Control Circuit 9 in·lb
Circuito Principale 20 in·lb
Amperaggio motore uso pieno carico(120 V AC) Monofase 34 A
(200 ... 208 V AC) Tre Fasi 32.2 A
(220 ... 240 V AC) Tre Fasi 42 A
(240 V AC) Monofase 40 A
(440 ... 480 V AC) Tre Fasi 40 A
(550 ... 600 V AC) Tre Fasi 41 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Resistenza climaticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP semplificato04d6aa1e-2d92-4741-824d-bc6bb032a4ba Grecia (GR)
13f50521-c4dc-4e99-825f-1ec021fc2669 Italia (IT)
1bd9b1ad-4134-4f2a-bf76-b5cda95e0d96 Danimarca (DK)
1de871d1-d04e-4416-a6c2-b872432edf91 Repubblica Ceca (CZ)
2f4e8143-8940-4af9-b337-8447dc68e37b Francia (FR)
31e7666e-73ac-486d-abee-5a3efc56f1dc Croazia (HR)
387e25ee-cc92-40ad-a623-c82c395a486a Ungheria (HU)
6725fef1-12f7-4cf8-a20a-850776574d14 Ungheria (HU)
8f9b1258-36a0-4394-8fb6-8810051a3588 Norvegia (NO)
a2dc13b6-2db7-45a2-a8de-0f0a1787f979 Germania (DE)
a387d078-0c73-43af-990f-5cff7853fc4a Estonia (EE)
b3b52b13-e0d9-40f3-90e6-3763acb5ec89 Paesi Bassi (Olanda) (NL)
b5315edf-5839-4e12-b92d-9971a4626875 Spagna (ES)
b8499c76-a68b-4bbd-b310-20ab05d9d314 Portogallo (PT)
bb810f2a-75fb-40b8-84a9-b325d2cf7ddf Polania (PL)
bd0516bb-fc6a-4058-81b4-ffeb718f2073 Svezia (SE)
bd741075-c222-44fb-9121-ed752bec096e Francia (FR)
cd3d143b-38e8-4c3a-b5a5-3e3b4300b07e Germania (DE)
d0c304f7-ede3-4010-829b-71c6662dbffc Finlandia (FI)
df3d04a2-7b89-4ad4-8b9a-6390a373265b Belgio (BE)
e1ab5ca6-2745-406c-82b5-03c2fe68d445 Polania (PL)
fc3a8002-0869-4084-9911-d1e0f7c9a1b7 Belgio (BE)
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato CB9AKK107492A7073
Certificato CCC9AKK107492A7090
Certificato CCSGZ23PTB00147
Certificato CQCCQC2013010304647116
Declaration of Conformity - CCC2020980304001065
Dichiarazione di conformità - CE1SBD250011U1000
Certificato ULUL_20140702-E312527-10-6
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 165 mm
Profondità imballo livello 1101 mm
Altezza imballo livello 1115 mm
Peso lordo imballo livello 10.71 kg
EAN imballo livello 13471522402837
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4755 >> Contactors

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
