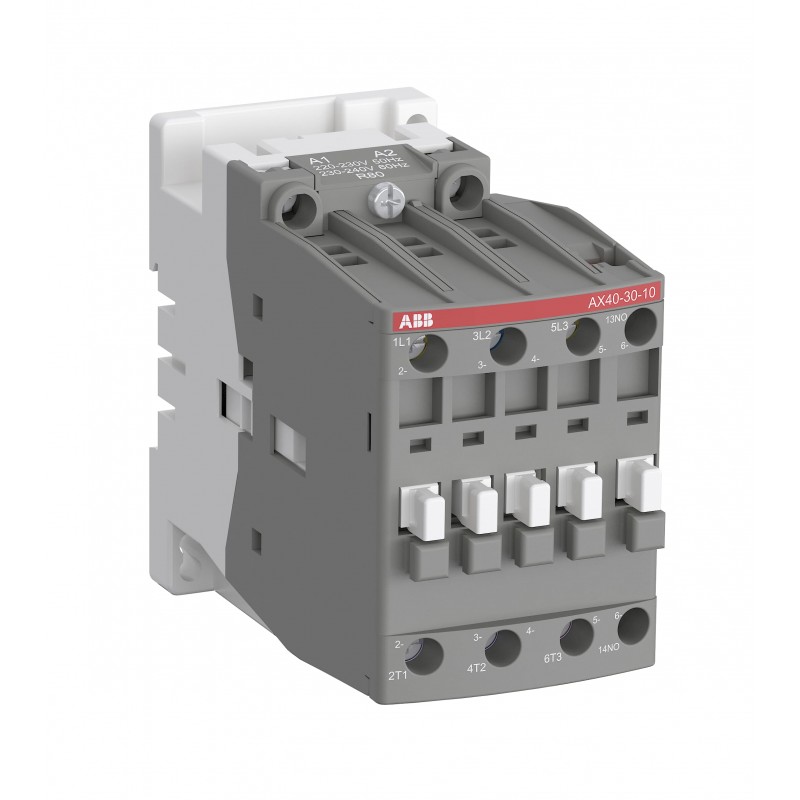

1SBL321074R8101 ABB AX40-30-01-81 24V50/60Hz
1SBL321074R8101
ABB
AX40-30-01-81 24V50/60Hz
AX40-30-01-81 24V 50/60Hz Contactor
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC177929_EPLAN |
| Scheda tecnica | 1SBC100187L0203 |
| Istruzioni e manuali | 9AKK107492A7057 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 54 mm |
| Profondità prodotto | 90 mm |
| Altezza prodotto | 108.3 mm |
| Peso netto prodotto | 0.667 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 3 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 1 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Circuito Principale 690 V | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 65 A |
| secondo IEC 60947-5-1, q = 40 °C 16 A | |
| Corrente nominale di funzionamento AC-1 (Ie) | (220 / 240 V) 55 °C 60 A |
| (690 V) 40 °C 60 A | |
| (690 V) 70 °C 42 A | |
| Corrente nominale di funzionamento AC-3 (Ie) | (415 V) 55 °C 40 A |
| (440 V) 55 °C 37 A | |
| (500 V) 55 °C 33 A | |
| (690 V) 55 °C 25 A | |
| (380 / 400 V) 55 °C 40 A | |
| (220 / 230 / 240 V) 55 °C 40 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) NC 2 |
| (500 V) 2 A | |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| (400 / 440 V) 2 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (110 V) 0.55 A / 60 W | |
| (125 V) 1.1 A / 138 W | |
| (220 V) 0.55 A / 121 W | |
| (250 V) 0.55 A / 138 W | |
| (400 V) 2.8 A / 134 W | |
| (500 V) 2 A / 144 W | |
| Potenza nominale di funzionamento AC-3 (Pe) | (415 V) 18.5 kW |
| (440 V) 22 kW | |
| (500 V) 22 kW | |
| (690 V) 22 kW | |
| (380 / 400 V) 18.5 kW | |
| (220 / 230 / 240 V) 11 kW | |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 400 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 65 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 600 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A | |
| for 0.1 s 140 A | |
| per 1 s 100 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 820 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 340 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| AC-15 1200 cicli orari | |
| AC-3 1200 cicli orari | |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 3 W |
| a Condizioni Operative Nominali AC-3 per Polo 1.3 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 7 ... 14 ms |
| Between Coil De-energization and NO Contact Opening 4 ... 11 ms | |
| Between Coil Energization and NC Contact Opening 6 ... 18 ms | |
| Between Coil Energization and NO Contact Closing 8 ... 21 ms | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 | |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 | |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Control Circuit 1 N·m | |
| Circuito Principale 2.3 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 60 A |
| Portata UL/CSA | (120 V AC) Monofase 3 hp |
| (200 ... 208 V AC) Tre Fasi 10 hp | |
| (220 ... 240 V AC) Tre Fasi 15 hp | |
| (240 V AC) Monofase 7.5 hp | |
| (440 ... 480 V AC) Tre Fasi 30 hp | |
| (550 ... 600 V AC) Tre Fasi 40 hp | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 in·lb |
| Control Circuit 9 in·lb | |
| Circuito Principale 20 in·lb | |
| Amperaggio motore uso pieno carico | (120 V AC) Monofase 34 A |
| (200 ... 208 V AC) Tre Fasi 32.2 A | |
| (220 ... 240 V AC) Tre Fasi 42 A | |
| (240 V AC) Monofase 40 A | |
| (440 ... 480 V AC) Tre Fasi 40 A | |
| (550 ... 600 V AC) Tre Fasi 41 A | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP semplificato | 065ae1f6-39cf-4d17-beba-27389db3cc11 Belgio (BE) |
| 1f66a4d6-f0c2-4784-ae33-fe0a4f169f9a Ungheria (HU) | |
| 2e08f9f4-6518-4922-9dc2-444a52ce5ec1 Svezia (SE) | |
| 2efc8b39-d58e-406f-8c77-2fb82380c556 Germania (DE) | |
| 3c384a65-568a-40ca-a4b8-65d4550e9c6c Estonia (EE) | |
| 3c4b5e56-ae84-47b0-b434-dff03be91322 Ungheria (HU) | |
| 44475a61-f465-4bff-b1bf-b0f6d19f5cc3 Danimarca (DK) | |
| 5d7ebf96-d543-4db9-a2f0-b9d023170e6a Polania (PL) | |
| 6f3ec3a2-43fd-41e4-aea8-fdd5608a36c7 Francia (FR) | |
| 738c8deb-5e44-4b58-a10b-764a280b6e14 Grecia (GR) | |
| 75f2f691-1f87-46bb-b833-c86f09456156 Norvegia (NO) | |
| 769788b4-d864-4f39-807c-b018f9737fe9 Portogallo (PT) | |
| 8936c561-7533-473b-b106-2b9120ccdee2 Polania (PL) | |
| 983fbc33-980f-402f-a914-873452db28db Italia (IT) | |
| 9d3f88f6-83a2-4164-b5d1-f31ede73b1f3 Belgio (BE) | |
| a32c3d87-ab71-4230-ac14-cff8c71324e9 Svezia (SE) | |
| b24ea202-b208-49d8-b3b1-962dd2748c70 Spagna (ES) | |
| b6c28071-761b-4079-b56f-9b68ce7e3c52 Paesi Bassi (Olanda) (NL) | |
| bd7cc634-c4bc-414f-b73c-74b3a7991fd1 Croazia (HR) | |
| ca090140-d86d-4c21-adba-2e31b64f68d6 Finlandia (FI) | |
| cc17c6de-38d9-46d1-81da-05103352f5df Germania (DE) | |
| ec87260f-34c2-42ef-8cd3-422a23614e2c Repubblica Ceca (CZ) | |
| fba529f6-5a89-4bb7-8bd0-e2e83e1a66a5 Francia (FR) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107492A7073 |
| Certificato CCC | 9AKK107492A7090 |
| Certificato CCS | GZ23PTB00147 |
| Certificato CQC | CQC2013010304647116 |
| Declaration of Conformity - CCC | 2020980304001065 |
| Dichiarazione di conformità - CE | 1SBD250011U1000 |
| Certificato UL | UL_20140702-E312527-10-6 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 65 mm |
| Profondità imballo livello 1 | 101 mm |
| Altezza imballo livello 1 | 115 mm |
| Peso lordo imballo livello 1 | 0.71 kg |
| EAN imballo livello 1 | 3471522402813 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4755 >> Contactors |
| E-Number (Finland) | 3707347 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 24 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 60 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 40 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 18.5 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
