ABBContattori e relè di sovraccarico1SBL231005R8000 ABB Contattore AFC26-30-00K-80

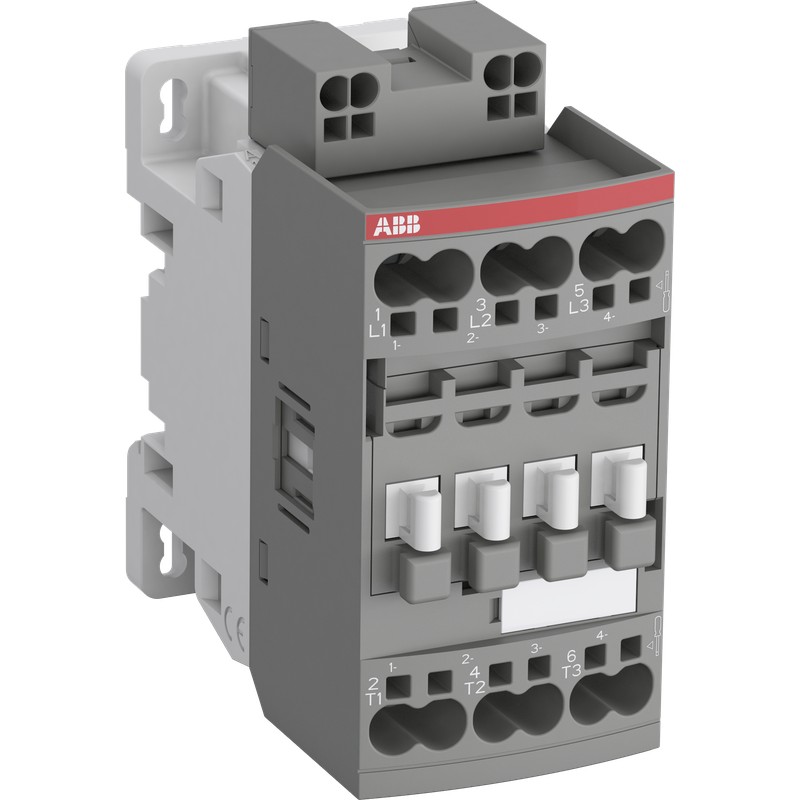

ABB 1SBL231005R8000 1SBL231005R8000 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SBL231005R8000 ABB Contattore AFC26-30-00K-80

Riferimento: 1SBL231005R8000

Produttore: ABB

Descrizione:

Contattore AFC26-30-00K-80
AFC26-30-00K-80 Contattore 3P push-in 220-230V 50 Hz

Categorie:

  • Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
  • ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 60,19 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SBC100219C0201
Istruzioni e manuali1SBC101061M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto45 mm
Profondità prodotto86 mm
Altezza prodotto92.3 mm
Peso netto prodotto0.35 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli3P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tensione nominale di funzionamentoCircuito Principale 690 V
Frequenza nominale (f)Circuito di Controllo 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 50 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Corrente nominale di funzionamento AC-3e (Ie)(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380 / 400 V) 60 °C 26 A
(220 / 230 / 240 V) 60 °C 26 A
Corrente nominale di funzionamento DC-1 (Ie)(110 V) 2 Poles in Series, 40 °C 45 A
(110 V) 2 Poles in Series, 60 °C 40 A
(110 V) 2 Poles in Series, 70 °C 32 A
(110 V) 3 Poles in Series, 40 °C 45 A
(110 V) 3 Poles in Series, 60 °C 40 A
(110 V) 3 Poles in Series, 70 °C 32 A
(220 V) 3 Poles in Series, 40 °C 45 A
(220 V) 3 Poles in Series, 60 °C 40 A
(220 V) 3 Poles in Series, 70 °C 32 A
(72 V) 1-Pole, 40 °C 45 A
(72 V) 1-Pole, 60 °C 40 A
(72 V) 1-Pole, 70 °C 32 A
(72 V) 2 Poles in Series, 40 °C 45 A
(72 V) 2 Poles in Series, 60 °C 40 A
(72 V) 2 Poles in Series, 70 °C 32 A
(72 V) 3 Poles in Series, 40 °C 45 A
(72 V) 3 Poles in Series, 60 °C 40 A
(72 V) 3 Poles in Series, 70 °C 32 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 2 Poles in Series, 40 °C 45 A
(110 V) 2 Poles in Series, 60 °C 40 A
(110 V) 2 Poles in Series, 70 °C 32 A
(110 V) 3 Poles in Series, 40 °C 45 A
(110 V) 3 Poles in Series, 60 °C 40 A
(110 V) 3 Poles in Series, 70 °C 32 A
(220 V) 3 Poles in Series, 40 °C 45 A
(220 V) 3 Poles in Series, 60 °C 40 A
(220 V) 3 Poles in Series, 70 °C 32 A
(72 V) 1-Pole, 40 °C 45 A
(72 V) 1-Pole, 60 °C 40 A
(72 V) 1-Pole, 70 °C 32 A
(72 V) 2 Poles in Series, 40 °C 45 A
(72 V) 2 Poles in Series, 60 °C 40 A
(72 V) 2 Poles in Series, 70 °C 32 A
(72 V) 3 Poles in Series, 40 °C 45 A
(72 V) 3 Poles in Series, 60 °C 40 A
(72 V) 3 Poles in Series, 70 °C 32 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 2 Poles in Series, 40 °C 45 A
(110 V) 2 Poles in Series, 60 °C 40 A
(110 V) 2 Poles in Series, 70 °C 32 A
(110 V) 3 Poles in Series, 40 °C 45 A
(110 V) 3 Poles in Series, 60 °C 40 A
(110 V) 3 Poles in Series, 70 °C 32 A
(220 V) 3 Poles in Series, 40 °C 20 A
(220 V) 3 Poles in Series, 60 °C 20 A
(220 V) 3 Poles in Series, 70 °C 20 A
(72 V) 1-Pole, 40 °C 20 A
(72 V) 1-Pole, 60 °C 20 A
(72 V) 1-Pole, 70 °C 20 A
(72 V) 2 Poles in Series, 40 °C 45 A
(72 V) 2 Poles in Series, 60 °C 40 A
(72 V) 2 Poles in Series, 70 °C 32 A
(72 V) 3 Poles in Series, 40 °C 45 A
(72 V) 3 Poles in Series, 60 °C 40 A
(72 V) 3 Poles in Series, 70 °C 32 A
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6.5 kW
Potenza nominale di funzionamento AC-3e (Pe)(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380 / 400 V) 11 kW
(220 / 230 / 240 V) 6.5 kW
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 350 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 50 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 700 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 225 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 500 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 200 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-4-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)6 kV
Massima frequenza di commutazione elettricaAC-1 600 cicli orari
AC-15 0 cicli orari
AC-2 / AC-4 150 cicli orari
AC-3 1200 cicli orari
DC-13 0 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 220 ... 230 V
60 Hz 230 ... 240 V
Consumo bobinaValore Medio di Ritenuta 50 / 60 Hz 8 V·A
Valore Medio di Attrazione 50 Hz 70 V·A
Valore Medio di Attrazione 60 Hz 66 V·A
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 2 W
a Condizioni Operative Nominali AC-3 per Polo 0.66 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 9 ... 20 ms
Between Coil De-energization and NO Contact Opening 4 ... 18 ms
Between Coil Energization and NC Contact Opening 7 ... 21 ms
Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)2 x M4 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 1 ... 6 mm²
Flexible with Insulated Ferrule 1/2x 1 ... 6 mm²
Flessibile 1/2x 1 ... 6 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 4 ... 10 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flessibile 1/2x 0.5 ... 2.5 mm²
Rigid 1/2x 1 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito di Controllo 10 mm
Circuito Principale 14 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Cacciavite raccomandatoPozidriv PZ
Tipo di morsettoPush-in Spring Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Taglia NEMA1
Continuous Current Rating NEMA27 A
Horsepower Rating NEMA(115 V AC) Single Phase 2 Hp
(200 V AC) Three Phase 7-1/2 Hp
(230 V AC) Single Phase 3 Hp
(230 V AC) Three Phase 7-1/2 Hp
(460 V AC) Three Phase 10 Hp
(575 V AC) Three Phase 10 Hp
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 42 A
Portata UL/CSA(120 V AC) Monofase 2 hp
(200 ... 208 V AC) Tre Fasi 7-1/2 hp
(220 ... 240 V AC) Tre Fasi 7-1/2 hp
(240 V AC) Monofase 3 hp
(440 ... 480 V AC) Tre Fasi 15 hp
(550 ... 600 V AC) Tre Fasi 20 hp
Sezioni dei cavi circuito principale UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-8 AWG
Sezioni dei cavi circuito di controllo UL/CSARigid Solid 1/2x 18-14 AWG
Amperaggio motore uso pieno carico(120 V AC) Monofase 24 A
(200 ... 208 V AC) Tre Fasi 25.3 A
(220 ... 240 V AC) Tre Fasi 22 A
(240 V AC) Monofase 17 A
(440 ... 480 V AC) Tre Fasi 21 A
(550 ... 600 V AC) Tre Fasi 22 A
Dati ambientali
Temperatura ambienteClose to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistenza climaticaCategory B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza alle vibrazioni secondo IEC 60068-2-64g Closed Position & 2g Open position 5 ... 300 Hz
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato BVBV_2634H24898C1
Certificato CBCB_SE-113158
Certificato CCSGZ23PTB00147
Certificato CQCCQC2010010304445623
Declaration of Conformity - CCC2020980304001254
Dichiarazione di conformità - CE1SBD250024U1000
Declaration of Conformity - UKCA1SBD250045U1000
Certificato DNV9AKK108470A6934
Certificato KC9AKK108471A9569
Certificato RINA9AKK108470A5006
Certificato ULE312527-20231026
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 193 mm
Profondità imballo livello 186 mm
Altezza imballo livello 145 mm
Peso lordo imballo livello 10.377 kg
EAN imballo livello 13471523014794
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4755 >> Contactors

ETIM for 1SBL231005R8000 Apparecchi elettrici a bassa tensione (EC000066)

Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica220 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica230 V
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaAC
Nome caratteristicacorrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)
Valore caratteristica45 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica26 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica11 kW
Nome caratteristicapotenza d'esercizio nominale NEMA (EF011960)
Valore caratteristica7.4570 kW
Nome caratteristicaadatto per installazione in serie (EF001126)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a molla
Nome caratteristicanumero di contatti di apertura, contatti principali (EF001375)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura, contatti principali (EF001374)
Valore caratteristica3

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOGUE MOTOR PROTECTION EN
240 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
