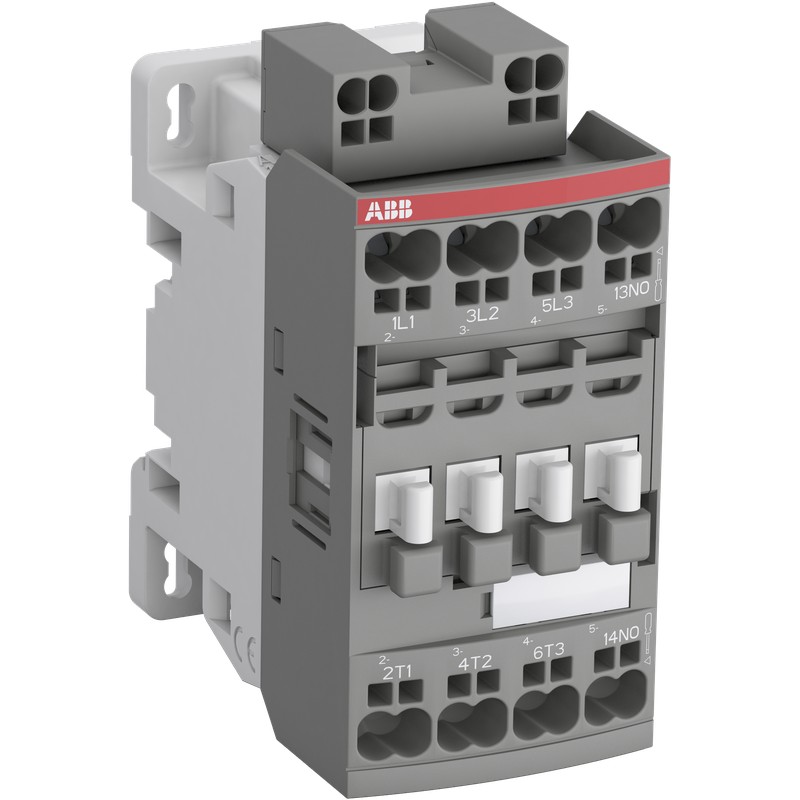

1SBL156005R2201 ABB AF12Z-30-01K-22 48-130V50/60HZ-DC
1SBL156005R2201
ABB
AF12Z-30-01K-22 48-130V50/60HZ-DC
AF12Z-30-01K-22 48-130V50/60HZ-DC Contattore
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲Ordinazione
| Quantità Di Ordine Minimo: | 1 pezzo |
| Numero Di Tariffa Doganale: | Ottanta cinque millioni tre cento sessanta quattro mila nove cento |
Popolari Download
| Istruzioni e Manuali: | 1SBC101054M6801 |
Dimensioni
| Netto Del Prodotto Larghezza: | 45 mm |
| Netto Del Prodotto Profondità / Lunghezza: | 77 mm |
| Netto Del Prodotto Altezza: | 92,3 mm |
| Peso Netto Del Prodotto: | 0.315 kg |
Tecnico
| Numero di Contatti: | Tre |
| Numero di Contatti NC: | Zero |
| Numero di Contatti Ausiliari NO: | Zero |
| Numero di Contatti Ausiliari NC: | Uno |
| Tensione Nominale Di Funzionamento: | Circuito Ausiliario A 690 V Circuito Principale 690 V |
| Frequenza nominale (f): | Circuito Ausiliario A 50 / 60 Hz Circuito Principale Di 50 / 60 Hz |
| Convenzionali in aria Libera Corrente Termica (mith): | acc. a IEC 60947-4-1, Aprire Contattori q = 40 °C 35 A acc. a IEC 60947-5-1, q = 40 °C 16 A |
| Corrente di funzionamento nominale AC-1 (Ie): | (690 V) 40 °C 28 A (690 V) 60 °C 28 A (690 V), 70 °C PER 24 |
| Corrente di funzionamento nominale AC-3 (mie): | (220 / 230 / 240 V) 60 °C DA 12 A (380 / 400 V) 60 °C DA 12 A (415 V) 60 °C DA 12 A (440 V) 60 °C DA 12 A (500 V) 60 °C 12,5 (690 V) 60 °C 9 |
| Potenza nominale di funzionamento AC-3 (Pe): | (220 / 230 / 240 V) 3 kW (380 / 400 V), 5.5 kW (415 V), 5.5 kW (440 V), 5.5 kW (500 V) 7,5 kW (690 V) 7,5 kW |
| Corrente di funzionamento nominale AC-15 (Ie): | (220 / 240 V) 4 UN (24 / 127 V 6) (400 / 440 V) 3 (500 V) 2 (690 V) 2 |
| Di Breve durata nominale Corrente nominale (Icw): | a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 10 s 150 a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 15 min 35 A a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 1 min 60 a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 1 s 300 a 40 °C di temperatura Ambiente, in Aria Libera, da uno Stato a Freddo 30 s 80 per 0,1 s 140 A per 1 s 100 |
| Massima Capacità Di Rottura: | cos phi=0.45 (cos phi=0.35 per Ie > 100) a 440 V 250 A cos phi=0.45 (cos phi=0.35 per Ie > 100) a 690 V 106 |
| Elettrica Massima Frequenza Di Commutazione: | AC-1 600 cicli / ora AC-15 1200 cicli / ora AC-2 AC-4 300 cicli per ora AC-3 1200 cicli / ora DC-13 900 cicli per ora |
| Corrente di funzionamento nominale DC-13 (Ie): | (110 V) 0.55 A / 60 W (220 V) 0.27 A / 60 W (400 V) 0.15 A / 60 W (500 V) 0,13 A / 65 W (600 V) 0.1 A / 60 W (125 V) 0.55 UN / 69 W (24 V) 6 A / 144 W (250 V) 0.27 UN / 68 W (48 V) 2.8 A / 134 W (72 V) 1 / 72 W |
| Tensione Nominale Di Isolamento (Uio): | acc. UL/CSA 600 V acc. a IEC 60947-4-1 e VDE 0110 (Gr. C) 690 V |
| Nominale Di Tenuta Ad Impulso Tensione (Uimp): | 6 kV |
| La Massima Resistenza Meccanica Frequenza Di Commutazione: | 3600 cicli per ora |
| Nominale Del Circuito Di Controllo Tensione (Uc): | 50 Hz 48 ... 130 V 60 Hz 48 ... 130 V L'Operazione di DC 48 ... 130 V |
| Il Tempo Di Azione: | Tra Bobina De-energizzazione e il Contatto NC di Chiusura 13 ... 98 ms Tra Bobina De-energizzazione e SENZA Contatto di Apertura 11 ... 95 ms Tra Bobina di Eccitazione e il Contatto NC di Apertura 38 ... 90 ms Tra Bobina di Eccitazione e NON la Chiusura del Contatto di 40 ... 95 ms |
| Collegamento Capacità Del Circuito Principale: | Flessibile 1/2x 0,5 ... 4 mm2 Flessibile con isolamento del Puntale 1x 0.5 ... 4 mm2 Flessibile con isolamento del Puntale 2x 0,5 ... 2,5 mm2 Flessibile con Puntale 1/2x 0,5 ... 4 mm2 Rigida 1/2x 1 ... 6 mm2 |
| Il Collegamento Di Capacità Circuito Ausiliario: | Flessibile 1/2x 0,5 ... 2,5 mm2 Flessibile con Puntale 1/2x 0,5 ... 2,5 mm2 Flessibile Isolato con Ghiera 1/2x 0,5 ... 1,5 mm2 Rigida 1/2x 1 ... 2.5 mm2 |
| Collegamento Capacità Del Circuito Di Controllo: | Flessibile 1/2x 0,5 ... 2,5 mm2 Flessibile con Puntale 1/2x 0,5 ... 2,5 mm2 Flessibile Isolato con Ghiera 1/2x 0,5 ... 1,5 mm2 Rigida 1/2x 1 ... 2.5 mm2 |
| Filo Di Lunghezza Di Spelatura: | Circuito ausiliario a 10 mm Circuito di controllo 10 mm Circuito principale 12 mm |
| Grado di Protezione: | acc. IEC 60529, IEC 60947-1, EN 60529 Ausiliario Morsetti IP20 acc. IEC 60529, IEC 60947-1, EN 60529 IP20 Morsetti della Bobina acc. IEC 60529, IEC 60947-1, EN 60529 Principale Morsetti IP20 |
| Tipo Di Terminale: | Push-in Terminali a Molla |
Ambientale
| Temperatura Dell'Aria: | Vicino al Contattore per l'Archiviazione -60 ... +80 °C Vicino al Contattore Dotato Termica L/O Relè -25 ... +60 °C Vicino al Contattore senza taglio Termico O/L Relè -40 ... +70 °C |
| Climatiche Resistere: | Categoria B secondo IEC 60947-1 Allegato Q |
| Altitudine Operativa Massima Ammissibile: | 3000 m |
| Resistenza alle Vibrazioni acc. IEC 60068-2-6: | 5 ... 300 Hz 4 g posizione di chiusura / 2 g in posizione aperta |
Tecnico UL/CSA
| Uso generale UL/CSA: | (600 V AC) 28 |
| Valutazione di cavalli vapore UL/CSA: | (120 V AC) monofase Hp 1 (240 V AC) monofase 2 Hp (Da 200 a 208 V AC) trifase da 3 kw (220 ... 240 V AC) trifase da 3 kw (440 ... 480 V AC) trifase 7-1/2 Hp (550 ... 600 V AC) trifase 10 Hp |
I certificati e le Dichiarazioni (Numero Documento)
| CB Certificato: | CB_SE-80871M3 |
| cUL Certificato: | UL_20180227_E312527_7_1 |
| Dichiarazione di Conformità CE: | 1SBD250000U1000 |
| Certificato DNV: | DNV-GL_TAE00001AF-3 |
| DNV GL Certificato: | DNV-GL_TAE00001AF-3 |
| GL Certificato: | DNV-GL_TAE00001AF-3 |
| Istruzioni e Manuali: | 1SBC101054M6801 |
| RMRS Certificato: | RMRS_1802705280 |
Contenitore Di Informazioni
| Pacchetto Di Livello 1 Unità Di: | scatola da 1 pezzo |
| Pacchetto Di Livello 1, Larghezza: | 93 mm |
| Pacchetto Di Livello 1 Di Profondità / Lunghezza: | 86 mm |
| Pacchetto Di Livello 1 Altezza: | 45 mm |
| Pacchetto Di Livello 1 Peso Lordo: | 0,33 kg |
| Pacchetto di Livello 1 EAN: | 3471523155923 |
| Pacchetto Di Livello 2 Unità: | casella di 45 pezzi |
| Pacchetto Di Livello 2 Per La Larghezza: | 250 mm |
| Pacchetto Di Livello 2 Di Profondità / Lunghezza: | 300 mm |
| Pacchetto Di Livello 2 Di Altezza: | 315 mm |
| Pacchetto Di Livello 2, Peso Lordo: | 14.85 kg |
| Livello Di Pacchetto Di 3 Unità: | 1080 pezzo |
Classificazioni
| Oggetto: Codice Di Classificazione: | Q |
| ETIM 4: | EC000066 - contattore magnetico, adattatore di commutazione |
| ETIM 5: | EC000066 - contattore magnetico, adattatore di commutazione |
| ETIM 6: | EC000066 - contattore di Potenza, commutazione di CA |
| ETIM 7: | EC000066 - contattore di Potenza, commutazione di CA |
| UNSPSC: | Trenta nove millioni cento venti un mille cinque cento venti nove |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 48 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 48 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 48 V |
| tipo di tensione per l'azionamento (EF008242) | AC/DC |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 28 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 12 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 5.5 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 3.7285 kW |
| adatto per installazione in serie (EF001126) | No |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
