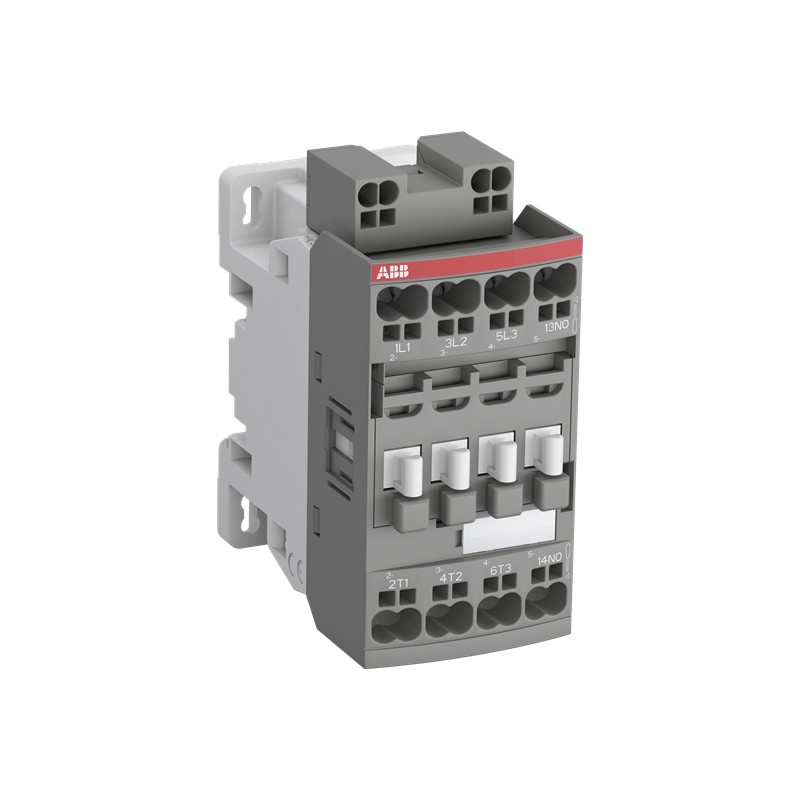

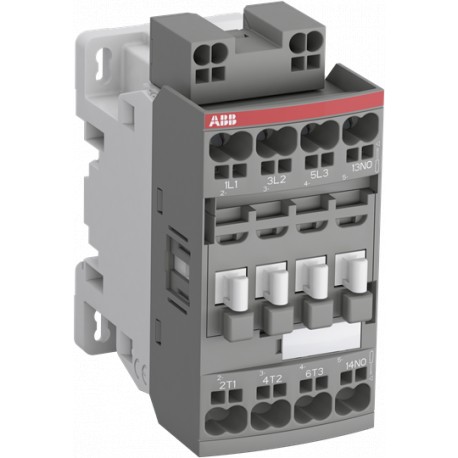

1SBL137005R1310 ABB AF09-30-10K-13 100-250V50/60HZ-DC

0/5 - 0 Opiniones

Riferimento 1SBL137005R1310

Fabbricante ABB

Descrizione:

AF09-30-10K-13 100-250V50/60HZ-DC

Maggiori dettagli

Categorie:
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Garanzia, riparazione e restituzione.

Prezzo totale: $48.14

Prezzo unitario: $48.14

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati. Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲

Ordinazione
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85364900
Download Piu' Usati
EPLAN Data	9AAC159656_EPLAN
Scheda tecnica	1SBC100214C0202
Istruzioni e manuali	1SBC101054M6801
Istruzioni e manuali (parte 2)	1SAC200017M0002
CAD Dimensional Drawing	2CDC001079B0201
Dimensioni
Larghezza prodotto	45 mm
Profondità prodotto	77 mm
Altezza prodotto	92.3 mm
Peso netto prodotto	0.285 kg
Dati tecnici
Numero di contatti principali NA	3
Numero di contatti principali NC	0
Numero di contatti ausiliari NA	1
Numero di contatti ausiliari NC	0
Numero di poli	3P
Norme di riferimento	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1
Tensione nominale di funzionamento	Circuito Ausiliario 690 V
	Circuito Principale 690 V
Frequenza nominale (f)	Circuito Ausiliario 50 / 60 Hz
	Circuito di Controllo 50 / 60 Hz
	Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (I_th)	secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A
	secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (I_e)	(690 V) 40 °C 25 A
	(690 V) 60 °C 25 A
	(690 V) 70 °C 22 A
Corrente nominale di funzionamento AC-3 (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corrente nominale di funzionamento AC-3e (I_e)	(415 V) 60 °C 9 A
	(440 V) 60 °C 9 A
	(500 V) 60 °C 9.5 A
	(690 V) 60 °C 7 A
	(380 / 400 V) 60 °C 9 A
	(220 / 230 / 240 V) 60 °C 9 A
Corrente nominale di funzionamento AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Corrente nominale di funzionamento DC-1 (I_e)	(110 V) 1-Pole, 40 °C 10 A
	(110 V) 1-Pole, 60 °C 10 A
	(110 V) 1-Pole, 70 °C 10 A
	(110 V) 2 Poles in Series, 40 °C 25 A
	(110 V) 2 Poles in Series, 60 °C 25 A
	(110 V) 2 Poles in Series, 70 °C 22 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 10 A
	(220 V) 2 Poles in Series, 60 °C 10 A
	(220 V) 2 Poles in Series, 70 °C 10 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 22 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 22 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-3 (I_e)	(110 V) 1-Pole, 40 °C 6 A
	(110 V) 1-Pole, 60 °C 6 A
	(110 V) 1-Pole, 70 °C 6 A
	(110 V) 2 Poles in Series, 40 °C 25 A
	(110 V) 2 Poles in Series, 60 °C 25 A
	(110 V) 2 Poles in Series, 70 °C 22 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 6 A
	(220 V) 2 Poles in Series, 60 °C 6 A
	(220 V) 2 Poles in Series, 70 °C 6 A
	(220 V) 3 Poles in Series, 40 °C 25 A
	(220 V) 3 Poles in Series, 60 °C 25 A
	(220 V) 3 Poles in Series, 70 °C 22 A
	(72 V) 1-Pole, 40 °C 25 A
	(72 V) 1-Pole, 60 °C 25 A
	(72 V) 1-Pole, 70 °C 22 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-5 (I_e)	(110 V) 1-Pole, 40 °C 4 A
	(110 V) 1-Pole, 60 °C 4 A
	(110 V) 1-Pole, 70 °C 4 A
	(110 V) 2 Poles in Series, 40 °C 10 A
	(110 V) 2 Poles in Series, 60 °C 10 A
	(110 V) 2 Poles in Series, 70 °C 10 A
	(110 V) 3 Poles in Series, 40 °C 25 A
	(110 V) 3 Poles in Series, 60 °C 25 A
	(110 V) 3 Poles in Series, 70 °C 22 A
	(220 V) 2 Poles in Series, 40 °C 4 A
	(220 V) 2 Poles in Series, 60 °C 4 A
	(220 V) 2 Poles in Series, 70 °C 4 A
	(220 V) 3 Poles in Series, 40 °C 9 A
	(220 V) 3 Poles in Series, 60 °C 9 A
	(220 V) 3 Poles in Series, 70 °C 9 A
	(72 V) 1-Pole, 40 °C 9 A
	(72 V) 1-Pole, 60 °C 9 A
	(72 V) 1-Pole, 70 °C 9 A
	(72 V) 2 Poles in Series, 40 °C 25 A
	(72 V) 2 Poles in Series, 60 °C 25 A
	(72 V) 2 Poles in Series, 70 °C 22 A
	(72 V) 3 Poles in Series, 40 °C 25 A
	(72 V) 3 Poles in Series, 60 °C 25 A
	(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Corrente nominale di funzionamento AC-3 (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Corrente nominale di funzionamento AC-3e (P_e)	(415 V) 4 kW
	(440 V) 4 kW
	(500 V) 5.5 kW
	(690 V) 5.5 kW
	(380 / 400 V) 4 kW
	(220 / 230 / 240 V) 2.2 kW
Corrente nominale ammissibile di breve durata (I_cw)	at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
	at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
	for 0.1 s 140 A
	per 1 s 100 A
Massimo potere di interruzione	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
	cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Tensione nominale di isolamento (U_i)	acc. to IEC 60947-4-1 690 V
	acc. to IEC 60947-5-1 690 V
	secondo UL/CSA 600 V
Tensione di tenuta ad impulso (U_imp)	6 kV
Massima frequenza di commutazione elettrica	AC-1 600 cicli orari
	AC-15 1200 cicli orari
	AC-2 / AC-4 300 cicli orari
	AC-3 1200 cicli orari
	DC-13 900 cicli orari
Massima frequenza di commutazione meccanica	3600 cicli orari
Tensione nominale circuito di controllo (U_c)	50 Hz 100 ... 250 V
	60 Hz 100 ... 250 V
	Funzionamento in DCin CD 100 ... 250 V
Perdita di potenza	at 6 A per Pole 0.1 W
	a Condizioni Operative Nominali AC-1 per Polo 1.14 W
	a Condizioni Operative Nominali AC-3 per Polo 0.15 W
Tempo di manovra	Between Coil De-energization and NC Contact Closing 13 ... 98 ms
	Between Coil De-energization and NO Contact Opening 11 ... 95 ms
	Between Coil Energization and NC Contact Opening 38 ... 90 ms
	Between Coil Energization and NO Contact Closing 40 ... 95 ms
Montaggio su barra DIN	TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
	TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)	2 x M4 Screws Placed Diagonally
Sezioni dei cavi-circuito principale	Flexible with Ferrule 1/2x 0.5 ... 4 mm²
	Flexible with Insulated Ferrule 1x 0.5 ... 4 mm²
	Flexible with Insulated Ferrule 2x 0.5 ... 2.5 mm²
	Flessibile 1/2x 0.5 ... 4 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
	Rigid Stranded 1/2x 4 ... 6 mm²
Sezioni dei cavi-circuito ausiliario	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flessibile 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Sezioni dei cavi-circuito di controllo	Flexible with Ferrule 1/2x 0.5 ... 2.5 mm²
	Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
	Flessibile 1/2x 0.5 ... 2.5 mm²
	Rigid Solid 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavo	Circuito Ausiliare 10 mm
	Circuito di Controllo 10 mm
	Circuito Principale 10 mm
Grado di protezione	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
	secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Tipo di morsetto	Push-in Spring Terminals
Nome prodotto	Contattori fino a 100A
Reparto tecnico UL/CSA
Taglia NEMA	00
Continuous Current Rating NEMA	9 A
Horsepower Rating NEMA	(115 V AC) Single Phase 1/3 Hp
	(200 V AC) Three Phase 1-1/2 Hp
	(230 V AC) Single Phase 1 Hp
	(230 V AC) Three Phase 1-1/2 Hp
	(460 V AC) Three Phase 2 Hp
	(575 V AC) Three Phase 2 Hp
Massima tensione di funzionamento UL/CSA	Circuito Principale 600 V
Potenza nominale di impiego UL/CSA	(600 V AC) 25 A
Portata UL/CSA	(120 V AC) Monofase 3/4 hp
	(200 ... 208 V AC) Tre Fasi 2 hp
	(220 ... 240 V AC) Tre Fasi 2 hp
	(240 V AC) Monofase 1-1/2 hp
	(440 ... 480 V AC) Tre Fasi 5 hp
	(550 ... 600 V AC) Tre Fasi 7-1/2 hp
Sezioni dei cavi circuito principale UL/CSA	Rigid Solid 1/2x 18-14 AWG
	Rigid Stranded 1/2x 18-10 AWG
Sezioni dei cavi circuito ausiliario UL/CSA	Rigid Solid 1/2x 18-14 AWG
Sezioni dei cavi circuito di controllo UL/CSA	Rigid Solid 1/2x 18-14 AWG
Amperaggio motore uso pieno carico	(120 V AC) Monofase 13.8 A
	(200 ... 208 V AC) Tre Fasi 7.8 A
	(220 ... 240 V AC) Tre Fasi 6.8 A
	(240 V AC) Monofase 10 A
	(440 ... 480 V AC) Tre Fasi 7.6 A
	(550 ... 600 V AC) Tre Fasi 9 A
Dati ambientali
Temperatura ambiente	Close to Contactor without Thermal O/L Relay -40 ... 70 °C
	Close to Contactor for Storage -60 ... +80 °C
Resistenza climatica	Categoria B secondo IEC 60947-1 Allegato Q
Massima altitudine d'esercizio permessa	Without Derating 3000 m
Resistenza alle vibrazioni secondo IEC 60068-2-6	4g Closed Position & 2g Open position 5 ... 300 Hz
Grado di inquinamento	3
Material Compliance
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
REACH Declaration	2CMT2021-006202
Informazioni RoHS	2CMT2021-006277
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA	2CMT2023-006525
CN8	Business to Business
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions	1SBC101080M6801
Dichiarazione prodotto ambientale - EPD	1SBD250584E3000
Sustainable Material Content in Packaging (wt. %)	Recycled Cardboard - 86 %
Sustainable Material Content in Product (wt. %)	Recycled Metal - 28 %
Certificati e dichiarazioni (numero del documento)
Certificato ABS	ABS_20-2060694-PDA
Certificato CB	CB_SE-113345
Certificato CCC	CCC_2024010304656669
Certificato CQC	CQC2010010304445624
	CQC2020010304298240
Declaration of Conformity - CCC	2020980304001253
	2020980304001082
Dichiarazione di conformità - CE	1SBD250000U1000
Declaration of Conformity - UKCA	1SBD250031U1000
Certificato DNV	DNV_TAE00001AF-4
Certificato LR	LRS_LR23403517TA-02
Certificato RINA	RINA_ELE142224XG
Certificato RMRS	RMRS_1802705280
Certificato UL	UL-US-2150887-5
	UL-CA-2142658-5
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	93 mm
Profondità imballo livello 1	86 mm
Altezza imballo livello 1	45 mm
Peso lordo imballo livello 1	0.3 kg
EAN imballo livello 1	3471523154032
Unità imballo livello 2	box 21 pezzo (i)
Larghezza imballo livello 2	250 mm
Profondità imballo livello 2	300 mm
Altezza imballo livello 2	315 mm
Peso lordo imballo livello 2	13.5 kg
Classificazioni e standard esterni
Codice classificazione oggetto	Q
ETIM 7	EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8	EC000066 - Power contactor, AC switching
ETIM 9	EC000066 - Power contactor, AC switching
eClass	V11.0 : 27371003
UNSPSC	39121529
Codice categoria granulare IDEA (IGCC)	4758 >> Iec Contactors
E-Number (Finland)	3707851
E-Number (Sweden)	3210583

ETIM for 1SBL137005R1310 Apparecchi elettrici a bassa tensione (EC000066)
Caratteristica	Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978)	100 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979)	100 V
tensione di alimentazione pilota nominale DC (EF003980)	100 V
tipo di tensione per l'azionamento (EF008242)	AC/DC
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393)	25 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)	9 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364)	4 kW
potenza d'esercizio nominale NEMA (EF011960)	1.4914 kW
adatto per installazione in serie (EF001126)	No
numero di contatti ausiliari, contatti di chiusura (EF001376)	1
numero di contatti ausiliari, contatti di riposo (EF001377)	0
tipo di collegamento circuito elettrico principale (EF006819)	raccordo a molla
numero di contatti di apertura, contatti principali (EF001375)	0
numero di contatti di chiusura, contatti principali (EF001374)	3

Datasheet - PDF

▲

Titolo:	Dimensione:	Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione

Inserisci recensione

nascondi form

Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare? Si No

	Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Valutazione dei clienti:

Prodotto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Valutazione dei clienti:

Prodotto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 31295 WÖHNER Porta fusibili classe CC 1p
5 / 5 Usefull product

— B rahul 2025-09-18
Valutazione dei clienti:

Prodotto: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 residu
