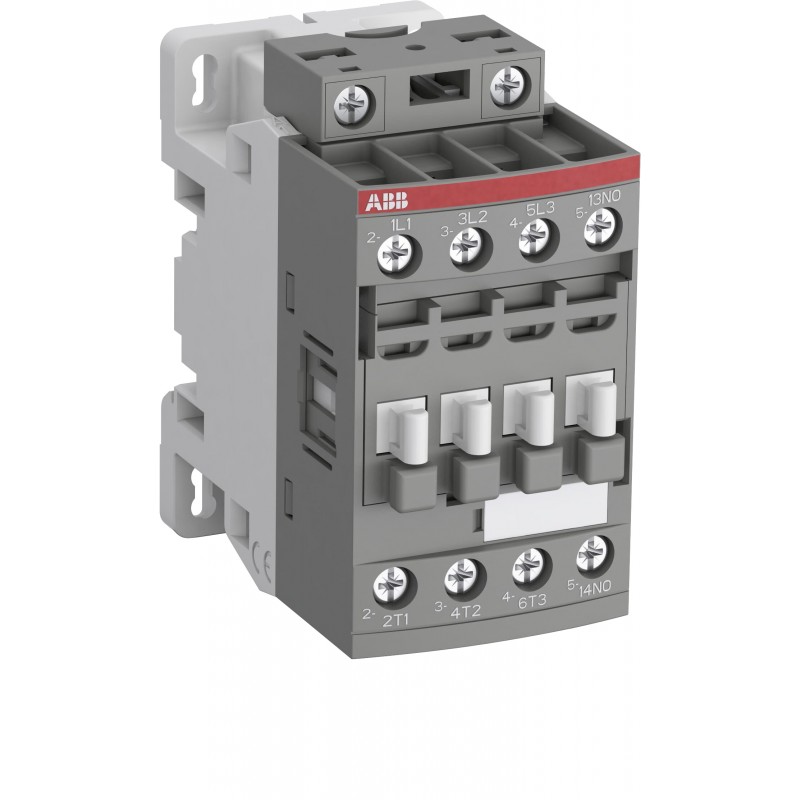

1SBL131001R8801 ABB AFC09-30-01-88 Contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL131001R8801 ABB AFC09-30-01-88 Contattore

1SBL131001R8801

ABB

AFC09-30-01-88 Contattore

Contattore AFC09-30-01-88

AFC09-30-01-88 Contattore 3P 230-240V 50 Hz240-260V 60 Hz

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $41.25
Prezzo unitario: $41.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SBC100219C0201
Istruzioni e manuali1SBC101027M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto45 mm
Profondità prodotto77 mm
Altezza prodotto86 mm
Peso netto prodotto0.303 kg
Dati tecnici
Numero di contatti principali NA3
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC1
Numero di poli3P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, UL 60335-2-40 LZGH2 A2L
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Circuito di Controllo 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-1 (Ie)(690 V) 40 °C 25 A
(690 V) 60 °C 25 A
(690 V) 70 °C 22 A
Corrente nominale di funzionamento AC-3 (Ie)(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Corrente nominale di funzionamento AC-3e (Ie)(415 V) 60 °C 9 A
(440 V) 60 °C 9 A
(500 V) 60 °C 9.5 A
(690 V) 60 °C 7 A
(380 / 400 V) 60 °C 9 A
(220 / 230 / 240 V) 60 °C 9 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corrente nominale di funzionamento DC-1 (Ie)(110 V) 1-Pole, 40 °C 10 A
(110 V) 1-Pole, 60 °C 10 A
(110 V) 1-Pole, 70 °C 10 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 10 A
(220 V) 2 Poles in Series, 60 °C 10 A
(220 V) 2 Poles in Series, 70 °C 10 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 1-Pole, 40 °C 6 A
(110 V) 1-Pole, 60 °C 6 A
(110 V) 1-Pole, 70 °C 6 A
(110 V) 2 Poles in Series, 40 °C 25 A
(110 V) 2 Poles in Series, 60 °C 25 A
(110 V) 2 Poles in Series, 70 °C 22 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 6 A
(220 V) 2 Poles in Series, 60 °C 6 A
(220 V) 2 Poles in Series, 70 °C 6 A
(220 V) 3 Poles in Series, 40 °C 25 A
(220 V) 3 Poles in Series, 60 °C 25 A
(220 V) 3 Poles in Series, 70 °C 22 A
(72 V) 1-Pole, 40 °C 25 A
(72 V) 1-Pole, 60 °C 25 A
(72 V) 1-Pole, 70 °C 22 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 1-Pole, 40 °C 4 A
(110 V) 1-Pole, 60 °C 4 A
(110 V) 1-Pole, 70 °C 4 A
(110 V) 2 Poles in Series, 40 °C 10 A
(110 V) 2 Poles in Series, 60 °C 10 A
(110 V) 2 Poles in Series, 70 °C 10 A
(110 V) 3 Poles in Series, 40 °C 25 A
(110 V) 3 Poles in Series, 60 °C 25 A
(110 V) 3 Poles in Series, 70 °C 22 A
(220 V) 2 Poles in Series, 40 °C 4 A
(220 V) 2 Poles in Series, 60 °C 4 A
(220 V) 2 Poles in Series, 70 °C 4 A
(220 V) 3 Poles in Series, 40 °C 9 A
(220 V) 3 Poles in Series, 60 °C 9 A
(220 V) 3 Poles in Series, 70 °C 9 A
(72 V) 1-Pole, 40 °C 9 A
(72 V) 1-Pole, 60 °C 9 A
(72 V) 1-Pole, 70 °C 9 A
(72 V) 2 Poles in Series, 40 °C 25 A
(72 V) 2 Poles in Series, 60 °C 25 A
(72 V) 2 Poles in Series, 70 °C 22 A
(72 V) 3 Poles in Series, 40 °C 25 A
(72 V) 3 Poles in Series, 60 °C 25 A
(72 V) 3 Poles in Series, 70 °C 22 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Potenza nominale di funzionamento AC-3 (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Potenza nominale di funzionamento AC-3e (Pe)(415 V) 4 kW
(440 V) 4 kW
(500 V) 5.5 kW
(690 V) 5.5 kW
(380 / 400 V) 4 kW
(220 / 230 / 240 V) 2.2 kW
Potenza nominale di funzionamento AC-6b (Pe)(400 / 415 V) 40 °C, 50 / 60 Hz 8.5 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 7 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 8.5 kvar
(440 V) 40 °C, 50 / 60 Hz 9 kvar
(440 V) 55 °C, 50 / 60 Hz 9 kvar
(440 V) 70 °C, 50 / 60 Hz 7.7 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 10.5 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 10.5 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 9 kvar
(690 V) 40 °C, 50 / 60 Hz 14.5 kvar
(690 V) 55 °C, 50 / 60 Hz 14.5 kvar
(690 V) 70 °C, 50 / 60 Hz 12 kvar
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 150 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 35 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 60 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 300 A
at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 80 A
for 0.1 s 140 A
per 1 s 100 A
Massimo potere di interruzionecos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 106 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-4-1 690 V
acc. to IEC 60947-5-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)6 kV
Massima frequenza di commutazione elettricaAC-1 600 cicli orari
AC-15 1200 cicli orari
AC-2 / AC-4 300 cicli orari
AC-3 1200 cicli orari
DC-13 900 cicli orari
Massima frequenza di commutazione meccanica3600 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 230 ... 240 V
60 Hz 240 ... 260 V
Consumo bobinaValore Medio di Ritenuta 50 / 60 Hz 8 V·A
Valore Medio di Attrazione 50 Hz 70 V·A
Valore Medio di Attrazione 60 Hz 66 V·A
Perdita di potenzaat 6 A per Pole 0.1 W
a Condizioni Operative Nominali AC-1 per Polo 0.8 W
a Condizioni Operative Nominali AC-3 per Polo 0.1 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 9 ... 20 ms
Between Coil De-energization and NO Contact Opening 4 ... 18 ms
Between Coil Energization and NC Contact Opening 7 ... 21 ms
Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)2 x M4 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 0.75 ... 6 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 4 mm²
Rigid Stranded 1/2x 1 ... 6 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito Ausiliare 10 mm
Circuito di Controllo 10 mm
Circuito Principale 10 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20
Cacciavite raccomandatoPozidriv PZ
Coppia di serraggioCircuito Ausiliare 1.2 N·m
Control Circuit 1.2 N·m
Circuito Principale 1.5 N·m
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor
Reparto tecnico UL/CSA
Taglia NEMA00
Continuous Current Rating NEMA9 A
Horsepower Rating NEMA(115 V AC) Single Phase 1/3 Hp
(200 V AC) Three Phase 1-1/2 Hp
(230 V AC) Single Phase 1 Hp
(230 V AC) Three Phase 1-1/2 Hp
(460 V AC) Three Phase 2 Hp
(575 V AC) Three Phase 2 Hp
Massima tensione di funzionamento UL/CSACircuito Principale 600 V
Potenza nominale di impiego UL/CSA(600 V AC) 25 A
Portata UL/CSA(120 V AC) Monofase 3/4 hp
(200 ... 208 V AC) Tre Fasi 2 hp
(220 ... 240 V AC) Tre Fasi 2 hp
(240 V AC) Monofase 1-1/2 hp
(440 ... 480 V AC) Tre Fasi 5 hp
(550 ... 600 V AC) Tre Fasi 7-1/2 hp
Sezioni dei cavi circuito principale UL/CSARigid Solid 1/2x 16-10 AWG
Rigid Stranded 1/2x 16-10 AWG
Sezioni dei cavi circuito ausiliario UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Sezioni dei cavi circuito di controllo UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 11 in·lb
Control Circuit 11 in·lb
Circuito Principale 13 in·lb
Amperaggio motore uso pieno carico(120 V AC) Monofase 13.8 A
(200 ... 208 V AC) Tre Fasi 7.8 A
(220 ... 240 V AC) Tre Fasi 6.8 A
(240 V AC) Monofase 10 A
(440 ... 480 V AC) Tre Fasi 7.6 A
(550 ... 600 V AC) Tre Fasi 9 A
Dati ambientali
Temperatura ambienteClose to Contactor Fitted with Thermal O/L Relay -25 ... 60 °C
Close to Contactor without Thermal O/L Relay -40 ... 70 °C
Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 60 °C
Close to Contactor without Thermal O/L Relay (Uc) -40 ... 70 °C
Close to Contactor for Storage -60 ... +80 °C
Resistenza climaticaCategory B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Resistenza alle vibrazioni secondo IEC 60068-2-64g Closed Position & 2g Open position 5 ... 300 Hz
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
A2L Certificate – UL9AKK108469A4886
9AKK108469A4887
Certificato BVBV_2634H24898C0
Certificato CB9AKK108471A9033
Certificato CCSGZ23PTB00147
Certificato CQCCQC2010010304445624
Declaration of Conformity - CCC2020980304001253
Dichiarazione di conformità - CE1SBD250024U1000
Declaration of Conformity - UKCA1SBD250045U1000
Certificato DNV9AKK108470A6934
Certificato KC9AKK108471A9568
Certificato RINA9AKK108470A5006
Certificato ULE312527-20231026
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 187 mm
Profondità imballo livello 179 mm
Altezza imballo livello 147 mm
Peso lordo imballo livello 10.324 kg
EAN imballo livello 13471523013902
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC000066 - contatore di potenza per commutazione di corrente alternata
ETIM 8EC000066 - Power contactor, AC switching
ETIM 9EC000066 - Power contactor, AC switching
eClassV11.0 : 27371003
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4755 >> Contactors

ETIM for 1SBL131001R8801 Apparecchi elettrici a bassa tensione (EC000066)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 230 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 240 V
tipo di tensione per l'azionamento (EF008242) AC
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 25 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 9 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 4 kW
potenza d'esercizio nominale NEMA (EF011960) 1.4914 kW
adatto per installazione in serie (EF001126) No
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 1
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 0
numero di contatti di chiusura, contatti principali (EF001374) 3

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
