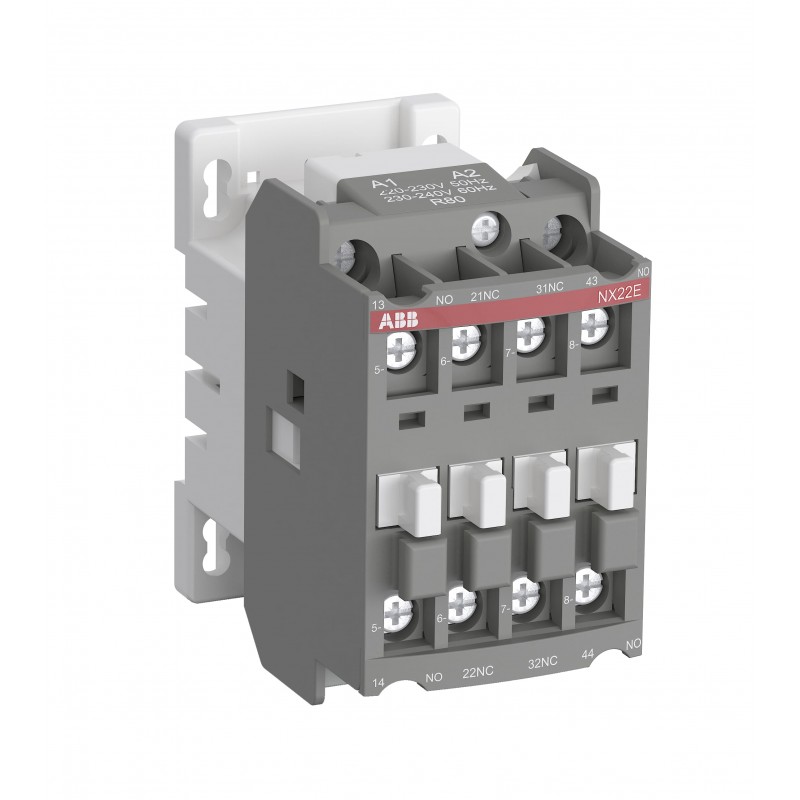

1SBH901074R8122 ABB NX22E-81 24V50/60Hz
1SBH901074R8122
ABB
NX22E-81 24V50/60Hz
NX22E-81 24V 50/60Hz Contactor relay
Apparecchi elettrici a bassa tensione > Contattore ausiliario
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC178845_EPLAN |
| Scheda tecnica | 1SBC100187L0203 |
| Istruzioni e manuali | No |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 44 mm |
| Profondità prodotto | 74 mm |
| Altezza prodotto | 74 mm |
| Peso netto prodotto | 0.315 kg |
| Dati tecnici | |
| Numero di contatti ausiliari NA | 2 |
| Numero di contatti ausiliari NC | 2 |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V |
| Circuito Principale 690 V | |
| Frequenza nominale (f) | Circuito Ausiliario 50 / 60 Hz |
| Circuito Principale 50 / 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (380 / 400 V) 3 A | |
| (400 / 440 V) 2 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.30 A / 66 W | |
| (250 V) 0.30 A / 75 W | |
| Corrente nominale ammissibile di breve durata (Icw) | for 0.1 s 140 A |
| per 1 s 100 A | |
| Tensione nominale di isolamento (Ui) | secondo IEC 60947-5-1 e VDE 0110 (Gr. C) 690 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 1200 cicli orari |
| DC-13 900 cicli orari | |
| Massima frequenza di commutazione meccanica | 6000 cicli orari |
| Tensione nominale circuito di controllo (Uc) | 50 Hz 24 V |
| 60 Hz 24 V | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 9 ... 16 ms |
| Between Coil De-energization and NO Contact Opening 4 ... 11 ms | |
| Between Coil Energization and NC Contact Opening 7 ... 21 ms | |
| Between Coil Energization and NO Contact Closing 10 ... 26 ms | |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 |
| Coppia di serraggio | Circuito Ausiliare 1 N·m |
| Control Circuit 1 N·m | |
| Tipo di morsetto | Screw Terminals |
| Nome prodotto | Block Contactor Relay |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 in·lb |
| Control Circuit 9 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor Fitted with Thermal O/L Relay -25 ... 55 °C |
| Close to Contactor without Thermal O/L Relay -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 70 °C | |
| Resistenza climatica | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP semplificato | 212f546a-f10a-4bd4-a6f0-c86db9c81b1f Belgio (BE) |
| 3b81562d-1bb8-4957-920d-f0a414163bb3 Estonia (EE) | |
| 4e4873ee-fa75-4e29-971e-bddaa5412d4e Norvegia (NO) | |
| 586a0403-6913-4493-b45e-fad58ebfa479 Germania (DE) | |
| 6a65ed63-ce18-427a-8d4b-c4cc168149fb Francia (FR) | |
| 71ac3042-7aef-4735-ad72-2b25c154b3ad Repubblica Ceca (CZ) | |
| 75878517-8609-4613-975a-73138e28fe48 Polania (PL) | |
| 8b5310df-74d3-48f7-83cf-18a5f408a7bc Spagna (ES) | |
| 8bd1080d-389d-4497-b643-5f0d8a7fe9e3 Italia (IT) | |
| ab9dbc8a-4346-45ec-9fb7-c0ad6b2960ed Paesi Bassi (Olanda) (NL) | |
| c765bfeb-6e7f-4ff5-81e9-0e58336c1707 Ungheria (HU) | |
| d6b3215e-8d4b-40b0-8725-e7844f0f4f35 Finlandia (FI) | |
| e0772515-f859-46a4-b433-731929dc59e4 Polania (PL) | |
| e16fd787-00b0-41d1-9a6a-190d0d6029d9 Danimarca (DK) | |
| e43864f1-13dd-43c9-975e-0c45c24e17f3 Portogallo (PT) | |
| e8124e00-22ff-4b9b-bcb7-bf507bad4d1e Croazia (HR) | |
| ec9581aa-6168-4539-9946-341e7cef4266 Grecia (GR) | |
| f35259cb-cd62-42ca-80f8-d2e0d4725a22 Ungheria (HU) | |
| f8849fd1-69b7-428c-8562-5e58d930700d Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 9AKK107492A7071 |
| Certificato CCC | 9AKK107492A7095 |
| Certificato CQC | CQC2013010304653298 |
| Declaration of Conformity - CCC | 2020980304001057 |
| Dichiarazione di conformità - CE | 1SBD250012U1000 |
| Certificato UL | 9AKK108471A3992 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 48 mm |
| Profondità imballo livello 1 | 78 mm |
| Altezza imballo livello 1 | 79 mm |
| Peso lordo imballo livello 1 | 0.315 kg |
| EAN imballo livello 1 | 3471522388810 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000196 - contattore ausiliario, relè |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| Codice categoria granulare IDEA (IGCC) | 4755 >> Contactors |
| E-Number (Finland) | 3707376 |
