> ABB>Contattori e relè di sovraccarico>1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Relè Contattore
Prodotto precedente Prodotto successivo

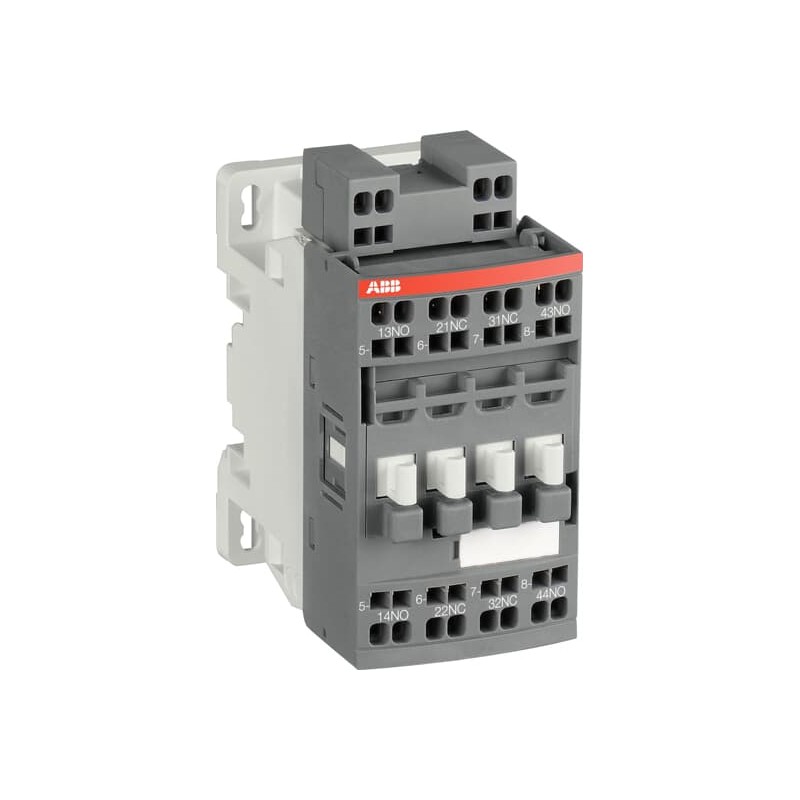

1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Relè Contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBH136059R2122 ABB NFZB22ES-21 24-60V DC Relè Contattore

1SBH136059R2122

ABB

NFZB22ES-21 24-60V DC Relè Contattore

NFZB22ES-21 24-60V50/60HZ 20-60VDC Relè contattore

Maggiori dettagli


Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


  • Tipo di prodotto esteso:
    NFZB22ES-21
  • ID prodotto:
    1SBH136059R2122
  • Ean:
    3471523108714
  • Descrizione catalogo:
    NFZB22ES-21 24-60V50/60HZ 20-60VDC Relè contattore
  • Descrizione lunga:
    NFZB.. I contattori S a 3 poli soddisfano i più recenti standard sul materiale rotabile ferroviario e consentono l'installazione nelle cabine passeggeri o conduttori per i treni che utilizzano frequentemente gallerie o metropolitane. Sono utilizzati principalmente per controllare motori trifase e circuiti di potenza fino a 690 V AC e 220 V DC. Migliorare la compattezza dell'impianto grazie all'ingombro ridotto e al montaggio in parallelo che richiede meno del 15% di larghezza (nessuna spaziatura) da -40 °C a +70 °C Conforme a tutti i principali standard sul materiale rotabile: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 e alle parti applicabili della norma EN 50155, resistenza agli urti e alle vibrazioni secondo IEC 61373 cat. 1, classe B. Raggiungere i massimi livelli di comportamento al fuoco e al fumo in conformità con la norma europea EN 45545-2 (livelli di pericolo HL2) nell'assemblaggio di gruppo. Riduci l'energia del treno con dispositivi più leggeri che richiedono il 68% in meno di consumo energetico dalla bobina in funzione. Interfaccia bobina elettronica che gestisce grandi tensioni di jitter di tensione CC, comprese varie tensioni di controllo CC Uc utilizzate per l'alimentazione della batteria e accetta alimentatori di controllo sinusoidale AC 50/60 Hz inclusi in Ucmin.... Range di tensione Ucmax. La tensione di controllo massima consentita di AC 50/60 Hz non deve essere superata (vedi dati tecnici). Ampia gamma di blocchi di contatti ausiliari per il montaggio frontale e laterale.

ordinando

  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85364900

Download più popolari

dimensioni

  • Larghezza netta del prodotto:
    45millimetro
  • Profondità prodotto/Lunghezza rete:
    77millimetro
  • Altezza netta del prodotto:
    91.5millimetro
  • Peso netto del prodotto:
    0.31Kg

tecnico

  • Numero di contatti ausiliari NO:
    2
  • Numero di contatti ausiliari NC:
    2
  • standard:
    IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 n. 60947-5-1, IEC 60077-1 (parti applicabili), IEC 60077-2 (parti applicabili), EN 50155 (parti applicabili), TR CU 001/2011, IEC 61373, Per la conferma della conformità delle parti applicabili in base alla loro applicazione e combinazione, consultare i rappresentanti di vendita ABB.
  • Tensione operativa nominale:
    Circuito ausiliario 690 V
  • Frequenza nominale (f):
    Circuito ausiliario 50 / 60 Hz
    Circuito principale 50 / 60 Hz
  • Corrente termica esterna convenzionale (Iesimo):
    Merceria. iec 60947-5-1, q x 40oC 16 A
  • Corrente operativa nominale AC-15 (Iecstasy):
    (500 V) 2 A
    (690 V) 2 A
    (24 / 127 V) 6 A
    (220 / 240 V) 4 A
    (400 / 440 V) 3 A
  • Temperatura a bassa tensione a bassa resistenza a bassa resistenza (ICw):
    per 0,1 s 140 A
    per 1 s 100 A
  • Frequenza massima di commutazione elettrica:
    (AC-15) 1200 cicli all'ora
    (DC-13) 900 cicli all'ora
  • Corrente operativa nominale DC-13 (Iecstasy):
    (24 V) 6 A / 144 W
    (48 V) 2,8 A / 134 W
    (72 V) 1 A / 72 W
    (110 V) 0,55 A / 60 W
    (125 V) 0,55 A / 69 W
    (220 V) 0,27 A / 60 W
    (250 V) 0,27 A / 68 W
    (400 V) 0,15 A / 60 W
    (500 V) 0,13 A / 65 W
    (600 V) 0,1 A / 60 W
  • Tensione di isolamento nominale (Uio):
    Merceria. IEC 60947-5-1 e VDE 0110 (Gr.C) 690 V
    Merceria. ul/CSA 600 V
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    6 kHz
  • Frequenza massima di commutazione meccanica:
    6000 cicli all'ora
  • Tensione del circuito di controllo nominale (UC):
    50 Hz 24 ... 60 V
    60 Hz 24 ... 60 V
    Operazione DC 20 ... 60 V
  • Tempo di funzionamento:
    Tra bobina di drenaggio e NC Contact Closure 13 ... 98 metri
    Tra bobina di deenergizzazione e NO Contact Opening 11 ... 95 metri
    Tra l'energizzazione della bobina e l'apertura del contatto NC 38 ... 90 metri
    Tra l'energizzazione della bobina e la chiusura a contatto NO 40 ... 95 metri
  • Montaggio della rotaia DIN:
    TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
    TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
  • Montaggio a vite (non in dotazione):
    2 x viti M4 posizionate diagonalmente
  • Grado di protezione:
    secondo IEC 60529, IEC 60947-1, EN 60529 IP20 Terminali ausiliari
    Merceria. iec 60529, IEC 60947-1, EN 60529 Terminali bobina IP20
  • Tipo terminale:
    Terminali a molla

ambientale

  • Temperatura dell'aria ambiente:
    Vicino al contattore per lo stoccaggio -60 ... +80oC
    Vicino al contattore per il funzionamento all'aperto -40 ... 70 °C
  • Sostegno al clima:
    Categoria B secondo IEC 60947-1 Allegato Q
  • Altitudine massima di esercizio consentita:
    Non valutato 3000 m
  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE

Certificati e dichiarazioni (numero di documento)

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    scatola 1 pezzo
  • Larghezza livello pacchetto 1:
    93 millimetri
  • Profondità/lunghezza livello pacchetto 1:
    79 mm
  • Altezza livello pacchetto 1:
    47 mm
  • Livello di peso lordo 1 della confezione:
    0,31 kg
  • Pacchetto EAN di livello 1:
    3471523108714
  • Unità di livello pacchetto 2:
    Scatola 27 pezzi
  • Larghezza livello pacchetto 2:
    250 mm
  • Profondità/lunghezza livello pacchetto 2:
    300 mm
  • Altezza livello pacchetto 2:
    315 millimetri
  • Peso lordo del livello del pacchetto 2:
    16,74 kg
  • Unità di livello pacchetto 3:
    1296 pezzi

Classificazioni

  • Codice di classificazione degli oggetti:
    K
  • ETIM 4:
    EC000196 - Relè di contatto
  • ETIM 5:
    EC000196 - Relè di contatto
  • ETIM 6:
    EC000196 - Relè di contatto
  • ETIM 7:
    EC000196 - Relè di contatto
  • ETIM 8:
    EC000196 - Relè di contatto
  • Classe elettronica:
    V11.0: 27371003
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
