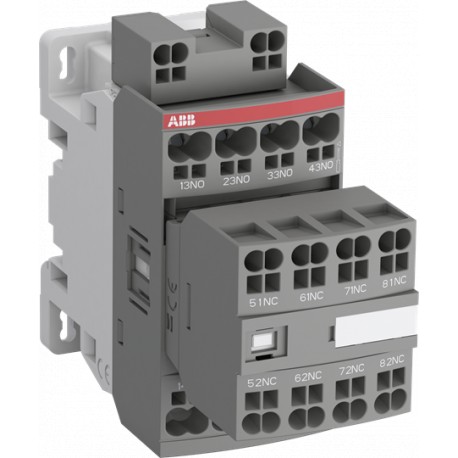

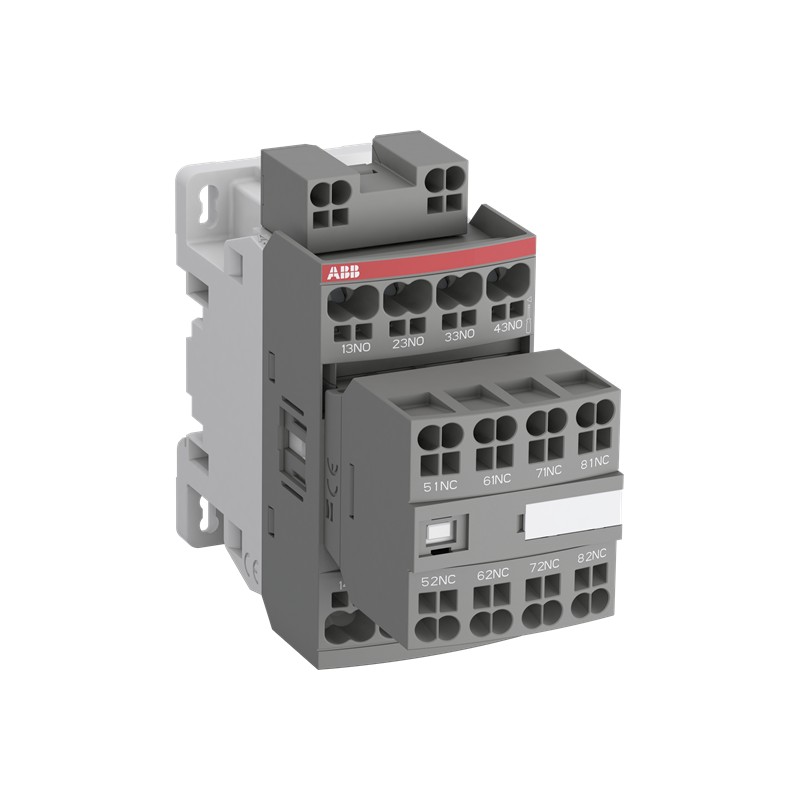

1SBH136005R2044 ABB NFZ44EK-20 12-20VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBH136005R2044 ABB NFZ44EK-20 12-20VDC

1SBH136005R2044

ABB

NFZ44EK-20 12-20VDC

NFZ44EK-20 bobina 12-20VDC

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contattore ausiliario

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $103.08
Prezzo unitario: $103.08
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
EPLAN Data9AAC159655_EPLAN
Scheda tecnica1SBC100214C0202
Istruzioni e manuali1SBC101054M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto45 mm
Profondità prodotto110.5 mm
Altezza prodotto92.3 mm
Peso netto prodotto0.36 kg
Dati tecnici
Numero di contatti ausiliari NA4
Numero di contatti ausiliari NC4
Numero di poli8P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-13
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Corrente nominale ammissibile di breve durata (Icw)for 0.1 s 140 A
per 1 s 100 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-5-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)6 kV
Massima frequenza di commutazione elettricaAC-15 1200 cicli orari
DC-13 900 cicli orari
Massima frequenza di commutazione meccanica6000 cicli orari
Tensione nominale circuito di controllo (Uc)Funzionamento in DCin CD 12 ... 20 V
Perdita di potenzaat 6 A per Pole 0.1 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 13 ... 98 ms
Between Coil De-energization and NO Contact Opening 11 ... 95 ms
Between Coil Energization and NC Contact Opening 38 ... 90 ms
Between Coil Energization and NO Contact Closing 40 ... 95 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)2 x M4 Screws Placed Diagonally
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flessibile 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 0.5 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.5 ... 1.5 mm²
Flessibile 1/2x 0.5 ... 2.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito Ausiliare 10 mm
Circuito di Controllo 10 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
Tipo di morsettoPush-in Spring Terminals
Nome prodottoContattori fino a 100A
Reparto tecnico UL/CSA
Sezioni dei cavi circuito ausiliario UL/CSARigid Solid 1/2x 18-14 AWG
Sezioni dei cavi circuito di controllo UL/CSARigid Solid 1/2x 18-14 AWG
Dati ambientali
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistenza climaticaCategoria B secondo IEC 60947-1 Allegato Q
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza alle vibrazioni secondo IEC 60068-2-64g Closed Position & 2g Open position 5 ... 300 Hz
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SBC101080M6801
Dichiarazione prodotto ambientale - EPD1SBD250584E3000
Sustainable Material Content in Packaging (wt. %)Recycled Cardboard - 86 %
Sustainable Material Content in Product (wt. %)Recycled Metal - 28 %
Certificati e dichiarazioni (numero del documento)
Certificato ABSABS_20-2060694-PDA
Certificato CBCB_SE-116792
Certificato CCCCCC_2024010303656666
Declaration of Conformity - CCCCQC2011010303465426
Dichiarazione di conformità - CE1SBD250005U1000
Declaration of Conformity - UKCA1SBD250036U1000
Certificato DNVDNV_TAE00001BV-5
Certificato LRLRS_LR2003684TA-02
Certificato RINARINA_ELE142224XG
Certificato RMRSRMRS_1802702280
Certificato ULUL_20180227_E252354_2_1
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 193 mm
Profondità imballo livello 1111 mm
Altezza imballo livello 145 mm
Peso lordo imballo livello 10.379 kg
EAN imballo livello 13471523153905
Unità imballo livello 2box 18 pezzo (i)
Larghezza imballo livello 2250 mm
Profondità imballo livello 2300 mm
Altezza imballo livello 2315 mm
Peso lordo imballo livello 217.055 kg
Classificazioni e standard esterni
Codice classificazione oggettoK
ETIM 7EC000196 - contattore ausiliario, relè
ETIM 8EC000196 - Contactor relay
ETIM 9EC000196 - Contactor relay
eClassV11.0 : 27371001
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4763 >> Power contactor, DC switching
E-Number (Finland)3708009

ETIM for 1SBH136005R2044 Apparecchi elettrici a bassa tensione (EC000196)
Caratteristica Valore
tensione di alimentazione pilota nominale DC (EF003980) 12 V
tipo di tensione per l'azionamento (EF008242) DC
corrente d'esercizio nominale Ie, 400 V (EF001378) 3 A
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a molla
modo di montaggio (EF000003) barra DIN/vite
interfaccia (EF000594) No
numero di contatti ausiliari, contatti di riposo (EF001377) 4
numero di contatti ausiliari, contatti di chiusura (EF001376) 4
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281) 0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con indicatore a LED (EF005950) No
adatto a comando manuale (EF002978) No
