1SBH131001R8880 ABB Contattore NFC80E-88 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

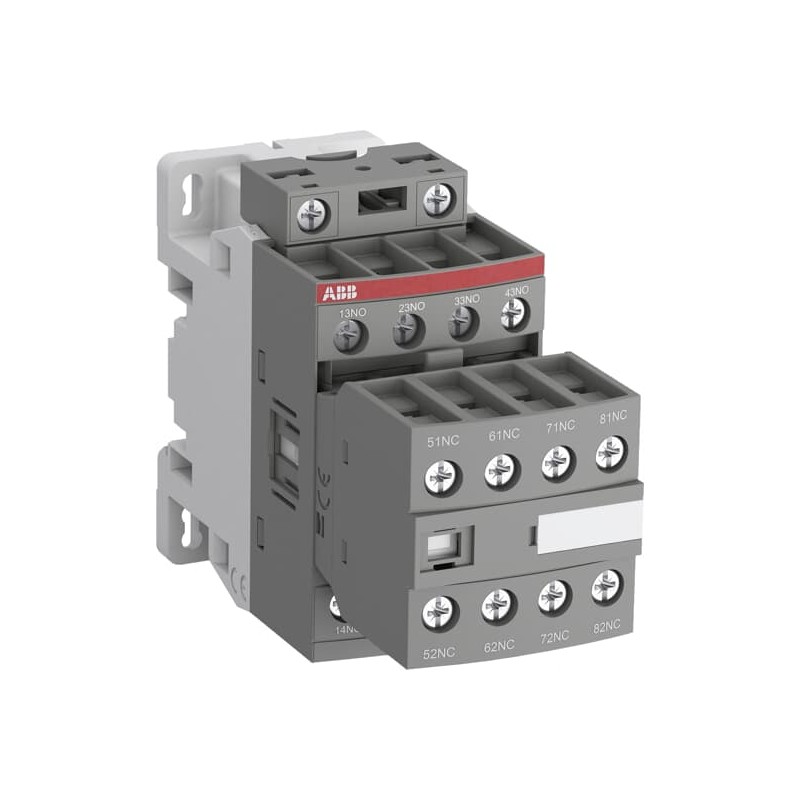

1SBH131001R8880 ABB Contattore NFC80E-88

1SBH131001R8880

ABB

Contattore NFC80E-88

NFC80E-88 Contattore ausiliario 230-240V 50 Hz 240-260V 60 Hz

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contattore ausiliario

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $72.27
Prezzo unitario: $72.27
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SBC100219C0201
Istruzioni e manuali1SBC101027M6801
Istruzioni e manuali (parte 2)1SAC200017M0002
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto45 mm
Profondità prodotto110.5 mm
Altezza prodotto86 mm
Peso netto prodotto0.352 kg
Dati tecnici
Numero di contatti principali NC0
Numero di contatti ausiliari NA8
Numero di contatti ausiliari NC0
Numero di poli8P
Norme di riferimentoIEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-5-1-14
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Circuito di Controllo 50 / 60 Hz
Circuito Principale 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.27 A / 60 W
(250 V) 0.27 A / 68 W
(400 V) 0.15 A / 60 W
(500 V) 0.13 A / 65 W
(600 V) 0.1 A / 60 W
Corrente nominale ammissibile di breve durata (Icw)for 0.1 s 140 A
per 1 s 100 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-5-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)6 kV
Massima frequenza di commutazione elettricaAC-1 0 cicli orari
AC-15 1200 cicli orari
AC-2 / AC-4 0 cicli orari
AC-3 0 cicli orari
DC-13 900 cicli orari
Massima frequenza di commutazione meccanica6000 cicli orari
Tensione nominale circuito di controllo (Uc)50 Hz 230 ... 240 V
60 Hz 240 ... 260 V
Consumo bobina2.3 W
Perdita di potenzaat 6 A per Pole 0.1 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 9 ... 20 ms
Between Coil De-energization and NO Contact Opening 4 ... 18 ms
Between Coil Energization and NC Contact Opening 7 ... 21 ms
Between Coil Energization and NO Contact Closing 10 ... 26 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Montaggio con viti (non in dotazione)2 x M4 Screws Placed Diagonally
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Rigid Solid 1/2x 1 ... 2.5 mm²
Rigid Stranded 1/2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito Ausiliare 10 mm
Circuito di Controllo 10 mm
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
Coppia di serraggioCircuito Ausiliare 1.2 N·m
Control Circuit 1.2 N·m
Tipo di morsettoScrew Terminals
Nome prodottoBlock Contactor Relay
Reparto tecnico UL/CSA
Sezioni dei cavi circuito ausiliario UL/CSARigid Solid 1/2x 18-14 AWG
Rigid Stranded 1/2x 18-14 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 11 in·lb
Control Circuit 11 in·lb
Dati ambientali
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air -40 ... 70 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +60 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistenza climaticaCategory B according to IEC 60947-1 Annex Q
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Resistenza agli urti secondo IEC 60068-2-27Closed, Shock Direction: B1 25 g
Open, Shock Direction: B1 5 g
Shock Direction: A 30 g
Shock Direction: B2 15 g
Shock Direction: C1 25 g
Shock Direction: C2 25 g
Resistenza alle vibrazioni secondo IEC 60068-2-64g Closed Position & 2g Open position 5 ... 300 Hz
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
A2L Certificate – UL9AKK108469A4893
9AKK108469A4894
Certificato BVBV_2634H24899C0
Certificato CBCB_SE-116768
Certificato CCCCCC_2024010303656666
Declaration of Conformity - CCC2020980303000175
Dichiarazione di conformità - CE1SBD250026U1000
Declaration of Conformity - UKCA1SBD250047U1000
Certificato DNV9AKK108470A6933
Certificato RINA9AKK108470A5006
Certificato ULUL-US-2343472-0
UL-CA-2337638-0
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 187 mm
Profondità imballo livello 1113 mm
Altezza imballo livello 147 mm
Peso lordo imballo livello 10.352 kg
EAN imballo livello 13471523015784
Classificazioni e standard esterni
Codice classificazione oggettoK
ETIM 7EC000196 - contattore ausiliario, relè
ETIM 8EC000196 - Contactor relay
ETIM 9EC000196 - Contactor relay
eClassV11.0 : 27371001
UNSPSC39121500
Codice categoria granulare IDEA (IGCC)4755 >> Contactors

ETIM for 1SBH131001R8880 Apparecchi elettrici a bassa tensione (EC000196)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 230 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 240 V
tipo di tensione per l'azionamento (EF008242) AC
corrente d'esercizio nominale Ie, 400 V (EF001378) 3 A
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a vite
modo di montaggio (EF000003) barra DIN/vite
interfaccia (EF000594) No
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 8
numero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281) 0
numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con indicatore a LED (EF005950) No
adatto a comando manuale (EF002978) No
