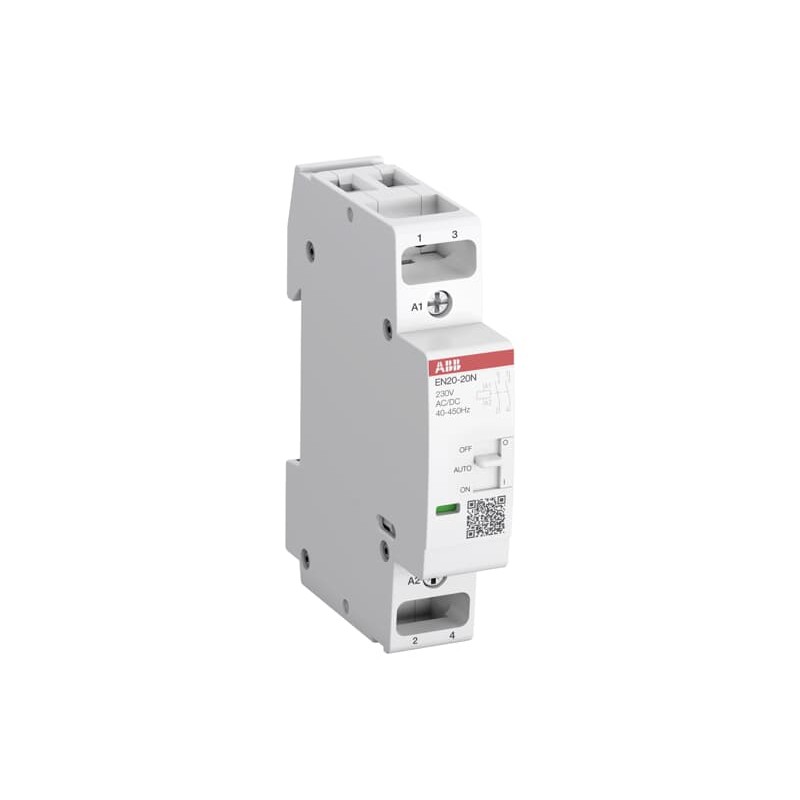

1SBE122111R0120 ABB Contatto. EN20-20N-01 2NA 24AC/DC
Riferimento: 1SBE122111R0120
Produttore: ABB
Descrizione:
Contatto. EN20-20N-01 2NA 24AC/DC
EN20-20N-01 Contattori Modulari (NO) 20 A - 2 NO - 0 NC - 24 V - Circuito di Controllo 400 Hz
Categorie:
- apparecchi per montaggio su guida DIN/armadio > Contattore per quadro di distribuzione
- ABB > Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC404714_EPLAN |
| Scheda tecnica | 2CDC103051C0201 |
| Istruzioni e manuali | 2CDC103043M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 18 mm |
| Profondità prodotto | 65 mm |
| Altezza prodotto | 85 mm |
| Peso netto prodotto | 0.14 kg |
| Diagramma dimensionale | 1SBB505186D3001 |
| Dati tecnici | |
| Numero di contatti principali NA | 2 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 2P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC/EN 61095 | |
| IEC 60335-2-40 A2L | |
| Tensione nominale di funzionamento | Circuito Principale 220 V DC |
| Circuito Principale 250 V AC | |
| Frequenza nominale (f) | Circuito di Controllo 400 Hz |
| Circuito di Controllo 50 Hz | |
| Circuito di Controllo 60 Hz | |
| Circuito di Controllo DC | |
| Circuito Principale 50 Hz | |
| Circuito Principale 60 Hz | |
| Circuito Principale DC | |
| Corrente nominale di funzionamento AC-1 (Ie) | (NO) 20 A |
| Corrente nominale di funzionamento AC-3 (Ie) | (230 V) Monofase, NO 9 A |
| Corrente nominale di funzionamento AC-7a (Ie) | (NO) 20 A |
| Corrente nominale di funzionamento AC-7b (Ie) | (230 V) Monofase, NO 9 A |
| Potenza nominale di funzionamento AC-1 (Pe) | (230 V) Monofase 4.6 kW |
| Potenza nominale di funzionamento AC-3 (Pe) | (230 V) Monofase 1.3 kW |
| Potenza nominale di funzionamento AC-7a (Pe) | (230 V) Monofase 4.6 kW |
| Potenza nominale di funzionamento AC-7b (Pe) | (230 V) Monofase 1.3 kW |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1 | 8 x Ie / AC-3 |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1 | 10 x Ie / AC-3 |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 72 A |
| Tensione nominale di isolamento (Ui) | 400 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Durata elettrica | AC-1 (NO) 150000 ciclo (i) |
| AC-3 (NO) 150000 ciclo (i) | |
| AC-7a (NO) 150000 ciclo (i) | |
| AC-7b (NO) 150000 ciclo (i) | |
| Massima frequenza di commutazione elettrica | AC-1 300 cicli orari |
| AC-3 600 cicli orari | |
| AC-7a 300 cicli orari | |
| AC-7b 600 cicli orari | |
| Durata meccanica | Nr. Operations 1000000 ciclo (i) |
| Limiti d'esercizio bobina | (secondo IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensione nominale circuito di controllo (Uc) | 24 V |
| Consumo bobina | Valore Medio di Ritenuta 50 / 60 Hz 2.5 V·A |
| Valore Medio di Ritenuta DC 2.5 W | |
| Valore Medio di Attrazione 50 Hz 2.5 V·A | |
| Valore Medio di Attrazione 60 Hz 2.5 V·A | |
| Valore Medio di Attrazione DC 2.5 W | |
| Perdita di potenza | a Condizioni Operative Nominali AC-1 per Polo 1.4 W |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1x 1 ... 6 mm² |
| Flexible with Ferrule 2x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 1x 1 ... 6 mm² | |
| Flexible with Insulated Ferrule 2x 1 ... 1.5 mm² | |
| Flessibile 1x 1 ... 6 mm² | |
| Flessibile 2x 1 ... 4 mm² | |
| Rigid 1x 1 ... 10 mm² | |
| Rigid 2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito di controllo | Flexible with Ferrule 1x 1 ... 2.5 mm² |
| Flexible with Ferrule 2x 0.75 ... 1.5 mm² | |
| Flexible with Insulated Ferrule 1/2x 1 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1 mm² | |
| Flessibile 1x 1 ... 2.5 mm² | |
| Flessibile 2x 1 ... 1.5 mm² | |
| Rigid 1x 0.5 ... 4 mm² | |
| Rigid 2x 0.75 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito di Controllo 7 mm |
| Circuito Principale 10 mm | |
| Grado di protezione | IP20 |
| Cacciavite raccomandato | Circuito di Controllo Pozidriv 1 |
| Circuito Principale Pozidriv 1 | |
| Coppia di serraggio | Control Circuit 0.9 N·m |
| Circuito Principale 1.2 N·m | |
| Tipo di morsetto | Screw Terminals |
| Larghezza in numero di intervalli modulari | 1.0 |
| Nome prodotto | Contattori Modulari |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +55 °C |
| In magazzino -40 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 15g |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 121b305f-5b90-4c99-9b7d-a1e740b7cdc5 Bulgaria (BG) |
| SCIP semplificato | 824f56eb-e254-4cfe-b348-970439a81e6f Germania (DE) |
| de2d4324-2d47-4943-9d18-aaaae19f3606 Croazia (HR) | |
| 793cba64-ad33-4075-bfe4-9837a6613ce1 Repubblica Ceca (CZ) | |
| a514711b-9c6a-42bd-a5e9-8d08b557858b Polania (PL) | |
| 5945361d-323b-4f3b-aba4-86be10e1b331 Paesi Bassi (Olanda) (NL) | |
| 47f85850-ac1b-46e3-80d0-2f0e9ce60107 Danimarca (DK) | |
| 1c5dc924-f46b-4323-9ba0-14ebdb870b4b Germania (DE) | |
| df75612b-bd9a-4cf1-8500-8ae9cd01fc18 Finlandia (FI) | |
| b8504cc4-45ba-48c5-8593-2081c24cf11b Belgio (BE) | |
| 9cbd93d4-b99f-4b02-b7c6-2850da88624e Polania (PL) | |
| 71dd1f21-27e9-4987-b957-6e1b0856266f Germania (DE) | |
| a21fd4cf-c373-438c-88a2-b16db05103b8 Norvegia (NO) | |
| 984e06c9-8951-4610-9664-cbbcfb995050 Grecia (GR) | |
| 37b854f9-c24b-43f3-8c55-1af23efa1408 Ungheria (HU) | |
| bb41b006-6443-4255-bbe9-be909d682ee7 Estonia (EE) | |
| 5a6194b1-a4a3-411c-a0ef-449d38368433 Belgio (BE) | |
| 3ed81dca-6dba-419b-9841-19bbba625fa0 Francia (FR) | |
| 5769850a-4967-496c-8e1c-a64a076748e9 Ungheria (HU) | |
| 53ec2329-2541-4ad9-a1a0-2cc79fd3ccf5 Germania (DE) | |
| af0e7f81-7cac-4063-9197-c6722f2f2e69 Svezia (SE) | |
| 5d440b28-cf6e-432f-a1a2-c73055562626 Germania (DE) | |
| f4a2b9ee-bee0-4c68-9a0d-9db87bc6f237 Francia (FR) | |
| f4a7f6c6-1615-4779-a05f-c1ab8e166c8e Svezia (SE) | |
| 4989e515-ff2b-4931-8a39-1686fd4f3293 Polania (PL) | |
| 2f102729-12ab-4bcf-a5d1-2c601d00a547 Spagna (ES) | |
| 2d791a59-d1f3-4779-ac1f-509fa53d2757 Portogallo (PT) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business To Consumer |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | No non-hazardous waste is sent to a landfill |
| End Of Life Disassembling Instructions | 1SBC100156C0268 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200416H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA920000-4601 |
| Certificato CB | 1SAA920007-2001 |
| Certificato CQC | CQC2018010304057353 |
| CQC2018010304057344 | |
| Declaration of Conformity - CCC | 2020980304001370 |
| 2020980304001371 | |
| Dichiarazione di conformità - CE | 1SAD101100-3301 |
| Declaration of Conformity - UKCA | 1SAD201100-3301 |
| Certificato EAC | 1SAA920003-2701 |
| Certificato NF | 1SAA920002-1201 |
| Certificato RMRS | 1SAA920000-0705 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 88 mm |
| Profondità imballo livello 1 | 20 mm |
| Altezza imballo livello 1 | 71 mm |
| Peso lordo imballo livello 1 | 0.14 kg |
| EAN imballo livello 1 | 3471523004689 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC001653 - contattore da impianti per installazione in serie |
| ETIM 8 | EC001653 - Installation contactor for distribution board |
| ETIM 9 | EC001653 - Installation contactor for distribution board |
| eClass | V11.0 : 27142308 |
| UNSPSC | 39121529 |
| Codice categoria granulare IDEA (IGCC) | 4759 >> Installation contactor for distribution board |
| E-Number (Finland) | 3707803 |
ETIM for 1SBE122111R0120 Apparecchi per montaggio su guida DIN/a incasso (EC001653)
Nome caratteristica
Valore caratteristica
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica220 V
Nome caratteristicacorrente d'esercizio nominale (EF007679)
Valore caratteristica20 A
Nome caratteristicacategoria d'uso secondo EN IEC 60947-4-1 (EF017125)
Valore caratteristicaAC-1
Nome caratteristicatensione di azionamento nominale (EF008409)
Valore caratteristica24 V
Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaAC/DC
Nome caratteristicatipo di tensione di azionamento (EF005293)
Valore caratteristicaAC/DC
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica2
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicacursore per commutazione manuale (EF005240)
Valore caratteristicaSì
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica1
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica58 mm
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicacon funzione giorno/notte (EF021124)
Valore caratteristicaSì
Nome caratteristicasenza ronzio (EF016334)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
