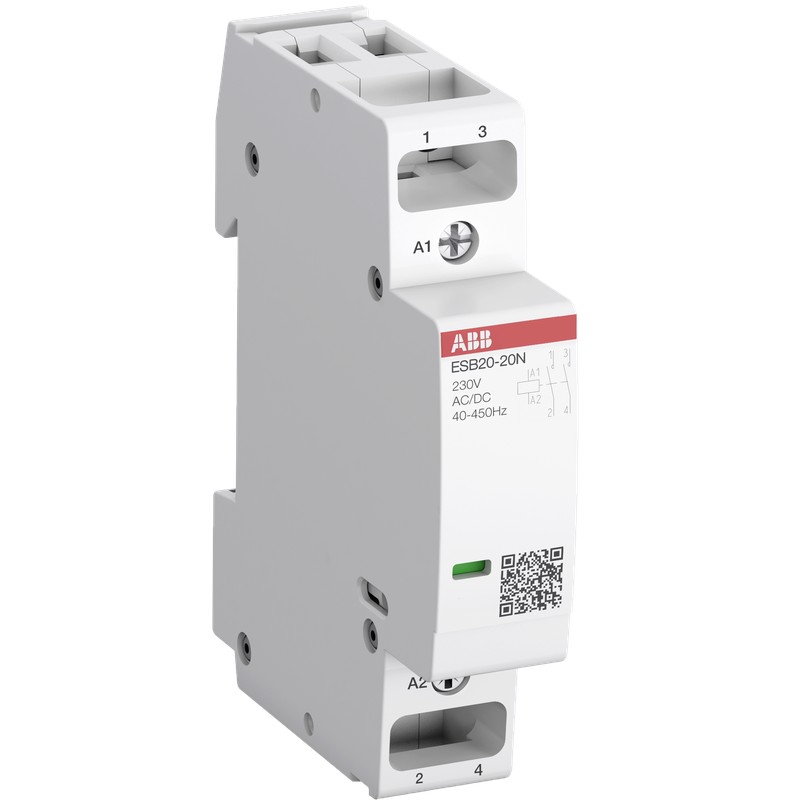

1SBE121111R0620 ABB Il contatto. ESB20-20N-06-2NA 230AC/DC
1SBE121111R0620
ABB
Il contatto. ESB20-20N-06-2NA 230AC/DC
ESB20-20N-06 Installazione di Contattore
Altri dispositivi modulari
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲Ordinazione
| Pacchetto di Livello 1 EAN: | 3471523004641 |
| Quantità Di Ordine Minimo: | 1 pezzo |
| Numero Di Tariffa Doganale: | Ottanta cinque millioni tre cento sessanta cinque mila ottanta |
Popolari Download
| Istruzioni e Manuali: | 2CDC103043M6801 |
Dimensioni
| Netto Del Prodotto Larghezza: | 18 mm |
| Netto Del Prodotto Altezza: | 85 mm |
| Netto Del Prodotto Profondità / Lunghezza: | 65 mm |
| Peso Netto Del Prodotto: | 0,14 kg |
Tecnico
| Tensione Nominale Di Funzionamento: | Principale Circuito 220 V DC Circuito principale 250 V AC |
| Nominale Del Circuito Di Controllo Tensione (Uc): | 230 V |
| Frequenza nominale (f): | Circuito di controllo DC Circuito Di Controllo 50 Hz Circuito Di Controllo 60 Hz Circuito Di Controllo A 400 Hz Circuito principale DC Circuito Principale Di 50 Hz Circuito Principale 60 Hz |
| Corrente di funzionamento nominale AC-1 (Ie): | (NO) 20 |
| Corrente di funzionamento nominale AC-3 (mie): | (230 V) monofase, N. 9 UN |
| Potenza nominale di funzionamento AC-1 (Pe): | (230 V) monofase, NO 4.6 kW |
| Potenza nominale di funzionamento AC-3 (Pe): | (230 V) monofase, NO 1.3 kW |
| Corrente di funzionamento nominale AC-7a (mie): | (NO) 20 |
| Potenza nominale di funzionamento AC-7a (Pe): | (230 V) monofase, NO 4.6 kW |
| Corrente di funzionamento nominale AC-7b (mie): | (230 V) monofase, N. 9 UN |
| Potenza nominale di funzionamento AC-7b (Pe): | (230 V) monofase, NO 1.3 kW |
| Si Consiglia La Vite Driver: | Circuito Di Controllo Pozidriv 1 Circuito Principale Pozidriv 1 |
| Nominale Di Tenuta Ad Impulso Tensione (Uimp): | 6 kV |
| Tensione Nominale Di Isolamento (Uio): | acc. a IEC 60947-4-1 e VDE 0110 (Gr. C) 400 V |
| Collegamento Capacità Del Circuito Principale: | Flessibile con Puntale 1x 1 ... 6 mm2 Flessibile con Puntale 2x 1 ... 2.5 mm2 Flessibile con isolamento del Puntale 1x 1 ... 6 mm2 Flessibile con isolamento del Puntale 2x 1 ... 1,5 mm2 1x flessibile 1 ... 6 mm2 Flessibile 2x 1 ... 4 mm2 Rigida 1x 1 ... 10 mm2 Rigida 2x 1 ... 4 mm2 |
| Collegamento Capacità Del Circuito Di Controllo: | Flessibile con Puntale 1x 1 ... 2.5 mm2 Flessibile con Puntale 2x 0,75 ... 1,5 mm2 Flessibile con isolamento del Puntale 1x 1 ... 2.5 mm2 Flessibile con isolamento del Puntale 2x 0.75 ... 1 mm2 1x flessibile 1 ... 2.5 mm2 Flessibile 2x 1 ... 1,5 mm2 Rigida 1x 0.5 ... 4 mm2 Rigida 2x 0.75 ... 2.5 mm2 |
| Coppia Di Serraggio: | Circuito di controllo 0.9 N·m Circuito principale 1.2 N·m |
| Filo Di Lunghezza Di Spelatura: | Circuito di controllo 7 mm Circuito principale 10 mm |
| Grado di Protezione: | IP20 |
| Elettrici Durata: | AC-1 (N) 150000 ciclo AC-3 (NO) 150000 ciclo AC-7a (NO) 150000 ciclo AC-7b (NO) 150000 ciclo |
| Durata Meccanica: | 1000000 ciclo |
| Numero di Poli: | Due |
| Numero di Contatti NC: | Zero |
| Numero di Contatti: | Due |
| Larghezza in Numero di Modulare le Distanze: | Uno |
| Grado Di Inquinamento: | Tre |
Ambientale
| Temperatura Dell'Aria: | Funzionamento -25 ... +55 °C Di Stoccaggio -40 ... +80 °C |
| Altitudine Operativa Massima Ammissibile: | 2000 m |
| Resistenza agli Urti acc. a IEC 60068-2-27: | 11 ms Impulso 15g |
| RoHS Status: | A seguito dell'UE Direttiva 2011/65/UE |
Tecnico UL/CSA
| Tensione massima UL/CSA: | Circuito principale 240 V AC |
| Valutazione di cavalli vapore UL/CSA: | (220 ... 240 V AC) monofase, N. 1 Hp |
| Collegamento Capacità del Circuito Principale UL/CSA: | Solido 14-8 AWG Stranded 14-8 AWG |
| Collegamento Capacità del Circuito di Controllo UL/CSA: | Solido 16-10 AWG Stranded 16-10 AWG |
| Coppia di serraggio UL/CSA: | Circuito di controllo 8 in·lb Circuito principale 11 in·lb |
I certificati e le Dichiarazioni (Numero Documento)
| CB Certificato: | 1SAA920007-2001 |
| Certificato CCC: | 1SAA920005-3801 |
| cULus Certificato: | cUL E191658 |
| Dichiarazione di Conformità CE: | 1SAD938501-0302 |
| Istruzioni e Manuali: | 2CDC103043M6801 |
| NF Certificato: | 1SAA920002-1201 |
| RMRS Certificato: | 1SAA920000-0705 |
| RoHS Informazioni: | 1SBD251033E1001 |
Contenitore Di Informazioni
| Pacchetto Di Livello 1 Unità Di: | 1 pezzo |
| Pacchetto Di Livello 1, Larghezza: | 20 mm |
| Pacchetto Di Livello 1 Altezza: | 89 mm |
| Pacchetto Di Livello 1 Di Profondità / Lunghezza: | 73 mm |
| Pacchetto Di Livello 1 Peso Lordo: | 0,14 kg |
| Pacchetto di Livello 1 EAN: | 3471523004641 |
Classificazioni
| Oggetto: Codice Di Classificazione: | Q |
| ETIM 5: | EC001653 - contattore di Installazione per la distribuzione di bordo |
| ETIM 6: | EC001653 - contattore di Installazione per la distribuzione di bordo |
| ETIM 7: | EC001653 - contattore di Installazione per la distribuzione di bordo |
| eClass: | 7.0 27142308 |
| UNSPSC: | Trenta nove millioni cento venti un mille cinque cento venti nove |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB COMMAND SIGNALING.pdf | 4 Mbytes |
|
| PDF CATALOG ABB CONTROL AUTOMATION EN.pdf | 1 Mbytes |
|
| PDF CATALOG ABB ENERGY EFFICIENCY EN.pdf | 4 Mbytes |
|
| PDF CATALOG ABB PROTECTION SAFETY EN.pdf | 10 Mbytes |
|
