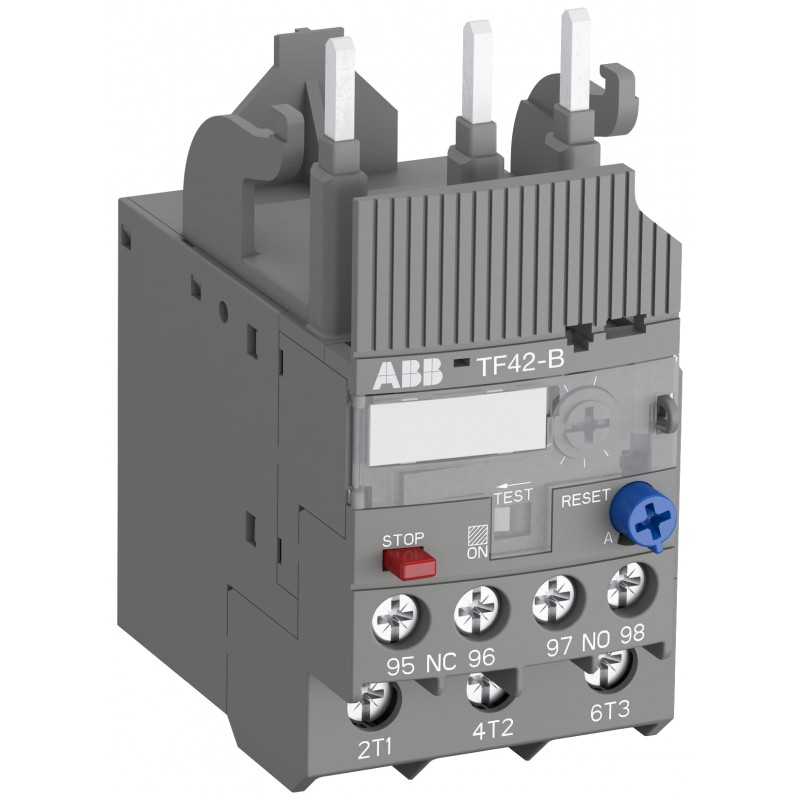

1SAZ741201R1035 ABB Sovraccarico del relè termico TF42-4.2B
1SAZ741201R1035
ABB
Sovraccarico del relè termico TF42-4.2B
TF42-4.2B Thermal Overload Relay 3.1 ... 4.2 A
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC106023D0201 |
| Istruzioni e manuali | 2CDC106022M6802 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| Time-Current Characteristic Curve | 1SAZ700506F0013 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 88.3 mm |
| Profondità prodotto | 70.5 mm |
| Peso netto prodotto | 0.13 kg |
| Dati tecnici | |
| Campo di impostazione | 3.1 ... 4.2 A |
| Tensione nominale di funzionamento | Circuito Ausiliario 600 V AC/DC |
| Circuito Principale 690 V AC | |
| Corrente nominale di funzionamento (Ie) | 4.2 A |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito Principale 50 Hz | |
| Circuito Principale 60 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Circuito Principale 6 kV | |
| Tensione nominale di isolamento (Ui) | 690 V |
| Numero di poli | 3P |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli protetti | 3 |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare NC 6 A |
| Circuito Ausiliare NO 4 A | |
| Circuito Principale 0 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (120 V) NC 3 A |
| (120 V) NO 0.75 A | |
| (240 V) NC 3 A | |
| (240 V) NO 0.75 A | |
| (400 V) NC 0.75 A | |
| (400 V) NO 0.75 A | |
| (500 V) NC 0.75 A | |
| (500 V) NO 0.75 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (125 V) NC 0.55 A |
| (125 V) NO 0.55 A | |
| (24 V) NC 1.25 A | |
| (24 V) NO 1.25 A | |
| (250 V) NC 0.27 A | |
| (250 V) NO 0.27 A | |
| (500 V) NC 0.15 A | |
| (500 V) NO 0.15 A | |
| (60 V) NC 0.55 A | |
| (60 V) NO 0.55 A | |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm² | |
| Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm² | |
| Flessibile 1/2x 0.75 ... 1 mm² | |
| Flessibile 1/2x 1 ... 2.5 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.75 ... 4 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm² | |
| Flessibile 1/2x 0.75 ... 4 mm² | |
| Rigid 1/2x 0.75 ... 4 mm² | |
| Coppia di serraggio | Circuito Ausiliare 1 ... 1.2 N·m |
| Circuito Principale 2.5 ... 2.7 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito Principale 12 mm | |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.1 ... 2.0 W |
| Idoneo per | AF09ZB |
| AF09B | |
| AF12ZB | |
| AF12B | |
| AF16ZB | |
| AF16B | |
| AF26ZB | |
| AF26B | |
| AF30ZB | |
| AF30B | |
| AF38ZB | |
| AF38B | |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Contatto nominale UL/CSA | (NC:) B600 |
| (NC:) Q600 | |
| (NO:) Q600 | |
| (NO:) D300 | |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1/2x 18-10 AWG |
| Stranded 1/2x 18-10 AWG | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 1/2x 18-12 AWG |
| Stranded 1/2x 18-12 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 9 ... 11 in·lb |
| Circuito Principale 13 ... 22 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| Operation Compensated -25 ... +60 °C | |
| In magazzino -50 ... +80 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Shock and Vibration Withstand acc. to IEC 61373 | Category 1, Class B |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SAC200429H0001 |
| Informazioni ambientali | 1SAC200057H0009 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200373H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA941000-4601 |
| Certificato CCC | 2024010304658956 |
| Certificato CQC | CQC2011010309464423 |
| Declaration of Conformity - CCC | 2020980304001788 |
| Dichiarazione di conformità - CE | 1SAD101100-3505 |
| Declaration of Conformity - UKCA | 1SAD201100-3505 |
| Certificato UL | E48139-20090126 |
| Informazioni imballo | |
| Unità imballo livello 1 | carton 1 pezzo (i) |
| Larghezza imballo livello 1 | 48 mm |
| Altezza imballo livello 1 | 92 mm |
| Profondità imballo livello 1 | 78 mm |
| Peso lordo imballo livello 1 | 0.145 kg |
| EAN imballo livello 1 | 4013614517136 |
| Unità imballo livello 2 | carton 48 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Altezza imballo livello 2 | 210 mm |
| Profondità imballo livello 2 | 395 mm |
| Peso lordo imballo livello 2 | 7.346 kg |
| EAN imballo livello 2 | 4013614517518 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | F |
| ETIM 9 | EC000106 - Thermal overload relay |
| ETIM 10 | EC000106 - Thermal overload relay |
| eClass | V11.0 : 27371501 |
| UNSPSC | 39121520 |
| Codice categoria granulare IDEA (IGCC) | 5364 >> Overload relay |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
