> ABB>Contattori e relè di sovraccarico>1SAZ411201R1002 ABB Relè di sovraccarico termico TA110DU-110
Prodotto precedente Prodotto successivo

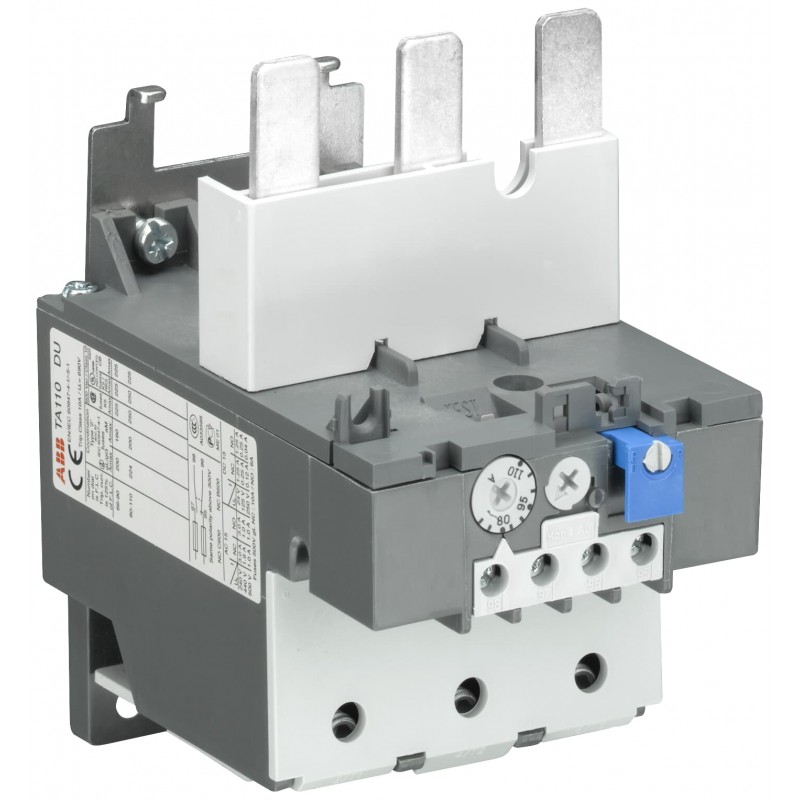

1SAZ411201R1002 ABB Relè di sovraccarico termico TA110DU-110 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SAZ411201R1002 ABB Relè di sovraccarico termico TA110DU-110

1SAZ411201R1002

ABB

Relè di sovraccarico termico TA110DU-110

TA110DU-110 Thermal Overload Relay 80 ... 110 A

Maggiori dettagli


Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Istruzioni e manuali2CDC106027M6802
Time-Current Characteristic Curve1SAZ400501F0002
Diagramma dimensionale1SAZ400403F0001
Dimensioni
Larghezza prodotto80 mm
Altezza prodotto120 mm
Profondità prodotto120 mm
Peso netto prodotto0.755 kg
Dati tecnici
Campo di impostazione80 ... 110 A
Tensione nominale di funzionamentoCircuito Ausiliario 440 V DC
Circuito Ausiliario 500 V AC
Circuito Principale 690 V AC
Circuito Principale 440 V DC
Corrente nominale di funzionamento (Ie)110 A
Frequenza nominale (f)Circuito Ausiliario 50 Hz
Circuito Ausiliario 60 Hz
Circuito Ausiliario DC
Circuito Principale 60 Hz
Circuito Principale 50 Hz
Circuito Principale DC
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Circuito Principale 6 kV
Tensione nominale di isolamento (Ui)690 V
Numero di poli3P
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA1
Numero di poli protetti3
Corrente termica convenzionale in aria libera (Ith)Circuito Ausiliare NC 5 A
Circuito Ausiliare NO 5 A
Corrente nominale di funzionamento AC-15 (Ie)(120 V) NC 3 A
(120 V) NO 1.5 A
(240 V) NC 3 A
(240 V) NO 1.2 A
(400 V) NC 0.75 A
(400 V) NO 0.37 A
(440 V) NC 0.75 A
(440 V) NO 0.37 A
(500 V) NC 0.3 A
(500 V) NO 0.25 A
Corrente nominale di funzionamento DC-13 (Ie)(125 V) NC 0.25 A
(125 V) NO 0.25 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.12 A
(250 V) NO 0.04 A
(60 V) NC 0.25 A
(60 V) NO 0.25 A
Grado di protezioneAbitazione IP20
Terminali del Circuito Principale IP10
Grado di inquinamento3
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Sezioni dei cavi-circuito principaleFlessibile 1x 16 ... 35 mm²
Rigid 1x 16 ... 35 mm²
Coppia di serraggioCircuito Ausiliare 1 ... 1.3 N·m
Circuito Principale 7.2 ... 9.6 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 9 mm
Circuito Principale 25 mm
Cacciavite raccomandatoCircuito Ausiliario Pozidriv 2
Circuito Principale Hexagon 4
Perdita di potenzaa Condizioni Operative Nominali per Polo 2.5 ... 4.7 W
Idoneo perA95
A110
AE95
AE110
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Contatto nominale UL/CSA(NC:) B600
(NO:) C600
Sezioni dei cavi circuito principale UL/CSAFlessibile 1/2x 6-2/0 AWG
Stranded 1/2x 6-2/0 AWG
Sezioni dei cavi circuito ausiliario UL/CSAFlessibile 1/2x 18-14 AWG
Stranded 1/2x 18-14 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 12 in·lb
Dati ambientali
Temperatura ambienteIn funzione -25 ... +55 °C
Operation Compensated -25 ... +55 °C
In magazzino -40 ... +70 °C
Compensazione temperatura aria ambientaleSì
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 12g
25g 2 shocks 13 ms
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Informazioni RoHS1SAD938518-0043
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato ABS1SAA941000-0102
Certificato BV1SAA941000-0201
Certificato CB1SAA941004-2003
Certificato CCC2024010304659820
Certificato CQCCQC2016010309922936
Declaration of Conformity - CCC2020980304001321
Dichiarazione di conformità - CE1SAD101100-3509
Declaration of Conformity - UKCA1SAD201100-3509
Certificato DNV1SAA941000-0304
DNV GL Certificate1SAA941000-0304
Certificato EAC1SAA941002-2702
Certificato GL1SAA941000-0304
Certificato LR1SAA941000-0504
Certificato RMRS1SAA941000-0704
Certificato ULE48139-19960919
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1165 mm
Altezza imballo livello 1133 mm
Profondità imballo livello 1151 mm
Peso lordo imballo livello 10.88 kg
EAN imballo livello 14013614216800
Unità imballo livello 2carton 4 pezzo (i)
Larghezza imballo livello 2280 mm
Altezza imballo livello 2210 mm
Profondità imballo livello 2395 mm
Peso lordo imballo livello 28.786 kg
EAN imballo livello 24013614494208
Classificazioni e standard esterni
Codice classificazione oggettoF
ETIM 9EC000106 - Thermal overload relay
ETIM 10EC000106 - Thermal overload relay
eClassV11.0 : 27371501
UNSPSC39122330
Codice categoria granulare IDEA (IGCC)5366 >> Thermal overload relay
E-Number (Finland)3709356

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
