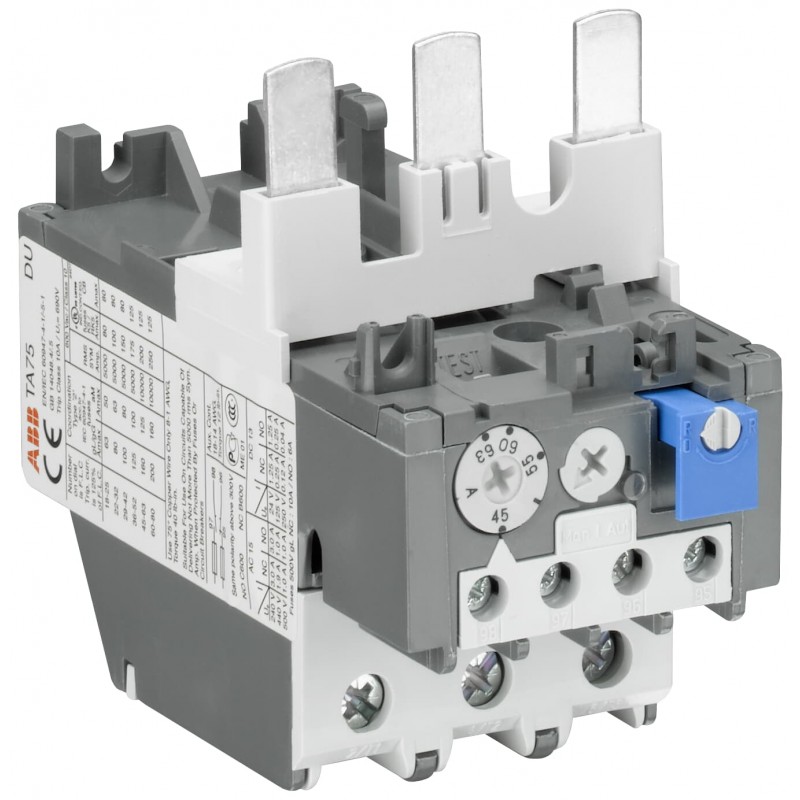

1SAZ321201R1005 ABB Relè di sovraccarico termico TA75DU-63
1SAZ321201R1005
ABB
Relè di sovraccarico termico TA75DU-63
Il relè di sovraccarico termico TA75DU-63 è un dispositivo di protezione elettromeccanica economico per il circuito principale. Offre una protezione affidabile e veloce per i motori in caso di sovraccarico o guasto di fase. Il dispositivo ha classe di viaggio 10A. Altre caratteristiche sono la compensazione della temperatura, il contatto di viaggio (NC), il contatto del segnale (NO), il meccanismo di ripristino automatico o selezionabile, senza inciampo, la funzione STOP- e Test e un'indicazione di viaggio. I relè di sovraccarico sono collegati direttamente ai contattori di blocco. I singoli kit di montaggio sono disponibili come accessorio.
Interruttori automatici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲b'
panoramica
Tipo di prodotto esteso:
TA75DU-63
ID prodotto:
1SAZ321201R1005
Ean:
4013614216732
Descrizione catalogo:
Relè di sovraccarico termico TA75DU-63
Descrizione lunga:
Il relè di sovraccarico termico TA75DU-63 è un dispositivo di protezione elettromeccanica economico per il circuito principale. Offre una protezione affidabile e veloce per i motori in caso di sovraccarico o guasto di fase. Il dispositivo ha classe di viaggio 10A. Altre caratteristiche sono la compensazione della temperatura, il contatto di viaggio (NC), il contatto del segnale (NO), il meccanismo di ripristino automatico o selezionabile, senza inciampo, la funzione STOP- e Test e un'indicazione di viaggio. I relè di sovraccarico sono collegati direttamente ai contattori di blocco. I singoli kit di montaggio sono disponibili come accessorio.
ordinando
Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85364900
Download più popolari
Scheda tecnica, Informazioni tecniche:1SBC100173C0201
Scheda tecnica, informazioni tecniche (parte 2):1SAZ300501F0005
Istruzioni e manuali:2CDC106049M6802
Diagramma delle dimensioni:1SAZ300402F0001
dimensioni
Larghezza netta del prodotto:
58 mm
Altezza netta del prodotto:
92 mm
Profondità prodotto/Lunghezza rete:
111 mm
Peso netto del prodotto:
0,335 kg
tecnico
Intervallo di regolazione:
45 ... 63 A
Tensione operativa nominale:
Circuito ausiliario 440 V DC
Circuito ausiliario 500 V AC
Circuito principale 690 VAC
Corrente operativa nominale (Iecstasy):
63 A
Corrente operativa classificata AC-3 (Iecstasy):
63 A
Frequenza nominale (f):
Circuito ausiliario a 50 Hz
Circuito ausiliario a 60 Hz
Circuito ausiliario CC
Circuito principale a 60 Hz
Circuito principale a 50 Hz
Circuito principale DC
Tensione nominale di supporto agli impulsi (Ugoblin):
Circuito ausiliario 6 kV
Circuito principale 6 kV
Tensione di isolamento nominale (Uio):
690 V
Numero di poli:
3
Numero di contatti ausiliari NC:
1
Numero di contatti ausiliari NO:
1
Numero di pali protetti:
3
Corrente termica esterna convenzionale (Iesimo):
Circuito ausiliario NC 10 A
Circuito ausiliario NO 6 A
Corrente operativa nominale AC-15 (Iecstasy):
(120 V) N. 3 A
(120 V) N. 1.5 A
(240 V) N. 3 A
(240 V) N. 1.5 A
(400 V) CN 1.9 A
(400 V) N. 1 A
(440 V) CN 1 A
(440 V) N. 1 A
(500 V) CN 1 A
(500 V) N. 1 A
Corrente operativa nominale DC-13 (Iecstasy):
(125 V) CN 0,25 A
(125 V) N. 0.25 A
(24 V) CN 1,25 A
(24 V) N. 1.25 A
(250 V) CN 0,12 A
(250 V) N. 0.04 A
(60 V) CN 0,25 A
(60 V) N. 0.25 A
Grado di protezione:
Alloggiamento IP20
Terminali del circuito principale IP10
Grado di contaminazione:
3
Circuito di capacità di connessione ausiliario:
Flessibile con stecca 1/2x 0,75 ... 2,5 mm²
Flessibile 1/2x 0,75 ... 2,5 mm²
Rigido 1/2x 0,75 ... 4 mm²
Circuito principale della capacità di connessione:
Flessibile con stecca 1x 2.5 ... 25 mm²
Flessibile con stecca 2x 2.5 ... 10 mm²
Rigido 1x 2,5 ... 25 mm²
Rigido 2x 2.5 ... 16 mm²
stringere:
Circuito ausiliario 1 ... 1.3 N·m
Circuito principale 4.5 N·m
Lunghezza estrazione filo:
Circuito ausiliario 9 mm
Circuito principale 14 mm
Controller a vite consigliato:
Circuito ausiliario pozidriv 1
Circuito principale di Pozidriv 2
Perdita di potenza:
in condizioni operative nominali per polo 1,9 W
Adatto per:
A50 A50
A63
A75
S50
AE63
DR
standard:
IEC/IT 60947-1
IEC/IT 60947-4-1
IEC/IT 60947-5-1
UL 60947-1
UL 60947-4-1
Ul tecnico/CSA
Tensione operativa massima UL/CSA:
Circuito principale 600 VAC
Classificazione amplificatori UL/CSA:
63 A
Classificazione contatti UL/CSA:
(NC:) B600 B600
(NO:) C300
Circuito principale di capacità di connessione UL/CSA:
Flessibile 1/2x 8-1 AWG
Stranded 1/2x 8-1 AWG
Circuito ausiliario di capacità di connessione UL/CSA:
Flessibile 1/2x 18-14 AWG
Stranded 1/2x 18-14 GTE
Coppia di serraggio UL/CSA:
Circuito ausiliario 12 in·lb
Circuito principale 40 in·lb
ambientale
Temperatura dell'aria ambiente:
Operazione -25 ... +55oC
Operazione offset -25 ... +55 °C
Archiviazione -40 ... +70oC
Compensazione della temperatura dell'aria ambiente:
sì
Altitudine massima di esercizio consentita:
2000 m
Resistenza agli urti secondo IEC 60068-2-27:
Impulso di 11 ms 12g
Stato Rohs:
A seguito della direttiva UE 2011/65/UE
Certificati e dichiarazioni (numero di documento)
Certificato ABS:1SAA941000-0102
Certificato BV:1SAA941000-0201
Certificato CB:1SAA941017-2001
Certificato CQC:CQC2016010309922938
Certificato cUL:cUL_E48139
Dichiarazione di conformità - CCC:2020980304001323
Dichiarazione di conformità - CE:1SAD938517-0043
Certificato DNV:1SAA941000-0304
Certificato DNV GL:1SAA941000-0304
Certificato EAC:1SAA941002-2702
Certificato GL:1SAA941000-0304
Certificato GOST:1SAA941000-2704
Istruzioni e manuali:2CDC106049M6802
Certificato LR:1SAA941000-0504
Certificato RMRS:1SAA941000-0704
Informazioni RoHS:1SAD938514-0043
Informazioni sul contenitore
Unità di livello pacchetto 1:
1 pezzo
Larghezza livello pacchetto 1:
92 mm
Altezza livello pacchetto 1:
109 mm
Profondità/lunghezza livello pacchetto 1:
61 mm
Livello di peso lordo 1 della confezione:
0,36 kg
Pacchetto EAN di livello 1:
4013614216732
Unità di livello pacchetto 2:
24 pezzi
Larghezza livello pacchetto 2:
280 mm
Altezza livello pacchetto 2:
210 mm
Profondità/lunghezza livello pacchetto 2:
395 mm
Peso lordo del livello del pacchetto 2:
8.786 kg
Pacchetto EAN di livello 2:
4013614493867
Classificazioni
Codice di classificazione degli oggetti:
F
ETIM 4:
EC000106 - Relè di sovraccarico termico
ETIM 5:
EC000106 - Relè di sovraccarico termico
ETIM 6:
EC000106 - Relè di sovraccarico termico
ETIM 7:
EC000106 - Relè di sovraccarico termico
Classe elettronica:
V11.0 : 27371501
UNSPSC:
39121520
Codice categoria granulare IDEA (IGCC):
5364 >> sovraccarico di lavoro
Numero elettronico (Finlandia):
3709388
