ABBRelè elettronici1SAT144000R1011 ABB HF9-R-V-24VDC

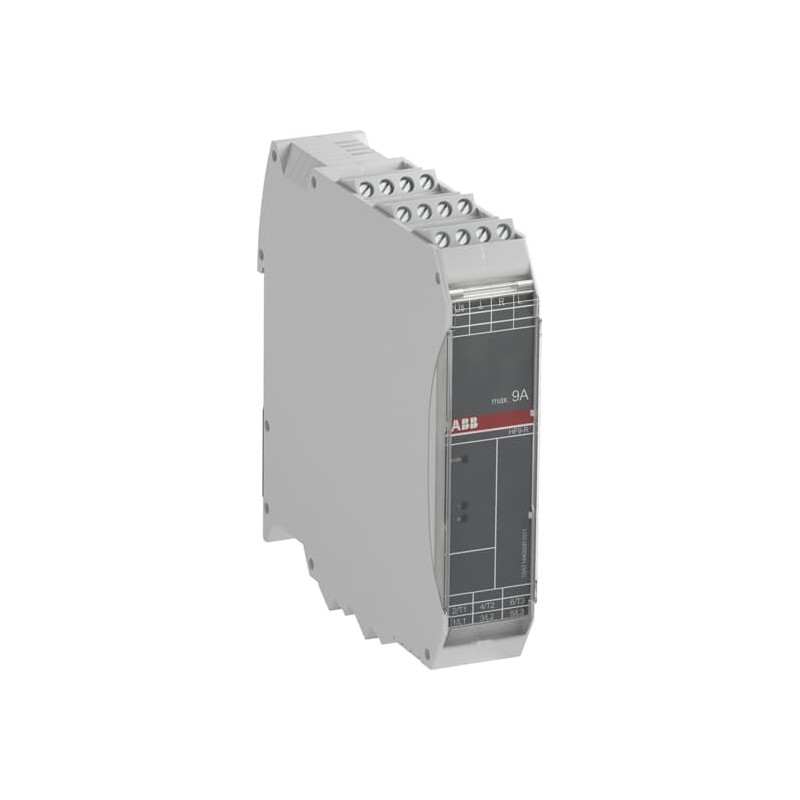

ABB 1SAT144000R1011 1SAT144000R1011 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

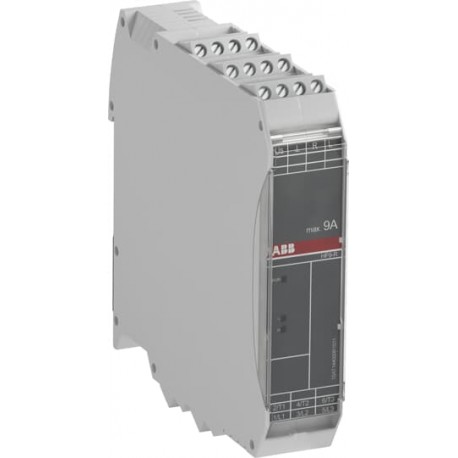

1SAT144000R1011 ABB HF9-R-V-24VDC

Riferimento: 1SAT144000R1011

Produttore: ABB

Descrizione:

HF9-R-V-24VDC
HF9-R Elettronico Compatto motorino di Avviamento 24 v dc

Categorie:

  • ABB > Relè elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Ordinazione

Quantità Di Ordine Minimo: 1 pezzo
Numero Di Tariffa Doganale: Ottanta cinque millioni tre cento settanta un mille novanta otto
Prodotti Principali Tipo: HF
Nome Di Prodotto: Elettronica Starter

Popolari Download

Istruzioni e Manuali: 2CDC130014M0401
2CDC130009M0401
2CDC130013M0401
2CDC130007M0401
2CDC130015M0401
Dimensione Schema: 1SAT100401F0001

Dimensioni

Netto Del Prodotto Larghezza: 22,5 mm
Netto Del Prodotto Altezza: 99 mm
Netto Del Prodotto Profondità / Lunghezza: 114,5 mm
Peso Netto Del Prodotto: 0.174 kg

Tecnico

Standard: IEC/EN 60947-1
IEC/EN 60947-4-2
UL 60947-1
UL 60947-4-2
Funzione: Invertito-on-line-starter
Tensione Nominale Di Funzionamento: Circuito principale A 500 V AC
Tensione Di Funzionamento: Massimo 550 V AC
Minimo 42 V AC
Frequenza nominale (f): Circuito Principale Di 50 Hz
Circuito Principale 60 Hz
Nominale Di Controllo Tensione Di Alimentazione (Us): 24 V DC
Tensione Di Ingresso Nominale (UIN): Soglia di commutazione Segnale <0> -3 ... 9.6 V
Soglia di commutazione Segnale <1> 19.2 ... 30 V
Nominale Di Tenuta Ad Impulso Tensione (Uimp): Circuito principale 6 kV
Tensione Nominale Di Isolamento (Uio): 500 V
Corrente di funzionamento nominale AC-51 (mie): Nove
Corrente di funzionamento nominale AC-53a (mie): 6,5
Nominale Di Controllo Della Corrente Di Alimentazione (Mis): 0.04 Una
Corrente Nominale Ininterrotta (Miu): Nove
Corrente Di Ingresso: 0.003 Un
Frequenza Di Commutazione: ≤ 2 Hz
120 parte/min
7200 inizia/h
Potenza nominale di funzionamento AC-53a (Pe): 3 kW
Categoria Di Sovratensione: III
Protezione Da Sovraccarico: Nessuna protezione da sovraccarico
Classe Di Intervento: Nessuno
Numero di Poli: Tre
La Perdita Di Potenza: Massimo 14,6 W
Minimo Di 1,1 W
Numero di Poli Protetti: Tre
Durata Meccanica: 10000 ciclo
Elettrici Durata: 30000000 ciclo
Il Tempo Di Ritardo (?): No, la Massima velocità, Spento tramite Tensione di Alimentazione 500 ms
Fuori, Tipico, Spento tramite il Controllo della Tensione di Ingresso di 30 ms
Fuori, Tipico, Spento tramite Tensione di Alimentazione: 25 ms
No, la Massima velocità, Spento con il Pulsante 3 secondo [unità di tempo]
Spento, Minimo, Spento con il Pulsante di 0,5 secondi [unità di tempo]
Montaggio su guida DIN: TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715
TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715
Posizione Di Montaggio: Posizione 1, carico lato inferiore
Collegamento Capacità Del Circuito Di Controllo: Flessibile con Puntale 1/2x 1 ... 2.5 mm2
Flessibile 1/2x 1 ... 2.5 mm2
Rigida 1x 0.5 ... 4 mm2
Collegamento Capacità Del Circuito Principale: Flessibile con Puntale 1x 2 ... 2.5 mm2
1x flessibile 2 ... 2.5 mm2
Rigida 1x 2 ... 2.5 mm2
Si Consiglia La Vite Driver: Circuito Di Controllo M3
Circuito Principale M3
Tipo Di Terminale: Morsetti A Vite
Coppia Di Serraggio: Circuito di controllo Di 0,5 ... 0,6 N·m
Circuito principale Di 0,5 ... 0,6 N·m
Filo Di Lunghezza Di Spelatura: Circuito di controllo 8 mm
Circuito principale 8 mm
Grado Di Inquinamento: Due
La Perdita Di Una Fase Sensibile: Sì
Grado di Protezione: Custodia IP20
Morsetti del Circuito principale IP20
Corrente nominale di cortocircuito (SCCR): (500 V AC, 30 Classe J o CC) 100 kA

Informazioni Sulla Sicurezza

Tempo medio al Guasto (MTTF): 39.6 anno

Tecnico UL/CSA

Tensione massima UL/CSA: Circuito principale A 500 V AC
Valutazione di cavalli vapore UL/CSA: Nominale di Commutazione Prestazioni a Pieno Carico (fattore di potenza = 0.4) 3 Hp
Nominale di Commutazione Prestazioni a Pieno Carico (fattore di potenza = 0.8) 6.1 Hp
Amperaggio UL/CSA: 6,5
Ampere A Pieno Carico Del Motore, Utilizzare: 6,5
Collegamento Capacità del Circuito Principale UL/CSA: Flessibile con Puntale 1x 24 ... 14 AWG
1x flessibile 24 ... 14 AWG
Solido 1x 24 ... 14 AWG
Collegamento Capacità del Circuito di Controllo UL/CSA: Flessibile con Puntale 1x 24 ... 14 AWG
Flessibile AWG 16-8
Solido 1x 24 ... 14 AWG
Coppia di serraggio UL/CSA: Circuito di controllo 5 ... 7 in·lb
Circuito principale 5 ... 7 in·lb

Ambientale

Temperatura Dell'Aria: Funzionamento -25 ... +70 °C
Operazione Di Compensazione -40 ... + 80 °C
RoHS Status: A seguito dell'UE Direttiva 2011/65/UE

I certificati e le Dichiarazioni (Numero Documento)

Certificato CCC: 1SAA918005-3801
cUL Certificato: cUL E191658
Dichiarazione di Conformità CE: 1SAD038501-0195
EAC Certificato: 1SAA918001-2701
Istruzioni e Manuali: 2CDC130014M0401
2CDC130009M0401
2CDC130013M0401
2CDC130007M0401
2CDC130015M0401
RoHS Informazioni: 1SAD038501-0195

Contenitore Di Informazioni

Pacchetto Di Livello 1 Unità Di: 1 pezzo
Pacchetto Di Livello 1, Larghezza: 150 mm
Pacchetto Di Livello 1 Di Profondità / Lunghezza: 115 mm
Pacchetto Di Livello 1 Altezza: 34 mm
Pacchetto Di Livello 1 Peso Lordo: 0.274 kg
Pacchetto di Livello 1 EAN: 4013614515637

Classificazioni

E-nummer: Tre millioni due cento dieci mila quattro cento novanta quattro
ETIM 5: EC001037 - Motor starter combinazione
ETIM 6: EC001037 - avviatori Motore/motorino di avviamento combinazione
ETIM 7: EC001037 - avviatori Motore/motorino di avviamento combinazione
eClass: 7.0 27370905
UNSPSC: Trenta nove millioni cento venti un mille cinque cento quattordici

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF ABB Time Relays CT-C CT-S CT-D 2024 EN
47 Mbytes
