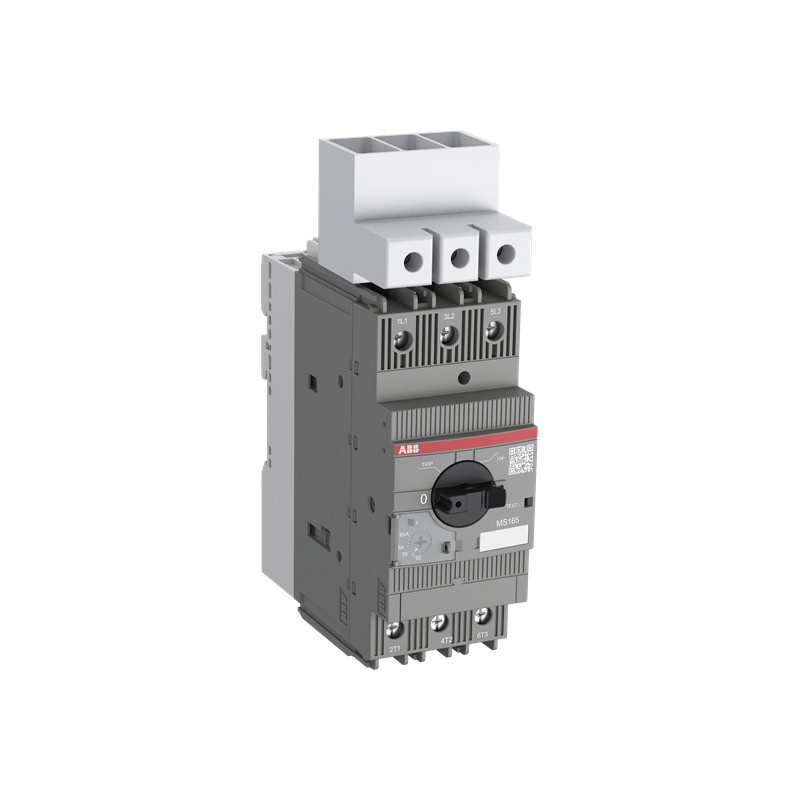

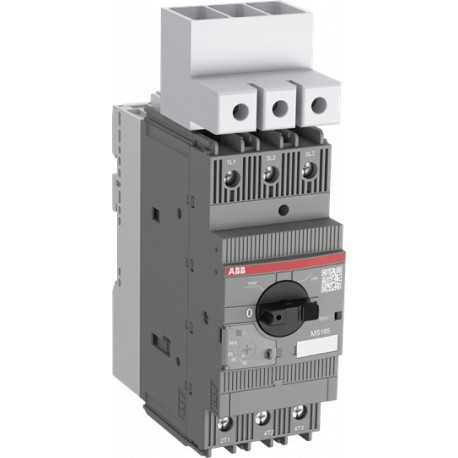

1SAM401923R1003 ABB Blocco alimentatore S2-M3-50
1SAM401923R1003
ABB
Blocco alimentatore S2-M3-50
S2-M3-50 3-phase Power infeed Block for MS165, 50 mm²
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Salvamotori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC131081M6801 |
| Istruzioni e manuali (parte 3) | 1SBC100214C0202 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 54 mm |
| Altezza prodotto | 65 mm |
| Profondità prodotto | 59.3 mm |
| Peso netto prodotto | 0.172 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 690 V AC |
| 250 V DC | |
| Corrente nominale di funzionamento (Ie) | 125 A |
| Numero di poli | 3P |
| Grado di protezione | IP20 |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito principale | Flessibile 1x 10 ... 50 mm² |
| Rigid 1x 10 ... 50 mm² | |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Lunghezza di spelatura cavo | Circuito Principale 16 mm |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Note | UL/CSA Type E/F and IEC |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1x 8-0 AWG |
| Stranded 1x 8-0 AWG | |
| Coppia di serraggio UL/CSA | Circuito Principale 54 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +60 °C |
| In magazzino -50 ... +85 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 2ade4f22-d224-4870-8572-2f6afc73f2e4 Germania (DE) |
| SCIP semplificato | 0ec21bcf-a57c-4350-b02d-97604b9b2788 Italia (IT) |
| 11ea5fb6-292a-40c4-b60a-aa931583bc0b Francia (FR) | |
| 2cccbf9d-54e0-4d0a-b766-b1c9feb792d1 Estonia (EE) | |
| 49c21700-6a66-4b21-9fdd-83d6a05ccb3e Belgio (BE) | |
| 509c98fa-41db-4fe7-a9a1-6e014b838ca6 Repubblica Ceca (CZ) | |
| 56df1229-a648-4e2c-98a7-9328271915d9 Portogallo (PT) | |
| 667e85f1-6302-42d2-9f2b-dda490cbb5dd Danimarca (DK) | |
| 6f7c17b6-b1e2-4178-9951-4bb87c86c4f3 Norvegia (NO) | |
| 7a79ac9c-42f3-4105-a46a-0a4a4f1052be Croazia (HR) | |
| 7b6ad2ec-2afe-4b2a-9757-933d2fec2d2b Germania (DE) | |
| 931e3a3c-12bb-48ef-80d4-ffa401e7d11b Ungheria (HU) | |
| 9e686ed5-2bc0-472a-aed4-c525c221543f Spagna (ES) | |
| a21ed621-d578-4555-ba32-04368b431ba5 Polania (PL) | |
| c7fb676f-c044-43b4-a88c-6d2eb0af53e9 Paesi Bassi (Olanda) (NL) | |
| cb3d615c-0c28-4973-be8a-b7c456bbd57a Svezia (SE) | |
| dba769f9-d66d-4416-9aa5-a2bc6486251e Bulgaria (BG) | |
| e5740a91-846c-44d3-bf16-ed3b4581502c Finlandia (FI) | |
| f4c2790f-2e2e-4c90-bb51-a0f669b73e18 Grecia (GR) | |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SAD101100-3411 |
| Declaration of Conformity - UKCA | 1SAD201100-3411 |
| Certificato UL | E121190-20000619 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 80 mm |
| Profondità imballo livello 1 | 59 mm |
| Altezza imballo livello 1 | 64 mm |
| Peso lordo imballo livello 1 | 0.19 kg |
| EAN imballo livello 1 | 4013614555725 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | X |
| ETIM 9 | EC000275 - Main line branch terminal |
| ETIM 10 | EC000275 - Main line branch terminal |
| eClass | V11.0 : 27400603 |
| UNSPSC | 39121410 |
| Codice categoria granulare IDEA (IGCC) | 4561 >> Power Blocks & Distribution Blocks |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| corrente nominale (EF000001) | 125 A |
| tipo di collegamento (EF000124) | avvitare |
| modo di montaggio (EF000003) | vite |
| numero di entrate (EF000318) | 3 |
| numero di uscite (EF000319) | 3 |
| adatto per conduttori massicci (EF007816) | Sì |
| adatto per conduttori multifilari (EF007818) | Sì |
| adatto per conduttori a filo sottile (EF007804) | Sì |
| adatto per cavi a trefoli sottili senza puntalini (EF016327) | Sì |
| adatto per cavi a trefoli extra sottili (EF016328) | Sì |
| adatto per cavi a trefoli extra sottili senza puntalini (EF016329) | Sì |
| sezione del conduttore, ingresso (EF016330) | 10 mm² |
| sezione del conduttore, uscita (EF016331) | 10 mm² |
| sezione del conduttore, ingresso AWG (EF016332) | 0 |
| protetto dal contatto (EF004521) | Sì |
| altezza (EF000040) | 65 mm |
| larghezza (EF000008) | 54 mm |
| profondità (EF000049) | 59.3 mm |
