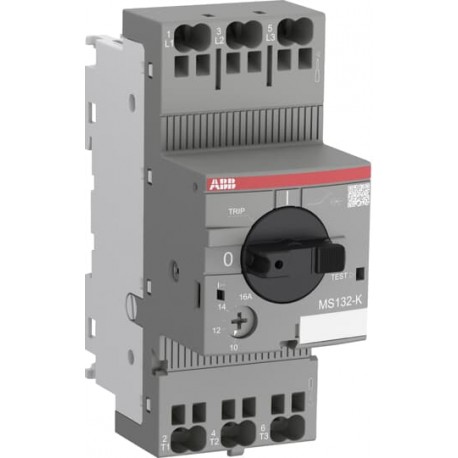

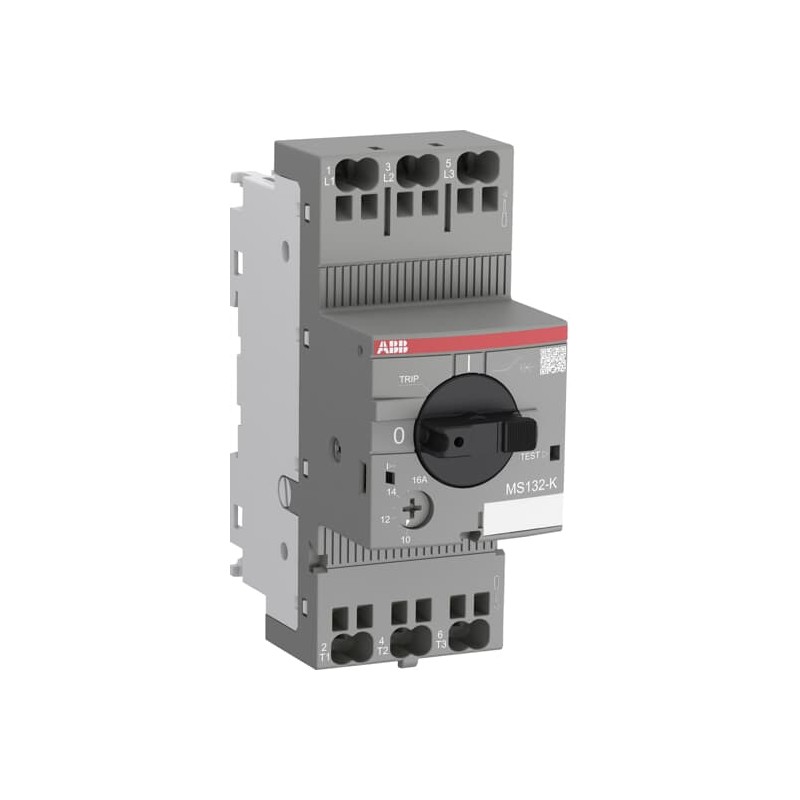

1SAM350010R1015 ABB MS132-32K di protezione motore interruttore Push-In
1SAM350010R1015
ABB
MS132-32K di protezione motore interruttore Push-In
MS132-32K Salvamotori e relè termici 25 ... 32 A
Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore
Salvamotori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100212C0203 |
| Istruzioni e manuali | 2CDC131120M6801 |
| Istruzioni e manuali (parte 2) | 2CDC131060M0202 |
| Ex Operating Instructions | 2CDC131063M6801 |
| Time-Current Characteristic Curve | 1SAM300505F0015 |
| I²t Characteristic | 1SAM300507F0001 |
| 1SAM300507F0003 | |
| Cut-off Current Characteristic | 1SAM300508F0001 |
| 1SAM300508F0003 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Installation Video | 9AKK108466A6074 |
| 9AKK108466A6068 | |
| Marketing Video | 9AKK107991A4712 |
| 2CDC131153V0201 | |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 112 mm |
| Profondità prodotto | 87 mm |
| Peso netto prodotto | 0.316 kg |
| Dati tecnici | |
| Potere di cortocircuito di servizio nominale (Ics) | (230 V AC) 30 kA |
| (250 V DC) 3 Poli in Serie 10 kA | |
| (400 V AC) 30 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (230 V AC) 50 kA |
| (400 V AC) 50 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 3 kA | |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 480 A |
| Campo di impostazione | 25 ... 32 A |
| Potenza nominale di funzionamento AC-3 (Pe) | (400 V) Tre Fasi 15 kW |
| Potenza nominale di funzionamento AC-3e (Pe) | (400 V) Tre Fasi 15 kW |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Circuito Principale 250 V DC | |
| Corrente nominale di funzionamento (Ie) | 32 A |
| Corrente nominale di funzionamento AC-3 (Ie) | 32 A |
| Corrente nominale di funzionamento AC-3e (Ie) | 32 A |
| Corrente nominale di funzionamento DC-5 (Ie) | 32 A |
| Frequenza nominale (f) | Circuito Principale 50 Hz |
| Circuito Principale 60 Hz | |
| Operating Frequency (fsw) | 0 ... 400 Hz |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 6 kV |
| Tensione nominale di isolamento (Ui) | 690 V |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.9 ... 3.1 W |
| Numero di poli | 3P |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Principale 32 A |
| Grado di protezione | Abitazione IP20 |
| Terminali del Circuito Principale IP20 | |
| Grado di inquinamento | 3 |
| Durata elettrica | 50000 ciclo (i) |
| Durata meccanica | Nr. Operations 100000 ciclo (i) |
| Tipo di morsetto | Push-in Spring Terminals |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.5 ... 4 mm² |
| Flexible with Insulated Ferrule 1x 0.5 ... 4 mm² | |
| Flexible with Insulated Ferrule 2x 0.5 ... 2.5 mm² | |
| Flessibile 1/2x 0.75 ... 4 mm² | |
| Solid 1/2x 1 ... 2.5 mm² | |
| Stranded 1/2x 1 ... 6 mm² | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Cacciavite raccomandato | Pozidriv 2 |
| Posizione di montaggio | Posizione 1 a 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Distanza minima di montaggio | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm | |
| Electrical Conductive Board, Vertical 75 mm | |
| Other Device Same Type, Horizontal 0 mm | |
| Other Device Same Type, Vertical 150 mm | |
| Tipo di attuatore | Manovra rotativa |
| Indicazione posizione contatto | ON / OFF / TRIP |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Note | UL508 Self-Protected Combination Motor Controller (Type E) in combination with terminal spacer TS1-M3-K |
| Reparto tecnico UL/CSA | |
| Corrente nominale in cortocircuito (SCCR) | Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 30 kA |
| Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 30 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 18 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 18 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480Y / 277 V AC) 30 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600Y / 347 V AC) 18 kA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Portata UL/CSA | (200 V AC) Tre Fasi 7.5 Hp |
| (208 V AC) Tre Fasi 10 Hp | |
| (220 ... 240 V AC) Tre Fasi 10 Hp | |
| (440 ... 480 V AC) Tre Fasi 20 Hp | |
| (550 ... 600 V AC) Tre Fasi 25 Hp | |
| Amperaggio motore uso pieno carico | (200 V AC) Tre Fasi 25.3 A |
| (208 V AC) Tre Fasi 30.8 A | |
| (220 ... 240 V AC) Tre Fasi 28 A | |
| (440 ... 480 V AC) Tre Fasi 27 A | |
| (550 ... 600 V AC) Tre Fasi 27 A | |
| Locked Rotor Amps | (200 V AC) Tre Fasi 146 A |
| (208 V AC) Tre Fasi 179 A | |
| (220 ... 240 V AC) Tre Fasi 162 A | |
| (440 ... 480 V AC) Tre Fasi 145 A | |
| (550 ... 600 V AC) Tre Fasi 146 A | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 32 A |
| Sezioni dei cavi circuito principale UL/CSA | Stranded 1/2x 18-10 AWG |
| Stranded 1x 8 AWG | |
| Dati ambientali | |
| Temperatura ambiente | Around the Enclosure 0 ... +40 °C |
| In funzione -25 ... +70 °C | |
| Operation Compensated -25 ... +60 °C | |
| In magazzino -50 ... +80 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SAC200333H0001 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200360H0001 |
| 1SAC200385H0001 | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA963000-4601 |
| Certificato ABS | 1SAA963001-0101 |
| Certificato ATEX | 1SAA963000-3902 |
| Certificato CB | 1SAA963002-2002 |
| Certificato CCC | 2024010307658958 |
| Certificato CQC | CQC2017010307034621 |
| Cut-off Current Characteristic | 1SAM300508F0001 |
| 1SAM300508F0003 | |
| Declaration of Conformity - CCC | 2020980307004600 |
| Dichiarazione di conformità - CE | 1SAD101100-3402 |
| Declaration of Conformity - UKCA | 1SAD201100-3402 |
| DNV GL Certificate | 1SAA963001-0304 |
| Certificato EAC | 1SAA963004-2701 |
| IECEx Certificate | 1SAA963000-4001 |
| Certificato KC | 1SAA963002-1502 |
| Certificato RINA | 1SAA963002-0802 |
| Certificato UL | E137861-20090225 |
| E345003-20090225 | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 50 mm |
| Profondità imballo livello 1 | 117 mm |
| Altezza imballo livello 1 | 82 mm |
| Peso lordo imballo livello 1 | 0.342 kg |
| EAN imballo livello 1 | 4013614400452 |
| Unità imballo livello 2 | carton 28 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Profondità imballo livello 2 | 395 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 14.026 kg |
| EAN imballo livello 2 | 4013614522871 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| eClass | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4731 >> Manual Starters |
| E-Number (Finland) | 3707844 |
| E-Number (Sweden) | 3110463 |
| Caratteristica | Valore |
|---|---|
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 25 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 480 A |
| con protezione termica da sovratensioni (EF006233) | Sì |
| sensibile a guasto di fase (EF007400) | Sì |
| tecnica di intervento (EF007007) | termomagnetico |
| tensione d'esercizio nominale (EF001435) | 250 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| potenza d'esercizio nominale per AC-3, 230 V (EF007025) | 15 kW |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 15 kW |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla |
| tipo di elemento di azionamento (EF006976) | manopola rotativa |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| con interruttore ausiliario integrato (EF001387) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) | 50 kA |
| grado di protezione (IP) (EF005474) | IP20 |
| altezza (EF000040) | 112 mm |
| larghezza (EF000008) | 45 mm |
| profondità (EF000049) | 87 mm |
