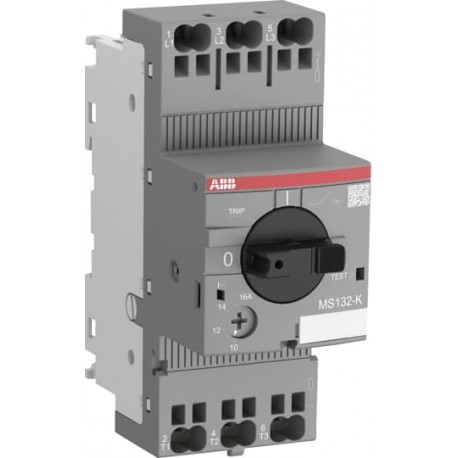

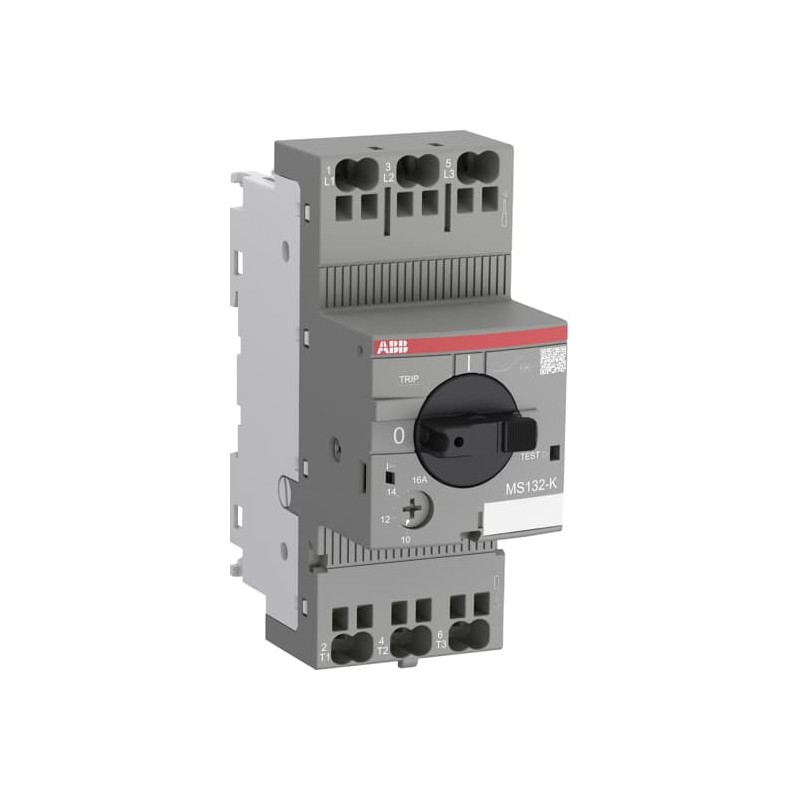

1SAM350010R1014 ABB MS132-25K di protezione motore interruttore Push-In
1SAM350010R1014
ABB
MS132-25K di protezione motore interruttore Push-In
MS132-25K Avviamento Manuale
Salvamotori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲Ordinazione
| Quantità Di Ordine Minimo: | 1 pezzo |
| Numero Di Tariffa Doganale: | Ottanta cinque millioni tre cento sessanta due mila dieci |
Popolari Download
| Scheda Di Dati Di Informazioni Di Carattere Tecnico: | 1SBC100212C0201 |
| Scheda Di Dati Di Informazioni Tecniche (Parte 3): | 1SAM300507F0001 1SAM300507F0003 1SAM300508F0001 1SAM300508F0003 |
| Istruzioni e Manuali: | 2CDC131120M6801 |
| Istruzioni e Manuali (Parte 2): | 2CDC131085M0201 |
| Caratteristica Tempo-Corrente Curva: | 1SAM300505F0014 |
Dimensioni
| Netto Del Prodotto Larghezza: | 45 mm |
| Netto Del Prodotto Altezza: | 112 mm |
| Netto Del Prodotto Profondità / Lunghezza: | 87 mm |
| Peso Netto Del Prodotto: | 0.316 kg |
Tecnico
| Nominale Di Servizio In Cortocircuito (Mics): | (230 V AC) - 50 kA (250 V DC) 3 Poli in Serie 10 kA (400 V AC) - 50 kA (440 V AC) 20 kA (500 V AC) 10 kA (690 V AC) 3 kA |
| Nominale Estremo In Cortocircuito (Micu): | (230 V AC) - 50 kA (400 V AC) - 50 kA (440 V AC) 20 kA (500 V AC) 10 kA (690 V AC) 3 kA |
| Nominale Istantanea Corrente Di Corto Circuito (Iio): | 375 A |
| Gamma Di Impostazione: | 20 ... 25 A |
| Potenza nominale di funzionamento AC-3 (Pe): | (400 V trifase 11 kW |
| Tensione Nominale Di Funzionamento: | Circuito principale 690 V AC Circuito principale 250 V DC |
| Corrente Di Funzionamento Nominale (Mie): | 25 A |
| Corrente di funzionamento nominale AC-3 (mie): | 25 A |
| Corrente di funzionamento nominale DC-5 (mie): | 25 A |
| Frequenza nominale (f): | Circuito Principale Di 50 Hz Circuito Principale 60 Hz |
| Nominale Di Tenuta Ad Impulso Tensione (Uimp): | Circuito principale 6 kV |
| Tensione Nominale Di Isolamento (Uio): | 690 V |
| La Perdita Di Potenza: | in Condizioni Operative nominali per Polo da 1,8 a 2,8 W |
| Numero di Poli: | Tre |
| Convenzionali in aria Libera Corrente Termica (mith): | Circuito Principale 25 |
| Grado di Protezione: | Custodia IP20 Morsetti del Circuito principale IP20 |
| Grado Di Inquinamento: | Tre |
| Elettrici Durata: | 50000 ciclo |
| Durata Meccanica: | 100000 ciclo |
| Tipo Di Terminale: | Push-in Terminali a Molla |
| Collegamento Capacità Del Circuito Principale: | Flessibile con Puntale 1/2x 0,5 ... 4 mm2 Flessibile con isolamento del Puntale 1x 0.5 ... 4 mm2 Flessibile con isolamento del Puntale 2x 0,5 ... 2,5 mm2 Flessibile 1/2x 0.75 ... 4 mm2 Solido 1/2x 1 ... 2.5 mm2 Stranded 1/2x 1 ... 6 mm2 |
| Filo Di Lunghezza Di Spelatura: | Circuito principale 12 mm |
| Si Consiglia La Vite Driver: | Pozidriv 2 |
| Posizione Di Montaggio: | Posizione da 1 a 6 |
| Montaggio su guida DIN: | TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715 TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715 |
| Minima Distanza Di Montaggio: | Elettricamente Conduttivi Consiglio, Orizzontale Fino a 400 V 0 mm Elettricamente Conduttivi Consiglio, Orizzontale - Fino a 690 V 1.5 mm Elettricamente Conduttivi Consiglio, Verticale 75 mm Altro Dispositivo Stesso Tipo Orizzontale 0 mm Altro Dispositivo Stesso Tipo Verticale 150 mm |
| Tipo Di Azionamento: | Maniglia Girevole |
| Contatto Segnalazione Della Posizione: | ON / OFF / VIAGGIO |
| Standard: | IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 |
Tecnico UL/CSA
| Corrente nominale di cortocircuito (SCCR): | Qualsiasi UL Fusibili o Interruttori automatici, Installazioni di gruppi (480 V AC) 30 kA Qualsiasi UL Fusibili o Interruttori automatici, Installazioni di gruppi (600 V AC) 18 kA Qualsiasi UL Fusibili o Interruttori, sezionatori (480 V AC) 30 kA Qualsiasi UL Fusibili o Interruttori, sezionatori (600 V AC) 18 kA Qualsiasi UL Fusibili o Interruttori automatici, Toccare il Conduttore di Protezione in Installazioni di gruppi (480 V AC) 30 kA Qualsiasi UL Fusibili o Interruttori automatici, Toccare il Conduttore di Protezione in Installazioni di gruppi (600 V AC) 18 kA |
| Tensione massima UL/CSA: | Circuito principale 600 V AC Circuito ausiliario a 250 V AC/DC |
| Amperaggio UL/CSA: | 25 A |
| Valutazione di cavalli vapore UL/CSA: | (200 V AC) trifase 5 Hp (208 V AC) trifase 7,5 Hp (220 ... 240 V AC) trifase 7,5 Hp (440 ... 480 V AC) trifase 15 Hp (550 ... 600 V AC) trifase 20 Hp |
| Ampere A Pieno Carico Del Motore, Utilizzare: | (200 V AC) trifase 17,5 A (208 V AC) trifase 24.2 Un (220 ... 240 V AC) trifase 22 (440 ... 480 V AC) trifase 21 (550 ... 600 V AC) trifase 22 |
| Rotore Bloccato Amplificatori: | (200 V AC) trifase 105.8 Un (208 V AC) trifase 140 A (220 ... 240 V AC) trifase 127 A (440 ... 480 V AC) trifase 116 A (550 ... 600 V AC) trifase 116 A |
| Uso generale UL/CSA: | (600 V CA) 25 |
| Collegamento Capacità del Circuito Principale UL/CSA: | Stranded 1/2x 18-10 AWG Stranded 1x 8 AWG |
| Contatto UL/CSA: | B300 R300 |
Ambientale
| Temperatura Dell'Aria: | Attorno al Recinto 0 ... +40 °C Funzionamento -25 ... +70 °C Operazione Di Compensazione -25 ... +60 °C Archiviazione -50 ... +80 °C |
| Temperatura Dell'Aria E Di Compensazione: | Sì |
| Altitudine Operativa Massima Ammissibile: | 2000 m |
| Resistenza agli Urti acc. a IEC 60068-2-27: | 11 ms Impulso 25g |
| Resistenza alle Vibrazioni acc. IEC 60068-2-6: | 5g / 3 ... 150 Hz |
| RoHS Status: | A seguito dell'UE Direttiva 2011/65/UE |
I certificati e le Dichiarazioni (Numero Documento)
| CB Certificato: | 1SAA963002-2002 |
| Certificato CCC: | 1SAA963001-3806 |
| cUL Certificato: | cUL_E137861 |
| Dichiarazione di Conformità CE: | 1SAD938500-0301 |
| EAC Certificato: | 1SAA963004-2701 |
| Istruzioni e Manuali: | 2CDC131120M6801 |
| RoHS Informazioni: | 1SAD938500-0301 |
| Caratteristica Tempo-Corrente Curva: | 1SAM300505F0014 |
Contenitore Di Informazioni
| Pacchetto Di Livello 1 Unità Di: | scatola da 1 pezzo |
| Pacchetto Di Livello 1, Larghezza: | 50 mm |
| Pacchetto Di Livello 1 Di Profondità / Lunghezza: | 117 mm |
| Pacchetto Di Livello 1 Altezza: | 82 mm |
| Pacchetto Di Livello 1 Peso Lordo: | 0.342 kg |
| Pacchetto di Livello 1 EAN: | 4013614400445 |
| Pacchetto Di Livello 2 Unità: | cartone 28 pezzi |
| Pacchetto Di Livello 2 Per La Larghezza: | 280 mm |
| Pacchetto Di Livello 2 Di Profondità / Lunghezza: | 395 mm |
| Pacchetto Di Livello 2 Di Altezza: | 210 mm |
| Pacchetto Di Livello 2, Peso Lordo: | 14.026 g |
| Pacchetto di Livello 2 EAN: | 4013614522864 |
Classificazioni
| Oggetto: Codice Di Classificazione: | F |
| ETIM 5: | EC000074 - protezione Motore interruttore |
| ETIM 6: | EC000074 - protezione Motore interruttore |
| ETIM 7: | EC000074 - protezione Motore interruttore |
| eClass: | 7.0 27370401 |
| UNSPSC: | Trenta nove millioni cento venti un mille cinque cento venti uno |
