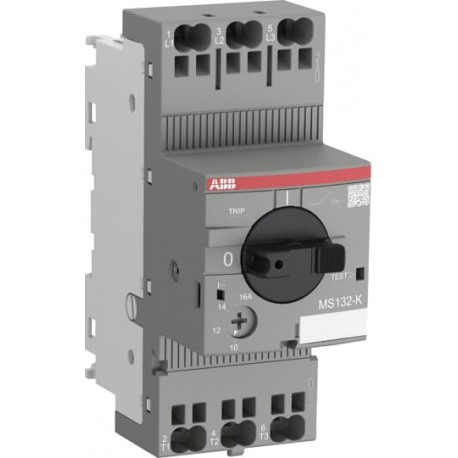

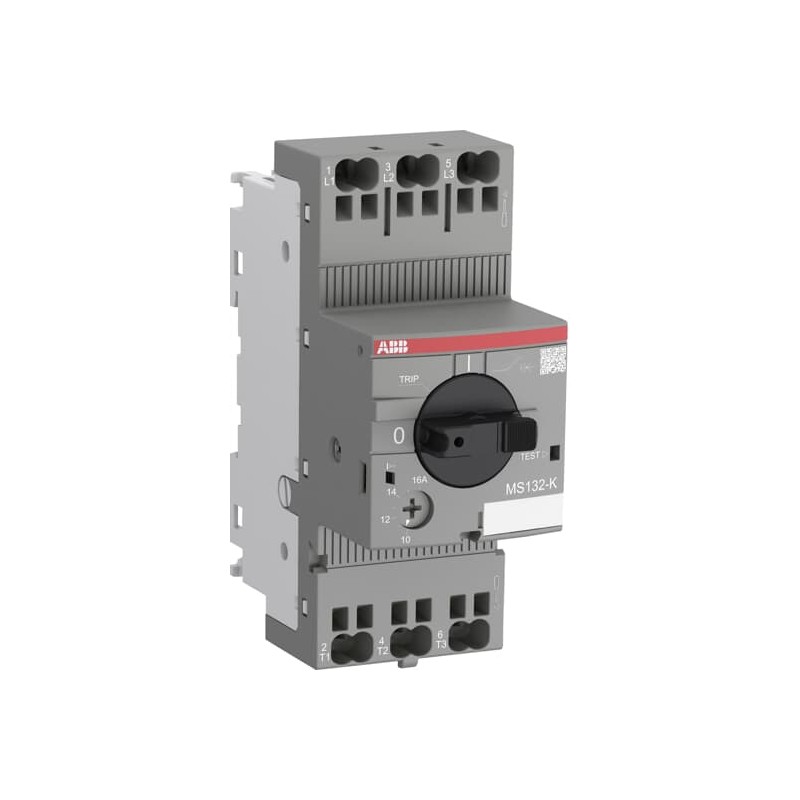

1SAM350010R1009 ABB Protezione motore a spinta MS132-6.3K
1SAM350010R1009
ABB
Protezione motore a spinta MS132-6.3K
MS132-6.3 K di protezione motore interruttore Push-In
MS132-6.3 K Manuale di Avviamento Motore
Apparecchi elettrici a bassa tensione > Interruttore automatico salva motore
Salvamotori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲Ordinazione
| Quantità Di Ordine Minimo: | 1 pezzo |
| Numero Di Tariffa Doganale: | Ottanta cinque millioni tre cento sessanta due mila dieci |
Popolari Download
| Scheda Di Dati Di Informazioni Di Carattere Tecnico: | 1SBC100212C0201 |
| Scheda Di Dati Di Informazioni Tecniche (Parte 3): | 1SAM300507F0001 1SAM300507F0003 1SAM300508F0001 1SAM300508F0003 |
| Istruzioni e Manuali: | 2CDC131120M6801 |
| Istruzioni e Manuali (Parte 2): | 2CDC131085M0201 |
| Caratteristica Tempo-Corrente Curva: | 1SAM300505F0009 |
Dimensioni
| Netto Del Prodotto Larghezza: | 45 mm |
| Netto Del Prodotto Altezza: | 112 mm |
| Netto Del Prodotto Profondità / Lunghezza: | 87 mm |
| Peso Netto Del Prodotto: | 0.289 kg |
Tecnico
| Nominale Di Servizio In Cortocircuito (Mics): | (230 V AC) 100 kA (250 V DC) 3 Poli in Serie 10 kA (400 V AC) 100 kA (440 V AC) 30 kA (500 V AC) 20 kA (690 V AC) 3 kA |
| Nominale Estremo In Cortocircuito (Micu): | (230 V AC) 100 kA (400 V AC) 100 kA (440 V AC) 30 kA (500 V AC) 20 kA (690 V AC) 3 kA |
| Nominale Istantanea Corrente Di Corto Circuito (Iio): | 78.8 Un |
| Gamma Di Impostazione: | 4.0 ... da 6,3 A |
| Potenza nominale di funzionamento AC-3 (Pe): | (400 V trifase 2.2 kW |
| Tensione Nominale Di Funzionamento: | Circuito principale 250 V DC Circuito principale 690 V AC |
| Corrente Di Funzionamento Nominale (Mie): | 6.3 Un |
| Corrente di funzionamento nominale AC-3 (mie): | 6.3 Un |
| Corrente di funzionamento nominale DC-5 (mie): | 6.3 Un |
| Frequenza nominale (f): | Circuito Principale Di 50 Hz Circuito Principale 60 Hz |
| Nominale Di Tenuta Ad Impulso Tensione (Uimp): | Circuito principale 6 kV |
| Tensione Nominale Di Isolamento (Uio): | 690 V |
| La Perdita Di Potenza: | in Condizioni Operative nominali per Polo Di 0,7 1,8 W ... |
| Numero di Poli: | Tre |
| Convenzionali in aria Libera Corrente Termica (mith): | Circuito Principale 6,3 A |
| Grado di Protezione: | Custodia IP20 Morsetti del Circuito principale IP20 |
| Grado Di Inquinamento: | Tre |
| Elettrici Durata: | 50000 ciclo |
| Durata Meccanica: | 100000 ciclo |
| Tipo Di Terminale: | Push-in Terminali a Molla |
| Collegamento Capacità Del Circuito Principale: | Flessibile con Puntale 1/2x 0,5 ... 4 mm2 Flessibile con isolamento del Puntale 1x 0.5 ... 4 mm2 Flessibile con isolamento del Puntale 2x 0,5 ... 2,5 mm2 Flessibile 1/2x 0.75 ... 4 mm2 Solido 1/2x 1 ... 2.5 mm2 Stranded 1/2x 1 ... 6 mm2 |
| Filo Di Lunghezza Di Spelatura: | Circuito principale 12 mm |
| Si Consiglia La Vite Driver: | Pozidriv 2 |
| Posizione Di Montaggio: | Posizione da 1 a 6 |
| Montaggio su guida DIN: | TH35-15 (35 x 15 mm guida di Montaggio) acc. la norma IEC 60715 TH35-7.5 (35 x 7,5 mm guida di Montaggio) acc. la norma IEC 60715 |
| Minima Distanza Di Montaggio: | Elettricamente Conduttivi Consiglio, Orizzontale Fino a 400 V 0 mm Elettricamente Conduttivi Consiglio, Orizzontale - Fino a 690 V 1.5 mm Elettricamente Conduttivi Consiglio, Verticale 75 mm Altro Dispositivo Stesso Tipo Orizzontale 0 mm Altro Dispositivo Stesso Tipo Verticale 150 mm |
| Tipo Di Azionamento: | Maniglia Girevole |
| Contatto Segnalazione Della Posizione: | ON / OFF / VIAGGIO |
| Standard: | IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 |
Tecnico UL/CSA
| Corrente nominale di cortocircuito (SCCR): | Qualsiasi UL Fusibili o Interruttori automatici, Installazioni di gruppi (480 V CA) 65 kA Qualsiasi UL Fusibili o Interruttori automatici, Installazioni di gruppi (600 V AC) 18 kA Qualsiasi UL Fusibili o Interruttori, sezionatori (480 V CA) 65 kA Qualsiasi UL Fusibili o Interruttori, sezionatori (600 V AC) 18 kA Qualsiasi UL Fusibili o Interruttori automatici, Toccare il Conduttore di Protezione in Installazioni di gruppi (480 V CA) 65 kA Qualsiasi UL Fusibili o Interruttori automatici, Toccare il Conduttore di Protezione in Installazioni di gruppi (600 V AC) 18 kA |
| Tensione massima UL/CSA: | Circuito principale 600 V AC |
| Amperaggio UL/CSA: | 6.3 Un |
| Valutazione di cavalli vapore UL/CSA: | (200 V AC) trifase 1 Hp (208 V AC) trifase 1 Hp (220 ... 240 V AC) trifase Hp 1,5 (440 ... 480 V AC) trifase da 3 kw (550 ... 600 V AC) trifase 5 Hp |
| Ampere A Pieno Carico Del Motore, Utilizzare: | (200 V AC) trifase da 6,3 A (208 V AC) trifase da 6,3 A (220 ... 240 V AC) trifase da 6,3 A (440 ... 480 V AC) trifase 4.8 Una (550 ... 600 V AC) trifase 6.1 Un |
| Rotore Bloccato Amplificatori: | (200 V AC) trifase 37.8 Un (208 V AC) trifase 37.8 Un (220 ... 240 V AC) trifase 37.8 Un (440 ... 480 V AC) trifase 32 A (550 ... 600 V AC) trifase 36.8 Un |
| Uso generale UL/CSA: | (600 V AC) 6,3 A |
| Collegamento Capacità del Circuito Principale UL/CSA: | Stranded 1/2x 18-10 AWG Stranded 1x 8 AWG |
Ambientale
| Temperatura Dell'Aria: | Attorno al Recinto 0 ... +40 °C Funzionamento -25 ... +70 °C Operazione Di Compensazione -25 ... +60 °C Archiviazione -50 ... +80 °C |
| Temperatura Dell'Aria E Di Compensazione: | Sì |
| Altitudine Operativa Massima Ammissibile: | 2000 m |
| Resistenza agli Urti acc. a IEC 60068-2-27: | 11 ms Impulso 25g |
| Resistenza alle Vibrazioni acc. IEC 60068-2-6: | 5g / 3 ... 150 Hz |
| RoHS Status: | A seguito dell'UE Direttiva 2011/65/UE |
I certificati e le Dichiarazioni (Numero Documento)
| CB Certificato: | 1SAA963002-2002 |
| Certificato CCC: | 1SAA963001-3806 |
| cUL Certificato: | cUL_E137861 |
| Dichiarazione di Conformità CE: | 1SAD938500-0301 |
| EAC Certificato: | 1SAA963004-2701 |
| Istruzioni e Manuali: | 2CDC131120M6801 |
| RoHS Informazioni: | 1SAD938500-0301 |
| Caratteristica Tempo-Corrente Curva: | 1SAM300505F0009 |
Contenitore Di Informazioni
| Pacchetto Di Livello 1 Unità Di: | scatola da 1 pezzo |
| Pacchetto Di Livello 1, Larghezza: | 50 mm |
| Pacchetto Di Livello 1 Di Profondità / Lunghezza: | 117 mm |
| Pacchetto Di Livello 1 Altezza: | 82 mm |
| Pacchetto Di Livello 1 Peso Lordo: | 0.315 kg |
| Pacchetto di Livello 1 EAN: | 4013614400391 |
| Pacchetto Di Livello 2 Unità: | cartone 28 pezzi |
| Pacchetto Di Livello 2 Per La Larghezza: | 280 mm |
| Pacchetto Di Livello 2 Di Profondità / Lunghezza: | 395 mm |
| Pacchetto Di Livello 2 Di Altezza: | 210 mm |
| Pacchetto Di Livello 2, Peso Lordo: | 14.026 g |
| Pacchetto di Livello 2 EAN: | 4013614522819 |
Classificazioni
| Oggetto: Codice Di Classificazione: | F |
| ETIM 5: | EC000074 - protezione Motore interruttore |
| ETIM 6: | EC000074 - protezione Motore interruttore |
| ETIM 7: | EC000074 - protezione Motore interruttore |
| eClass: | 7.0 27370401 |
| UNSPSC: | Trenta nove millioni cento venti un mille cinque cento venti uno |
| Caratteristica | Valore |
|---|---|
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 4.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 78.8 A |
| con protezione termica da sovratensioni (EF006233) | Sì |
| sensibile a guasto di fase (EF007400) | Sì |
| tecnica di intervento (EF007007) | termomagnetico |
| tensione d'esercizio nominale (EF001435) | 250 V |
| corrente permanente nominale Iu (EF001389) | 6.3 A |
| potenza d'esercizio nominale per AC-3, 230 V (EF007025) | 2.2 kW |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 2.2 kW |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla |
| tipo di elemento di azionamento (EF006976) | manopola rotativa |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| con interruttore ausiliario integrato (EF001387) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| corrente limite nominale di disinserzione al corto circuito a 400 V, AC (EF007049) | 100 kA |
| grado di protezione (IP) (EF005474) | IP20 |
| altezza (EF000040) | 112 mm |
| larghezza (EF000008) | 45 mm |
| profondità (EF000049) | 87 mm |
