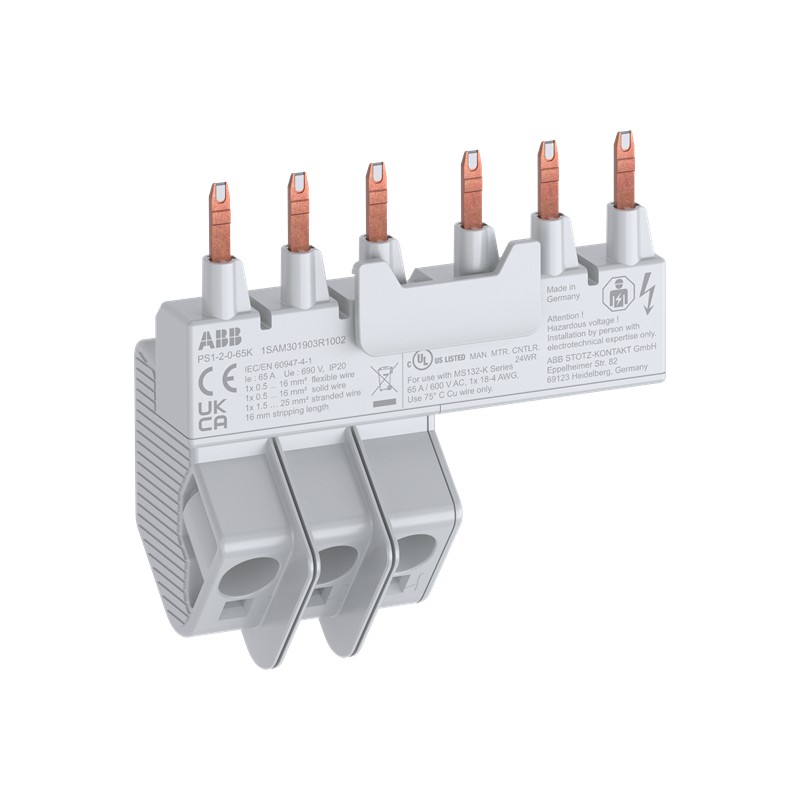

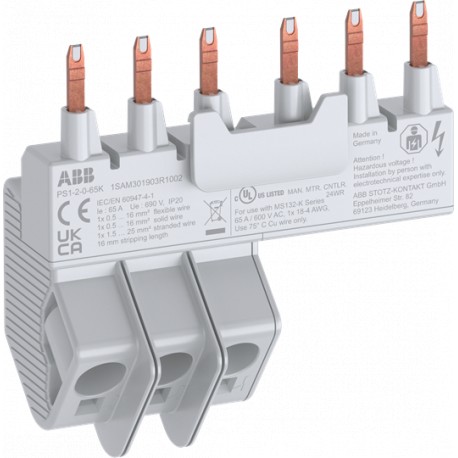

1SAM301903R1002 ABB PS1-2-0-65K Busbar
1SAM301903R1002
ABB
PS1-2-0-65K Busbar
PS1-2-0-65K 3-phase busbar 2x MS132-K, 65A
Apparecchi elettrici a bassa tensione > barra di fase
Salvamotori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85369010 |
| Download Piu' Usati | |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC131120M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Installation Video | 9AKK108466A6165 |
| 9AKK108466A6166 | |
| Marketing Video | 9AKK107991A4712 |
| 2CDC131153V0201 | |
| Dimensioni | |
| Larghezza prodotto | 86.7 mm |
| Altezza prodotto | 84.8 mm |
| Profondità prodotto | 48.4 mm |
| Peso netto prodotto | 0.089 kg |
| Dati tecnici | |
| Tensione nominale di funzionamento | 690 V AC |
| 250 V DC | |
| Corrente nominale di funzionamento (Ie) | 65 A |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Numero di poli | 3P |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule Spring 1x 0.5 ... 16 mm² |
| Flexible with Ferrule Push-in 1x 4 ... 16 mm² | |
| Flexible with Insulated Ferrule Spring 1x 0.5 ... 16 mm² | |
| Flexible with Insulated Ferrule Push-in 1x 4 ... 16 mm² | |
| Flessibile Spring 1x 0.5 ... 16 mm² | |
| Solid Spring 1x 0.5 ... 16 mm² | |
| Solid Push-in 1x 4 ... 16 mm² | |
| Stranded Spring 1x 1.5 ... 25 mm² | |
| Stranded Push-in 1x 6 ... 25 mm² | |
| Lunghezza di spelatura cavo | Circuito Principale 16 mm |
| Cacciavite raccomandato | Circuito Principale 4 |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Sezioni dei cavi circuito principale UL/CSA | Stranded Spring 1x 18-4 AWG |
| Stranded Push-in 1x 8-4 AWG | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| In magazzino -50 ... +80 °C | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SAD101100-3411 |
| Declaration of Conformity - UKCA | 1SAD201100-3411 |
| Certificato UL | E121190-20000619 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 84 mm |
| Profondità imballo livello 1 | 180 mm |
| Altezza imballo livello 1 | 61 mm |
| Peso lordo imballo livello 1 | 0.134 kg |
| EAN imballo livello 1 | 4013614562914 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | W |
| ETIM 9 | EC000215 - Phase busbar |
| ETIM 10 | EC000215 - Phase busbar |
| eClass | V11.0 : 27371306 |
| UNSPSC | 39121117 |
| Codice categoria granulare IDEA (IGCC) | 4378 >> Phase busbar |
| E-Number (Finland) | 3709757 |
| E-Number (Norway) | 4364238 |
| E-Number (Sweden) | 3110827 |
| Caratteristica | Valore |
|---|---|
| numero di fasi (EF000351) | 3 |
| numero di poli (EF001391) | 3 |
| adatto per numero di apparecchi (EF007241) | 2 |
| misura di divisione (EF007504) | 14 mm |
| sezione trasversale (EF000649) | 8 mm² |
| lunghezza (EF001438) | 86.7 mm |
| numero di unità modulari (EF002950) | 4.95 |
| corrente permanente nominale Iu (EF001389) | 65 A |
| tipo di collegamento elettrico (EF003961) | perno |
| isolato (EF000019) | Sì |
| tensione impulsiva nominale (EF002993) | 6 kV |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 100 kA |
| max. tensione d'esercizio nominale Ue (EF007357) | 690 V |
| adatto per apparecchi con conduttore N (EF007218) | No |
| adatto per apparecchi con interruttore ausiliario (EF007217) | No |
| colore (EF000007) | grigio |
