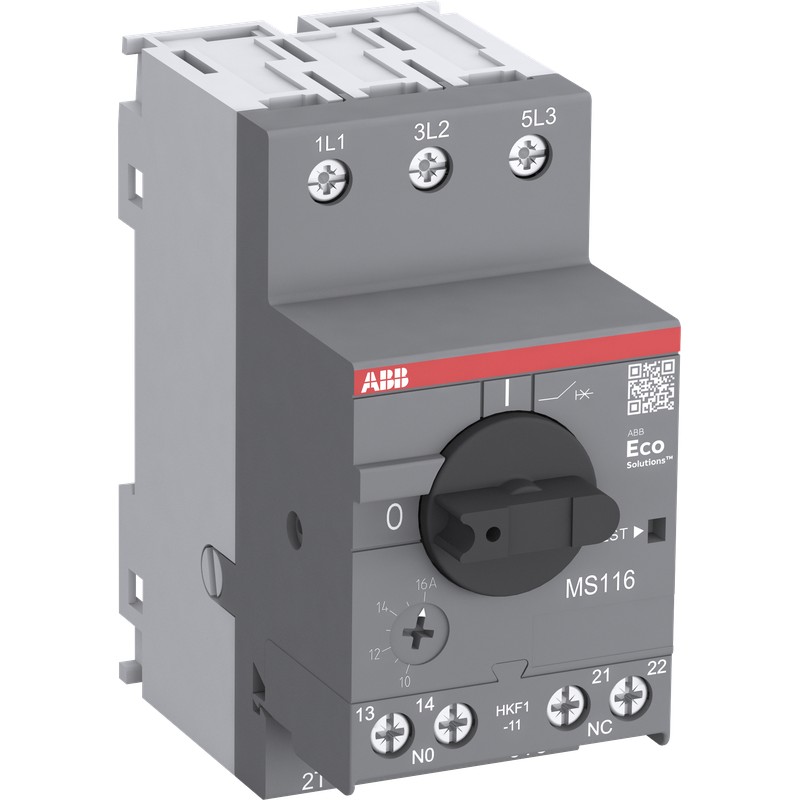

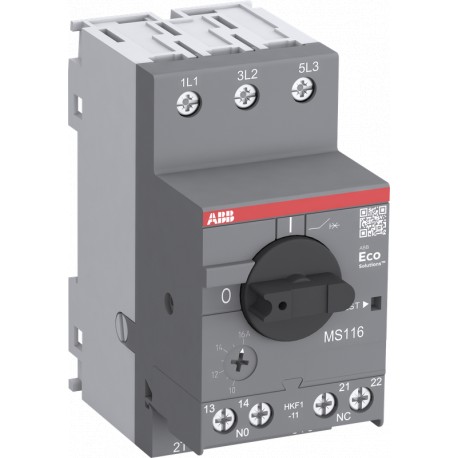

1SAM250005R1007 ABB MS116-2.5-HKF1-11 Avviamento motore manuale
1SAM250005R1007
ABB
MS116-2.5-HKF1-11 Avviamento motore manuale
MS116-2.5-HKF1-11 Manual Motor Starter 1.6 ... 2.5 A
Salvamotori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362010 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC131025D0201 |
| Scheda tecnica (parte 3) | 1SAM200507F0001 |
| 1SAM200507F0002 | |
| 1SAM200507F0003 | |
| 1SAM200508F0001 | |
| 1SAM200508F0002 | |
| 1SAM200508F0003 | |
| Istruzioni e manuali | 2CDC131011M6802 |
| Istruzioni e manuali (parte 2) | 2CDC131060M0202 |
| Time-Current Characteristic Curve | 1SAM200505F0107 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAM200422F0001 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Altezza prodotto | 90 mm |
| Profondità prodotto | 85.6 mm |
| Peso netto prodotto | 0.28 kg |
| Dati tecnici | |
| Potere di cortocircuito di servizio nominale (Ics) | (230 V AC) 50 kA |
| (400 V AC) 50 kA | |
| (440 V AC) 10 kA | |
| (500 V AC) 10 kA | |
| (690 V AC) 5 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (230 V AC) 75 kA |
| (400 V AC) 75 kA | |
| (440 V AC) 30 kA | |
| (500 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 31.3 A |
| Campo di impostazione | 1.6 ... 2.5 A |
| Potenza nominale di funzionamento AC-3 (Pe) | (400 V) Tre Fasi 0.75 kW |
| Potenza nominale di funzionamento AC-3e (Pe) | (400 V) Tre Fasi 0.75 kW |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale di funzionamento (Ie) | 2.5 A |
| Corrente nominale di funzionamento AC-3 (Ie) | 2.5 A |
| Corrente nominale di funzionamento AC-3e (Ie) | 2.5 A |
| Frequenza nominale (f) | Circuito Principale 50 Hz |
| Circuito Principale 60 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Principale 6 kV |
| Tensione nominale di isolamento (Ui) | 690 V |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.7 ... 1.8 W |
| Numero di poli | 3P |
| Contatti ausiliari montati | 1 NO, 1 NC |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Principale 2.5 A |
| Grado di protezione | Abitazione IP20 |
| Terminali del Circuito Principale IP10 | |
| Grado di inquinamento | 3 |
| Durata elettrica | 100000 ciclo (i) |
| Durata meccanica | Nr. Operations 100000 ciclo (i) |
| Tipo di morsetto | Screw Terminals |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm² | |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 1.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 1.5 mm² | |
| Flessibile 1/2x 0.75 ... 1.5 mm² | |
| Rigid 1/2x 1 ... 1.5 mm² | |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.2 N·m |
| Circuito Principale 0.8 ... 1.2 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 8 mm |
| Circuito Principale 9 mm | |
| Cacciavite raccomandato | Pozidriv 2 |
| Posizione di montaggio | Posizione 1 a 6 |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Distanza minima di montaggio | Electrical Conductive Board, Horizontal - Up to 400 V 0 mm |
| Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm | |
| Electrical Conductive Board, Vertical 75 mm | |
| Other Device Same Type, Horizontal 0 mm | |
| Other Device Same Type, Vertical 150 mm | |
| Tipo di attuatore | Maniglia rotativa |
| Indicazione posizione contatto | ON / OFF |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-2 | |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| IEC 60335-2-40 A2L | |
| Reparto tecnico UL/CSA | |
| Corrente nominale in cortocircuito (SCCR) | Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 30 kA |
| Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 30 kA | |
| Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA | |
| Massima tensione di funzionamento UL/CSA | Circuito Ausiliario 250 V AC/DC |
| Circuito Principale 600 V AC | |
| Portata UL/CSA | (200 V AC) Tre Fasi 0.5 Hp |
| (208 V AC) Tre Fasi 0.5 Hp | |
| (220 ... 240 V AC) Tre Fasi 0.5 Hp | |
| (440 ... 480 V AC) Tre Fasi 1 Hp | |
| (550 ... 600 V AC) Tre Fasi 1.5 Hp | |
| Amperaggio motore uso pieno carico | (200 V AC) Tre Fasi 2.5 A |
| (208 V AC) Tre Fasi 2.5 A | |
| (220 ... 240 V AC) Tre Fasi 2.5 A | |
| (440 ... 480 V AC) Tre Fasi 2.5 A | |
| (550 ... 600 V AC) Tre Fasi 2.5 A | |
| Locked Rotor Amps | (200 V AC) Tre Fasi 15 A |
| (208 V AC) Tre Fasi 15 A | |
| (220 ... 240 V AC) Tre Fasi 15 A | |
| (440 ... 480 V AC) Tre Fasi 15 A | |
| (550 ... 600 V AC) Tre Fasi 15 A | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 2.5 A |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1/2x 16-12 AWG |
| Stranded 1/2x 16-12 AWG | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 1/2x 16-14 AWG |
| Stranded 1/2x 16-14 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Circuito Principale 10 in·lb | |
| Contatto nominale UL/CSA | B300 |
| R300 | |
| Dati ambientali | |
| Temperatura ambiente | Around the Enclosure 0 ... +40 °C |
| In funzione -25 ... +70 °C | |
| Operation Compensated -25 ... +55 °C | |
| In magazzino -50 ... +80 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA963005-4502 |
| Informazioni RoHS | 1SAA963006-4501 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006539 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| ABB EcoSolutions | |
| End Of Life Disassembling Instructions | 1SAC200331H0001 |
| Dichiarazione prodotto ambientale - EPD | 1SAC200359H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA963000-4601 |
| Certificato ABS | 1SAA963000-0104 |
| Certificato BV | 1SAA963000-0204 |
| Certificato CB | 1SAA963005-2003 |
| Certificato CCC | 2024010307656673 |
| Certificato CQC | CQC2019010307170287 |
| Declaration of Conformity - CCC | 2020980307003381 |
| Dichiarazione di conformità - CE | 1SAD101100-3401 |
| Declaration of Conformity - UKCA | 1SAD201100-3401 |
| Certificato DNV | 1SAA963000-0304 |
| DNV GL Certificate | 1SAA963000-0304 |
| Certificato EAC | 1SAA963000-2701 |
| Certificato GL | 1SAA963000-0402 |
| Certificato KC | 1SAA963000-1501 |
| Certificato LR | 1SAA963000-0505 |
| Certificato RMRS | 1SAA918000-0704 |
| Certificato UL | E137861-20001218 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 92 mm |
| Profondità imballo livello 1 | 95 mm |
| Altezza imballo livello 1 | 50 mm |
| Peso lordo imballo livello 1 | 0.295 kg |
| EAN imballo livello 1 | 4013614394775 |
| Unità imballo livello 2 | carton 40 pezzo (i) |
| Larghezza imballo livello 2 | 280 mm |
| Profondità imballo livello 2 | 395 mm |
| Altezza imballo livello 2 | 210 mm |
| Peso lordo imballo livello 2 | 12.186 kg |
| EAN imballo livello 2 | 4013614408823 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | F |
| ETIM 9 | EC000074 - Motor protection circuit-breaker |
| ETIM 10 | EC000074 - Motor protection circuit-breaker |
| eClass | V11.0 : 27370401 |
| UNSPSC | 39121521 |
| Codice categoria granulare IDEA (IGCC) | 4845 >> 3 Pole Motor Circuit Protector Circuit Breakers |
| E-Number (Finland) | 3707206 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 70 Mbytes |
|
