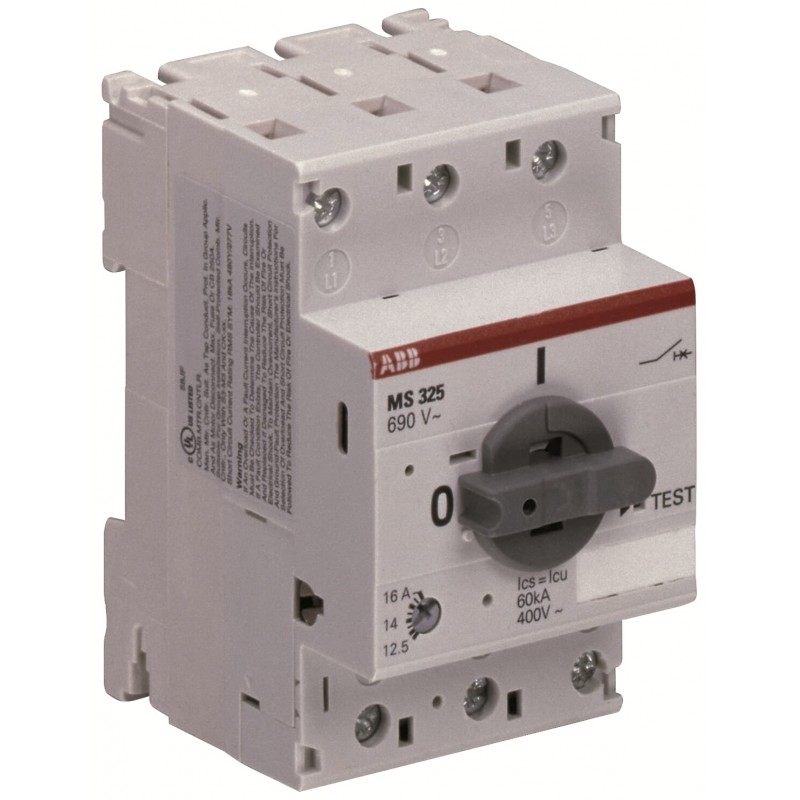

1SAM150000R1014 MS325 ABB MS325-25 Avviatore motore manuale 20... Il 25
1SAM150000R1014
MS325
ABB
MS325-25 Avviatore motore manuale 20... Il 25
Interruttori automatici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲- Tipo di prodotto esteso:
- Visualizzazione del materiale MS325-25
- ID prodotto:
- 1SAM150000R1014
- Ean:
- 4013614194399
- Descrizione catalogo:
- MS325-25 Avviatore motore manuale 20... Il 25
- Descrizione lunga:
- L'avviatore motore manuale MS325-25 è un dispositivo largo 54 mm con una corrente nominale di esercizio di Ie = 25 A. Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e proteggerli in modo affidabile e senza la necessità di fusibili contro cortocircuiti, sovraccarichi e guasti di fase. L'avviatore motore manuale offre una capacità nominale di interruzione di cortocircuito di servizio Ics = 50 kA a 400 VAC e la classe di intervento 10A. Altre caratteristiche includono la funzione di spegnimento integrata, la compensazione della temperatura, il meccanismo di non intervento e una maniglia rotante con una chiara indicazione della posizione dell'interruttore. L'avviatore motore manuale è adatto per applicazioni trifase e monofase. Come accessori sono disponibili contatti ausiliari, contatti di segnalazione, trigger di sottotensione, sganciatori di bypass, sbarre trifase, blocchi di alimentazione e dispositivi di bloccaggio per la protezione da modifiche non autorizzate.
ordinando
- Quantità minima dell'ordine:
- 1 pezzo
- Numero della tariffa doganale:
- 85362010
- ID prodotto sostitutivo (NUOVO):
- 1SAM350000R1014
Download più popolari
- Scheda tecnica, Informazioni tecniche:
- 2CDC131046D0201
- Istruzioni e manuali:
- 2CDC131089M6801
- Curva caratteristica tempo-corrente:
- 1SAM100513F0014
dimensioni
- Larghezza netta del prodotto:
- 54millimetro
- Altezza netta del prodotto:
- 87.5millimetro
- Profondità prodotto/Lunghezza rete:
- 75.5millimetro
- Peso netto del prodotto:
- 0.34Kg
tecnico
- Capacità nominale di interruzione del cortocircuito del servizio (ICs):
- (230 VAC) 100 kA
(400 V CA) 50 kA
(440 VAC) 30 kA
(500 VAC) 20 kA
(690 V CA) 3 kA
- Capacità definitiva di rottura del cortocircuito nominale (ICu):
- (230 VAC) 100 kA
(400 V CA) 50 kA
(440 VAC) 30 kA
(500 VAC) 20 kA
(690 V CA) 3 kA
- Regolazione istantanea della corrente nominale in cortocircuito (Iio):
- 375 A
- Intervallo di regolazione:
- 20 ... 25 A
- Potenza operativa nominale AC-3 (Pecstasy):
- (400 V) Trifase 11 kW
- Potenza operativa nominale AC-3e (Pecstasy):
- (400 V) Trifase 0,25 kW
- Tensione operativa nominale:
- Circuito principale 690 VAC
Circuito principale 690 VAC
Circuito principale 440 V DC
- Corrente operativa nominale (Iecstasy):
- 25 A
- Corrente operativa classificata AC-3 (Iecstasy):
- 25 A
- Corrente nominale di funzionamento AC-3e (Iecstasy):
- 1 A
- Frequenza nominale (f):
- Circuito principale a 60 Hz
Circuito principale a 50 Hz
Circuito principale a 50 Hz
Circuito principale a 60 Hz
- Tensione nominale di supporto agli impulsi (Ugoblin):
- Circuito principale 6 kV
- Tensione di isolamento nominale (Uio):
- 690 V
- Perdita di potenza:
- in condizioni operative nominali per polo 1,1 ... 1,7 W
- Numero di poli:
- 3
- Corrente termica esterna convenzionale (Iesimo):
- Circuito principale 25 A
- Grado di protezione:
- Alloggiamento IP20
Terminali del circuito principale IP10
Terminali del circuito principale IP20
- Grado di contaminazione:
- 3
- Durata elettrica:
- Ciclo 50000
- Durata meccanica:
- Ciclo 100000
- Tipo terminale:
- Terminali a vite
- Circuito principale della capacità di connessione:
- Flessibile con stecca 1/2x 0,75 ... 2,5 mm²
Flessibile con stecca 1/2x 0,75 ... 4 mm²
Flessibile con stecca isolata 1/2x 0,75 ... 2,5 mm²
Flessibile con ferrule isolato 1/2x 0,75 ... 4 mm²
Flessibile 1/2x 0,75 ... 2,5 mm²
Flessibile 1/2x1 ... 6 mm²
Rigido 1/2x 1 ... 4 mm²
Rigido 1/2x 1 ... 6 mm²
- stringere:
- Circuito principale 1.4 N·m
- Lunghezza estrazione filo:
- Circuito ausiliario 8 mm
Circuito principale 10 mm
- Controller a vite consigliato:
- Pozidriv 2
M3.5
- Posizione di montaggio:
- 1 ... 6
- Montaggio della rotaia DIN:
- TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715
TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
- Distanza minima di montaggio:
- Quadro elettrico conduttivo, orizzontale - Fino a 400 V 0 mm
Quadro elettrico conduttivo, orizzontale - Fino a 690 V 1,5 mm
Quadro elettrico conduttivo, verticale 75 mm
Altro dispositivo dello stesso tipo, orizzontale 0 mm
Un altro dispositivo dello stesso tipo, verticale 150 mm
- Tipo attuatore:
- Maniglia rotante
- Indicazione della posizione di contatto:
- ON/OFF
- standard:
- IEC/IT 60947-1
IEC/IT 60947-2
IEC/IT 60947-4-1
UL 60947-1
UL 60947-4-1
Ul tecnico/CSA
- Classificazione della corrente di cortocircuito (SCCR):
- Qualsiasi FUSIBILE o interruttore automatico elencato da UL, installazioni di gruppo (480 V AC) 30 kA
Qualsiasi FUSIBILE o interruttore automatico elencato da UL, installazioni di gruppo (600 V AC) 5 kA
Qualsiasi fusibile o interruttore ul-listed, disconnessione motore (480 V AC) 30 kA
Qualsiasi FUSIBILE o interruttore elencato da UL, disconnessione motore (600 V AC) 5 kA
- Tensione operativa massima UL/CSA:
- Circuito principale 600 VAC
- Classificazione cavalli UL/CSA:
- (220 ... 240 V AC) Trifase 7,5 Hp
(440 ... 480 V AC) Trifase 15 CV
(550 ... 600 V AC) Trifase 20 HP
- Utilizzo del motore dell'amplificatore a pieno carico:
- (110 ... 120 V AC) Trifase 1 A
(200 V CA) Trifase 1 A
(208 V c.a.) Trifase 1 A
(220 ... 240 V AC) Trifase 1 A
(440 ... 480 V AC) Trifase 1 A
(550 ... 600 V AC) Trifase 0,9 A
- Amplificatori del rotore bloccati:
- (110 ... 120 V AC) Trifase 6 A
(200 V CA) Trifase 6 A
(208 V c.a.) Trifase 6 A
(220 ... 240 V AC) Trifase 6 A
(440 ... 480 V AC) Trifase 6 A
(550 ... 600 V AC) Trifase 8 A
- Classificazione general purpose Ul/CSA:
- (600 V c.a.) 1 A
- Circuito principale di capacità di connessione UL/CSA:
- Flessibile 1/2x 16-12 AWG
Flessibile 1/2x 14-8 AWG
Incagliato 1/2x 16-12 AWG
Stranded 1/2x 14-8 AWG
- Coppia di serraggio UL/CSA:
- Circuito ausiliario 7 in·lb
Circuito principale 14 in·lb
ambientale
- Temperatura dell'aria ambiente:
- Intorno all'involucro 0 ... +40 °C
Operazione -25 ... +50 °C
Operazione offset -25 ... +55 °C
Operazione offset -25 ... +50 °C
Stoccaggio -50 ... +80 °C
- Compensazione della temperatura dell'aria ambiente:
- sì
- Altitudine massima di esercizio consentita:
- 2000 m
- Dichiarazione REACH:
- 1SAA960005-4502
- Resistenza agli urti secondo IEC 60068-2-27:
- Impulso di 11 ms 15g
- Resistenza alle vibrazioni secondo IEC 60068-2-6:
- 5g / 10 ... 150 Hz
- Informazioni RoHS:
- 1SAA963006-4502
- Stato Rohs:
- A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
Certificati e dichiarazioni
- Certificato ATEX:
- 1SAA918000-3903
- Certificato BV:
- 1SAA918000-0205
- Certificato CB:
- 1SAA918000-2003
- Certificato CQC:
- CQC2017010307033534
- Certificato cUL:
- cUL_E137861
cUL_E345003
- Dichiarazione di conformità - CCC:
- 2020980307003580
- Dichiarazione di conformità - CE:
- 1SAD101100-3412
- Dichiarazione di conformità - UKCA:
- 1SAD201100-3412
- Certificato DNV:
- 1SAA918000-0306
- Certificato GL:
- 1SAA918000-0403
- Certificato LR:
- 1SAA918000-0504
- Certificato RINA:
- 1SAA918000-0804
- Certificato RMRS:
- 1SAA918000-0704
- Certificato UL:
- UL_E137861
UL_E345003
Informazioni sul contenitore
- Unità di livello pacchetto 1:
- scatola 1 pezzo
- Larghezza livello pacchetto 1:
- 92 mm
- Profondità/lunghezza livello pacchetto 1:
- 58 mm
- Altezza livello pacchetto 1:
- 78 mm
- Livello di peso lordo 1 della confezione:
- 0,37 kg
- Pacchetto EAN di livello 1:
- 4013614194399
- Unità di livello pacchetto 2:
- cartone 24 pezzi
- Larghezza livello pacchetto 2:
- 280 mm
- Profondità/lunghezza livello pacchetto 2:
- 395 mm
- Altezza livello pacchetto 2:
- 210 mm
- Peso lordo del livello del pacchetto 2:
- 8,18 kg
- Pacchetto EAN di livello 2:
- 4013614494529
Classificazioni
- Codice di classificazione degli oggetti:
- F
- ETIM 4:
- EC000074 - Iniettore protettivo motore
- ETIM 5:
- EC000074 - Iniettore protettivo motore
- ETIM 6:
- EC000074 - Motor ProtectionJunctor
- ETIM 7:
- EC000074 - Motor ProtectionJunctor
- ETIM 8:
- EC000074 - Motor ProtectionJunctor
- Classe elettronica:
- V11.0 : 27370401
- UNSPSC:
- 39121521
- Codice categoria granulare IDEA (IGCC):
- 4731 >> Avviatori manuali
- Numero elettronico (Finlandia):
- 3707069
