> ABB>Interruttori automatici>1SAM150000R1010 ABB MS325-9 Avviatore motore manuale
Prodotto precedente Prodotto successivo

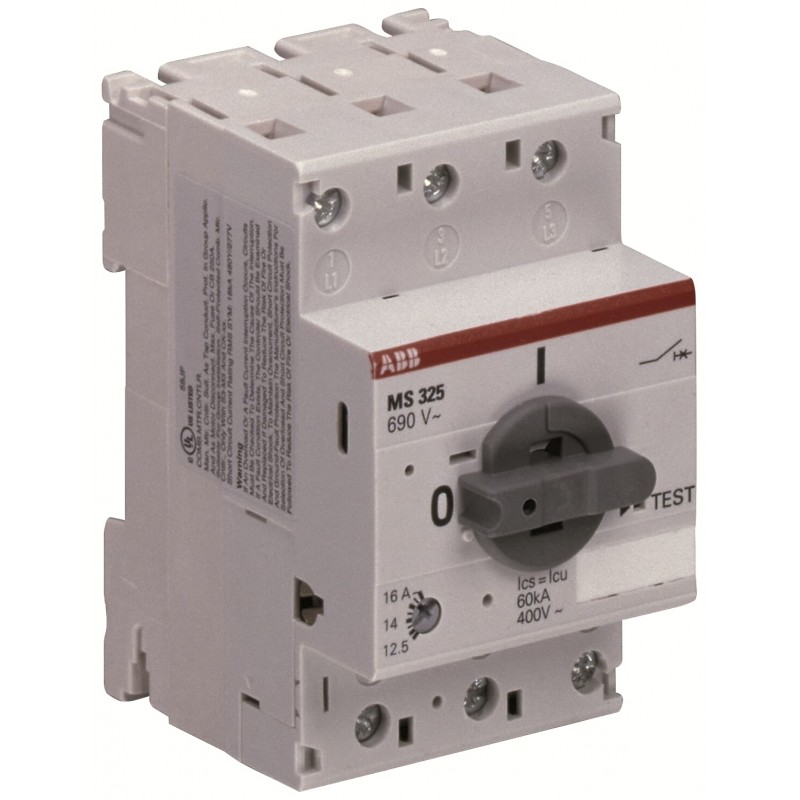

1SAM150000R1010 ABB MS325-9 Avviatore motore manuale Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SAM150000R1010 ABB MS325-9 Avviatore motore manuale

1SAM150000R1010

ABB

MS325-9 Avviatore motore manuale

MS325-9 Salvamotori e relè termici 6.3 ... 9.0 A

Maggiori dettagli


Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362010
ID prodotto in sostituzione (NUOVO)1SAM350000R1010
Download Piu' Usati
Scheda tecnica2CDC131046D0201
Istruzioni e manuali2CDC131089M6801
Time-Current Characteristic Curve1SAM100513F0010
Dimensioni
Larghezza prodotto54 mm
Altezza prodotto87.5 mm
Profondità prodotto75.5 mm
Peso netto prodotto0.34 kg
Dati tecnici
Potere di cortocircuito di servizio nominale (Ics)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 50 kA
(500 V AC) 30 kA
(690 V AC) 5 kA
Potere di cortocircuito estremo nominale (Icu)(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 50 kA
(500 V AC) 30 kA
(690 V AC) 5 kA
Impostazione corrente nominale di cortocircuito istantanea (Ii)135.5 A
Campo di impostazione6.3 ... 9.0 A
Corrente nominale di funzionamento AC-3 (Pe)(400 V) Tre Fasi 4 kW
Corrente nominale di funzionamento AC-3e (Pe)(400 V) Tre Fasi 2.2 kW
Tensione nominale di funzionamentoCircuito Principale 690 V AC
Circuito Principale 690 V AC
Circuito Principale 440 V DC
Corrente nominale di funzionamento (Ie)9 A
Corrente nominale di funzionamento AC-3 (Ie)9 A
Corrente nominale di funzionamento AC-3e (Ie)6.3 A
Frequenza nominale (f)Circuito Principale 60 Hz
Circuito Principale 50 Hz
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Tensione di tenuta ad impulso (Uimp)Circuito Principale 6 kV
Tensione nominale di isolamento (Ui)690 V
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.9 ... 1.8 W
Numero di poli3P
Corrente termica convenzionale in aria libera (Ith)Circuito Principale 9 A
Grado di protezioneAbitazione IP20
Terminali del Circuito Principale IP10
Terminali del Circuito Principale IP20
Grado di inquinamento3
Durata elettrica50000 ciclo (i)
Durata meccanicaNr. Operations 100000 ciclo (i)
Tipo di morsettoScrew Terminals
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Flessibile 1/2x 1 ... 6 mm²
Rigid 1/2x 1 ... 4 mm²
Rigid 1/2x 1 ... 6 mm²
Coppia di serraggioCircuito Principale 1.4 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 8 mm
Circuito Principale 10 mm
Cacciavite raccomandatoPozidriv 2
M3.5
Posizione di montaggioPosizione 1 a 6
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Distanza minima di montaggioElectrical Conductive Board, Horizontal - Up to 400 V 0 mm
Electrical Conductive Board, Horizontal - Up to 690 V 1.5 mm
Electrical Conductive Board, Vertical 75 mm
Other Device Same Type, Horizontal 0 mm
Other Device Same Type, Vertical 150 mm
Tipo di attuatoreManiglia rotativa
Indicazione posizione contattoON / OFF
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
Reparto tecnico UL/CSA
Corrente nominale in cortocircuito (SCCR)Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 5 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 18 kA
Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 5 kA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Portata UL/CSA(200 V AC) Tre Fasi 1 Hp
(208 V AC) Tre Fasi 1 Hp
(220 ... 240 V AC) Tre Fasi 2.5 Hp
(440 ... 480 V AC) Tre Fasi 5 Hp
(550 ... 600 V AC) Tre Fasi 7.5 Hp
Amperaggio motore uso pieno carico(200 V AC) Tre Fasi 6.3 A
(208 V AC) Tre Fasi 6.3 A
(220 ... 240 V AC) Tre Fasi 6.3 A
(440 ... 480 V AC) Tre Fasi 4.8 A
(550 ... 600 V AC) Tre Fasi 6.1 A
Locked Rotor Amps(200 V AC) Tre Fasi 37.8 A
(208 V AC) Tre Fasi 37.8 A
(220 ... 240 V AC) Tre Fasi 37.8 A
(440 ... 480 V AC) Tre Fasi 32 A
(550 ... 600 V AC) Tre Fasi 36.8 A
Potenza nominale di impiego UL/CSA(600 V AC) 6.3 A
Sezioni dei cavi circuito principale UL/CSAFlessibile 1/2x 16-12 AWG
Flessibile 1/2x 14-8 AWG
Stranded 1/2x 16-12 AWG
Stranded 1/2x 14-8 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 7 in·lb
Circuito Principale 14 in·lb
Dati ambientali
Temperatura ambienteAround the Enclosure 0 ... +40 °C
In funzione -25 ... +50 °C
Operation Compensated -25 ... +55 °C
Operation Compensated -25 ... +50 °C
In magazzino -50 ... +80 °C
Compensazione temperatura aria ambientaleSì
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 15g
Resistenza alle vibrazioni secondo IEC 60068-2-65g 10 ... 150 Hz
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SAA960005-4502
Informazioni RoHS1SAA963006-4502
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006539
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato ATEX1SAA918000-3903
Certificato BV1SAA918000-0205
Certificato CB1SAA918000-2003
Certificato CCC2024010307659819
Certificato CQCCQC2017010307033534
Certificato cULcUL_E137861
cUL_E345003
Declaration of Conformity - CCC2020980307003580
Dichiarazione di conformità - CE1SAD101100-3412
Declaration of Conformity - UKCA1SAD201100-3412
Certificato DNV1SAA918000-0306
Certificato GL1SAA918000-0403
Certificato LR1SAA918000-0504
Certificato RINA1SAA918000-0804
Certificato RMRS1SAA918000-0704
Certificato ULUL_E137861
UL_E345003
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 192 mm
Profondità imballo livello 158 mm
Altezza imballo livello 178 mm
Peso lordo imballo livello 10.37 kg
EAN imballo livello 14013614195068
Unità imballo livello 2carton 24 pezzo (i)
Larghezza imballo livello 2280 mm
Profondità imballo livello 2395 mm
Altezza imballo livello 2210 mm
Peso lordo imballo livello 28.18 kg
EAN imballo livello 24013614494482
Classificazioni e standard esterni
Codice classificazione oggettoF
ETIM 9EC000074 - Motor protection circuit-breaker
ETIM 10EC000074 - Motor protection circuit-breaker
eClassV11.0 : 27370401
UNSPSC39121521
Codice categoria granulare IDEA (IGCC)4731 >> Manual Starters
E-Number (Finland)3707060

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CIRCUIT BREAKERS TMAX XT.pdf 26 Mbytes
