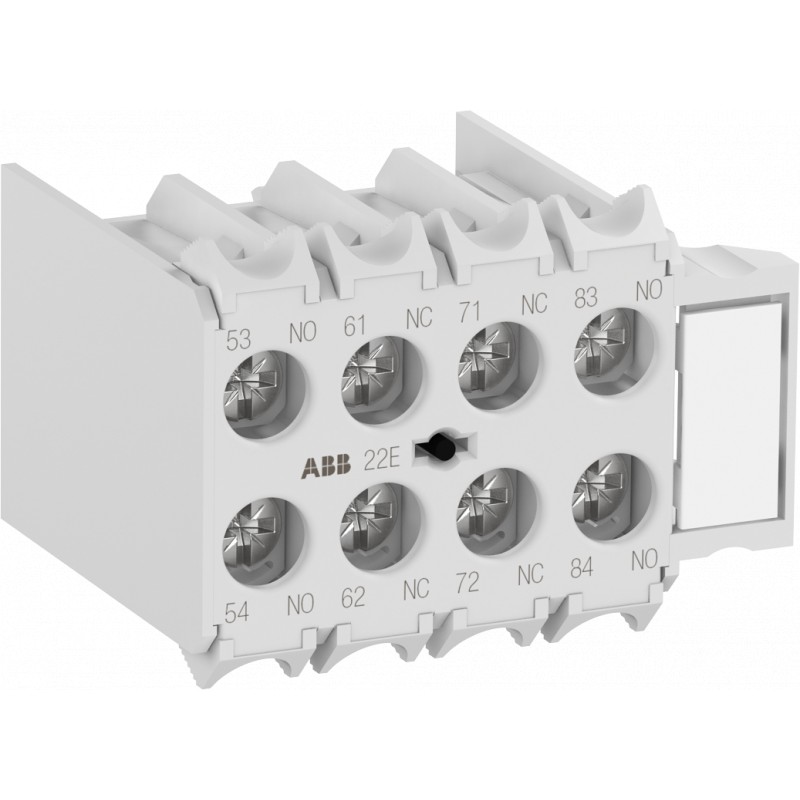

1SAL103355R9906 ABB MARN413AR Contatto ausiliario 1NO/3NC
1SAL103355R9906
ABB
MARN413AR Contatto ausiliario 1NO/3NC
MARN413AR Auxiliary Contact 1NO/3NC ring tongue terminal, front mounted
Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC166197_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC102075M9901 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 35 mm |
| Altezza prodotto | 27 mm |
| Peso netto prodotto | 0.04 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 0 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di contatti ausiliari NC | 3 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-5-1 | |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V AC |
| Circuito Ausiliario 440 V DC | |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare 10 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) 6 A |
| (400 V) 4 A | |
| (500 V) 2.5 A | |
| (690 V) 1.5 A | |
| Tensione nominale di isolamento (Ui) | 750 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 360 cicli orari |
| DC-13 360 cicli orari | |
| Capacità di commutazione minima | > 17 V |
| > 5 mA | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.4 W |
| Sezioni dei cavi-circuito ausiliario | Flessibile 1/2x 0.75 ... 2.5 mm² |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Grado di protezione | IP20 |
| Cacciavite raccomandato | Circuito Ausiliario Pozidriv 2 |
| Coppia di serraggio | Circuito Ausiliare 0.8 N·m |
| Tipo di morsetto | Ring-Tongue Terminals |
| Idoneo per | MC1 |
| MC2 | |
| MCR equipped with Ring Tongue terminals | |
| Idoneo per classe di prodotto | Mini Contactors |
| Nome prodotto | Auxiliary Contact Block |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V AC |
| Potenza nominale di impiego UL/CSA | (600 V AC) 10 A |
| Sezioni dei cavi circuito ausiliario UL/CSA | Stranded 18-12 AWG |
| Contatto nominale UL/CSA | A600 |
| Q600 | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -55 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 3000 m |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CB | 1SAA971003-2001 |
| Certificato CQC | CQC2019010304193152 |
| Declaration of Conformity - CCC | 2020980304001603 |
| Dichiarazione di conformità - CE | 1SAD101100-3201 |
| Declaration of Conformity - UKCA | 1SAD201100-3201 |
| Certificato RINA | 1SAA971000-0801 |
| Certificato UL | E48139-19960510 |
| Informazioni imballo | |
| Unità imballo livello 1 | bag 1 pezzo (i) |
| Larghezza imballo livello 1 | 100 mm |
| Profondità imballo livello 1 | 30 mm |
| Altezza imballo livello 1 | 100 mm |
| Peso lordo imballo livello 1 | 0.045 kg |
| EAN imballo livello 1 | 4013614550386 |
| Unità imballo livello 2 | box 10 pezzo (i) |
| Larghezza imballo livello 2 | 100 mm |
| Profondità imballo livello 2 | 150 mm |
| Altezza imballo livello 2 | 105 mm |
| Peso lordo imballo livello 2 | 0.45 kg |
| EAN imballo livello 2 | 4013614550874 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000041 - blocco interruttore ausiliario |
| ETIM 8 | EC000041 - Auxiliary contact block |
| ETIM 9 | EC000041 - Auxiliary contact block |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| E-Number (Finland) | 3709631 |
| Caratteristica | Valore |
|---|---|
| numero di contatti invertitori (EF008257) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti di riposo (EF008255) | 3 |
| numero di commutatori di segnale (EF007613) | 0 |
| corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) | 6 A |
| tipo di collegamento elettrico (EF003961) | altro |
| versione (EF000010) | attaccabile |
| modo di montaggio (EF000003) | fissaggio frontale |
| portalampada (EF000048) | senza |
