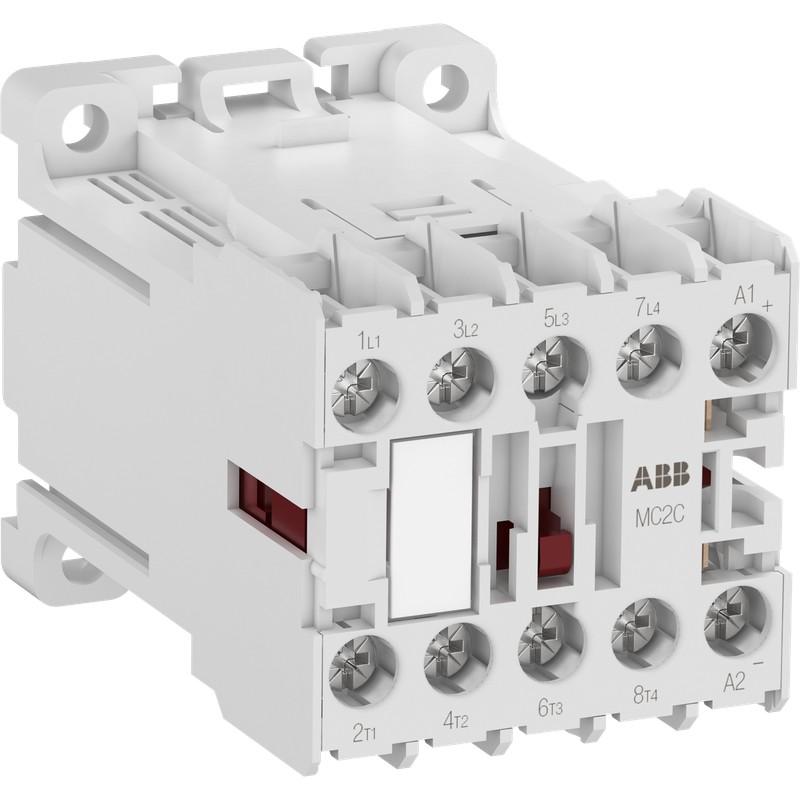

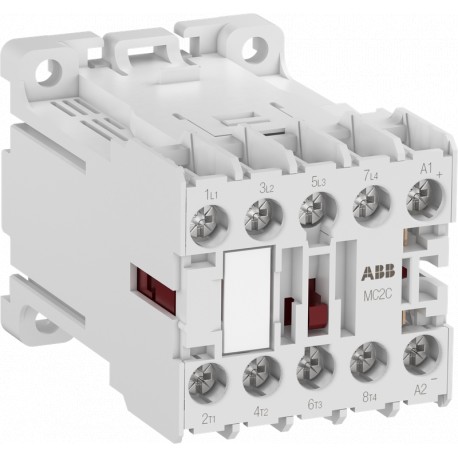

1SAL101968R9902 ABB MC2CB00ATWN Mini contattore Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SAL101968R9902 ABB MC2CB00ATWN Mini contattore

1SAL101968R9902

ABB

MC2CB00ATWN Mini contattore

Il mini contattore MC2CB00ATWN è un contattore a 4 poli dimensionalmente ottimizzato con morsetti a vite. Questo dispositivo è un'ottima soluzione quando sono necessarie prestazioni elevate ma lo spazio è limitato. I mini contattori sono utilizzati in edifici residenziali, edifici commerciali e applicazioni industriali per il controllo di carichi monofase o trifase fino a 5,5 kW (AC-3) e 20 A/690 V (AC-1) o per la commutazione di segnali di controllo. Il prodotto è dotato di una bobina con limiti di funzionamento estesi ed è adatto per il montaggio a parete o su guida.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $62.70
Prezzo unitario: $62.70
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


b'

panoramica

Tipo di prodotto esteso:
MC2CB00ATWN
ID prodotto:
1SAL101968R9902
Ean:
4013614545368
Descrizione catalogo:
Mini contattore MC2CB00ATWN 2NO+2NC 220VDC +/-30%
Descrizione lunga:
Il mini contattore MC2CB00ATWN è un contattore a 4 poli dimensionalmente ottimizzato con morsetti a vite. Questo dispositivo è un'ottima soluzione quando sono necessarie prestazioni elevate ma lo spazio è limitato. I mini contattori sono utilizzati in edifici residenziali, edifici commerciali e applicazioni industriali per il controllo di carichi monofase o trifase fino a 5,5 kW (AC-3) e 20 A/690 V (AC-1) o per la commutazione di segnali di controllo. Il prodotto è dotato di una bobina con limiti di funzionamento estesi ed è adatto per il montaggio a parete o su guida.

ordinando

Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85365080

Download più popolari

Istruzioni e manuali:
2CDC103061M6801

dimensioni

Larghezza netta del prodotto:
45 mm
Altezza netta del prodotto:
48 millimetri
Profondità prodotto/Lunghezza rete:
68 millimetri
Peso netto del prodotto:
0,25 kg

tecnico

Numero di poli:
4
Mini tipo di contattore:
Mini contattore
Tensione operativa nominale:
Circuito principale 690 VAC

Circuito principale 440 V DC
Frequenza nominale (f):
Circuito di controllo DC

Circuito principale a 50 Hz

Circuito principale a 60 Hz

Circuito principale DC
Tensione nominale di supporto agli impulsi (Ugoblin):
Circuito principale 6 kV
Tensione di isolamento nominale (Uio):
750 V
Numero di contatti principali NC:
2
Numero di contatti principali NO:
2
Corrente operativa classificata AC-1 (Iecstasy):
(690 V) 55 °C 20 A

(690 V) 70 °C 16 A

(230 V) 55 °C 20 A

(230 V) 70 °C 16 A

(400 V) 55 °C 20 A

(400 V) 70 °C 16 A

(500 V) 55 °C 20 A

(500 V) 70 °C 16 A
Potenza operativa nominale AC-3 (Pecstasy):
(230 V) Trifase 3 kW

(400 V) Trifase 5,5 kW

(500 V) Trifase 5,5 kW

(690 V) Trifase, NO. 4 kW
Corrente di supporto della valutazione a breve termine (ICw):
a 40 °C Temperatura ambiente, all'aperto, da freddo 10 s 96 A
Numero di contatti ausiliari NC:
0
Numero di contatti ausiliari NO:
0
Corrente termica esterna convenzionale (Iesimo):
Circuito principale 20 A
Tensione del circuito di controllo nominale (UC):
220 V CC
Limiti di esercizio della bobina:
(secondo IEC 60947-4-1) per alimentazione CC 0,85 ... 1,1 x Uc (a θ ≤ 55°C)
Grado di protezione:
Terminali del circuito di controllo IP20

Terminali del circuito principale IP20
Durata meccanica:
10000000 ciclo
Frequenza massima di commutazione elettrica:
(AC-1) 300 cicli all'ora

(AC-15) 360 cicli all'ora

(AC-3) 1200 cicli all'ora

(DC-1) 600 cicli all'ora

(DC-13) 360 cicli all'ora

(DC-3) 600 cicli all'ora
Circuito principale della capacità di connessione:
Flessibile con Ghiera 1x 0,75 ... 2,5 mm²

Flessibile con ghiera 2x 0,75 ... 1,5 mm²

Flessibile con stecca isolata 1x 0,75 ... 2,5 mm²

Flessibile con stecca isolata 2x 0,75 ... 1,5 mm²

Flessibile 1/2x 0,75 ... 2,5 mm²

Rigido 1x 0,75 ... 4 mm²

Rigido 2x 0,75 ... 2,5 mm²
Circuito di controllo della capacità di connessione:
Flessibile con Ghiera 1x 0,75 ... 2,5 mm²

Flessibile con ghiera 2x 0,75 ... 1,5 mm²

Flessibile con stecca isolata 1x 0,75 ... 2,5 mm²

Flessibile con stecca isolata 2x 0,75 ... 1,5 mm²

Flessibile 1/2x 0,75 ... 2,5 mm²

Rigido 1/2x 0,75 ... 2,5 mm²
Lunghezza estrazione filo:
Circuito di controllo 9 mm

Circuito principale 9 mm
stringere:
Circuito di controllo 0,8 N·m

Circuito principale 0,8 ... 1.0 N·m
Montaggio della rotaia DIN:
TH35-15 (35 x 15 mm Binario di montaggio) secondo IEC 60715

TH35-7.5 (35 x 7,5 mm Binario di montaggio) secondo IEC 60715
Perdita di potenza:
in condizioni operative nominali AC-1 per polo 0,7 W
standard:
IEC/IT 60947-1

IEC/IT 60947-4-1

UL 60947-1

UL 60947-4-1

Ul tecnico/CSA

Tensione operativa massima UL/CSA:
Circuito principale 600 VAC
Utilizzo del motore dell'amplificatore a pieno carico:
(115 V CA) Monofase 9,8 A

(200 V CA) Tre fasi 11 A

(230 V CA) Monofase 12 A

(240 V CA) Trifase 9,6 A

(380 ... 415 V AC) Trifase 9,7 A

(440 ... 480 V AC) Trifase 11 A

(550 ... 600 V AC) Trifase 11 A
Classificazione cavalli UL/CSA:
(115 V CA) Monofase 0,5 hp

(200 V CA) Trifase 3 HP

(230 V CA) Monofase 2 Hp

(240 V CA) Trifase 3 Hp

(380 ... 415 V AC) Trifase 5 Hp

(440 ... 480 V AC) Trifase 7,5 Hp

(550 ... 600 V AC) Trifase 10 HP
Classificazione general purpose Ul/CSA:
(600 V AC) 20 A
Circuito principale di capacità di connessione UL/CSA:
Incagliato 1/2x 18-12 AWG
Coppia di serraggio UL/CSA:
Circuito di controllo 7 in·lb

Circuito principale 7 in·lb

ambientale

Temperatura dell'aria ambiente:
Funzionamento -40 ... +55 °C

Stoccaggio da -55 a +80 °C
Altitudine massima di esercizio consentita:
3000m
Resistenza agli urti secondo IEC 60068-2-27:
11 ms Pulse 25g
Resistenza alle vibrazioni secondo IEC 60068-2-6:
5g / 3 ... 150 Hz
Stato Rohs:
A seguito della direttiva UE 2011/65/UE

Certificati e dichiarazioni (numero di documento)

Certificato BV:
1SAA971000-0201
Certificato CB:
1SAA971000-2001
Certificato CCC:
1SAA971000-3801
Certificato cULus:
cUL_E191658
Dichiarazione di conformità - CE:
1SAD938502-0305
Certificato EAC:
1SAA971000-2701
Istruzioni e manuali:
2CDC103061M6801
Certificato RINA:
1SAA971001-0801
Informazioni RoHS:
1SAD038501-0305

Informazioni sul contenitore

Unità di livello pacchetto 1:
scatola 1 pezzo
Larghezza livello pacchetto 1:
46 millimetri
Altezza livello pacchetto 1:
70 mm
Profondità/lunghezza livello pacchetto 1:
49 millimetri
Livello di peso lordo 1 della confezione:
0,255 kg
Pacchetto EAN di livello 1:
4013614545368
Unità di livello pacchetto 2:
Scatola da 10 pezzi
Larghezza livello pacchetto 2:
243 millimetri
Altezza livello pacchetto 2:
80 mm
Profondità/lunghezza livello pacchetto 2:
106 millimetri
Peso lordo del livello del pacchetto 2:
2,61 kg
Pacchetto EAN di livello 2:
4013614545665

Classificazioni

Codice di classificazione degli oggetti:
D
ETIM 5:
EC000066 - Contattore magnetico, commutazione CA
ETIM 6:
EC000066 - Contattore di alimentazione, commutazione CA
ETIM 7:
EC000066 - Contattore di alimentazione, commutazione CA
Classe elettronica:
7.0 27371003
UNSPSC:
39121529
'

ETIM for 1SAL101968R9902 Apparecchi elettrici a bassa tensione (EC000066)
Caratteristica Valore
tensione di alimentazione pilota nominale DC (EF003980) 220 V
tipo di tensione per l'azionamento (EF008242) DC
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 20 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 12 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 5.5 kW
corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495) 9 A
potenza d'esercizio nominale per AC-4, 400 V (EF008496) 4 kW
potenza d'esercizio nominale NEMA (EF011960) 2.2371 kW
adatto per installazione in serie (EF001126) No
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 2
numero di contatti di chiusura, contatti principali (EF001374) 2
