ABBContattori e relè di sovraccarico1SAL100514R9906 ABB MARL101AT Contatto ausiliario 1NC
ABB 1SAL100514R9906 1SAL100514R9906 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

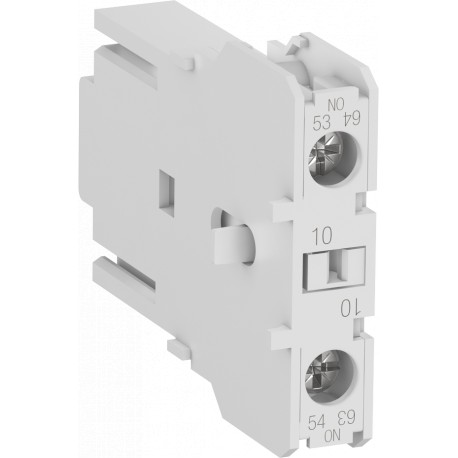

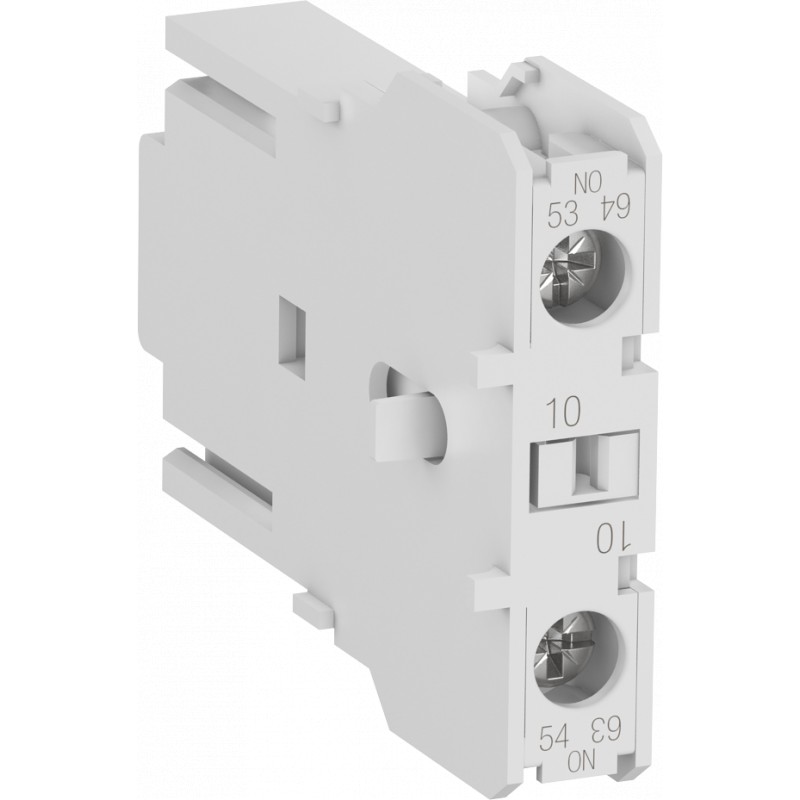

1SAL100514R9906 ABB MARL101AT Contatto ausiliario 1NC

Riferimento: 1SAL100514R9906

Produttore: ABB

Descrizione:

MARL101AT Contatto ausiliario 1NC
MARL101AT Auxiliary Contact 1NC screw terminal, side mounted

Categorie:

  • Apparecchi elettrici a bassa tensione > Modulo contatti ausiliario
  • ABB > Contattori e relè di sovraccarico

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 8,45 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Download Piu' Usati
EPLAN Data9AAC166197_EPLAN
Scheda tecnica1SBC100214C0202
Istruzioni e manuali2CDC102076M9901
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto9.8 mm
Profondità prodotto56 mm
Altezza prodotto42.5 mm
Peso netto prodotto0.017 kg
Dati tecnici
Numero di contatti principali NA0
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC1
Numero di poli1P
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-5-1
Tensione nominale di funzionamentoCircuito Ausiliario 690 V AC
Circuito Ausiliario 440 V DC
Frequenza nominale (f)Circuito Ausiliario 50 Hz
Circuito Ausiliario 60 Hz
Circuito Ausiliario DC
Corrente termica convenzionale in aria libera (Ith)Circuito Ausiliare 10 A
Corrente nominale di funzionamento AC-15 (Ie)(240 V) 6 A
(400 V) 4 A
(500 V) 2.5 A
(690 V) 1.5 A
Tensione nominale di isolamento (Ui)750 V
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Massima frequenza di commutazione elettricaAC-15 360 cicli orari
DC-13 360 cicli orari
Capacità di commutazione minima> 17 V
> 5 mA
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.4 W
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 0.75 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito Ausiliare 9 mm
Grado di protezioneIP20
Cacciavite raccomandatoCircuito Ausiliario Pozidriv 2
Coppia di serraggioCircuito Ausiliare 0.8 N·m
Tipo di morsettoScrew Terminals
Idoneo perMC1
MC2
MCR equipped with Screw terminals
Idoneo per classe di prodottoMini Contactors
Nome prodottoAuxiliary Contact Block
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSA600 V AC
Potenza nominale di impiego UL/CSA(600 V AC) 10 A
Sezioni dei cavi circuito ausiliario UL/CSAStranded 18-12 AWG
Contatto nominale UL/CSAA600
Q600
Coppia di serraggio UL/CSACircuito Ausiliare 7 in·lb
Dati ambientali
Temperatura ambienteIn funzione -40 ... +70 °C
In magazzino -55 ... +80 °C
Massima altitudine d'esercizio permessa3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
Certificati e dichiarazioni (numero del documento)
Certificato CB1SAA971002-2001
Certificato CQCCQC2019010304193150
Declaration of Conformity - CCC2020980304001604
Dichiarazione di conformità - CE1SAD101100-3201
Declaration of Conformity - UKCA1SAD201100-3201
Certificato RINA1SAA971000-0801
Certificato ULE48139-19880826
Informazioni imballo
Unità imballo livello 1bag 1 pezzo (i)
Larghezza imballo livello 199 mm
Profondità imballo livello 120 mm
Altezza imballo livello 1100 mm
Peso lordo imballo livello 10.02 kg
EAN imballo livello 14013614552328
Unità imballo livello 2box 10 pezzo (i)
Larghezza imballo livello 2100 mm
Profondità imballo livello 2150 mm
Altezza imballo livello 2105 mm
Peso lordo imballo livello 20.22 kg
EAN imballo livello 24013614552366
Classificazioni e standard esterni
Codice classificazione oggettoK
ETIM 7EC000041 - blocco interruttore ausiliario
ETIM 8EC000041 - Auxiliary contact block
ETIM 9EC000041 - Auxiliary contact block
eClassV11.0 : 27371302
UNSPSC39121522
E-Number (Finland)3709462

ETIM for 1SAL100514R9906 Apparecchi elettrici a bassa tensione (EC000041)

Nome caratteristicanumero di contatti invertitori (EF008257)
Valore caratteristica0
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica0
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica1
Nome caratteristicanumero di commutatori di segnale (EF007613)
Valore caratteristica0
Nome caratteristicacorrente d'esercizio nominale Ie per AC-15, 230 V (EF001385)
Valore caratteristica6 A
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo a vite
Nome caratteristicaversione (EF000010)
Valore caratteristicaattaccabile
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaapplicazione laterale
Nome caratteristicaportalampada (EF000048)
Valore caratteristicasenza
