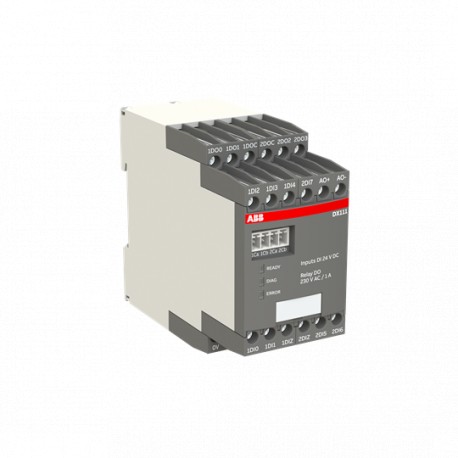

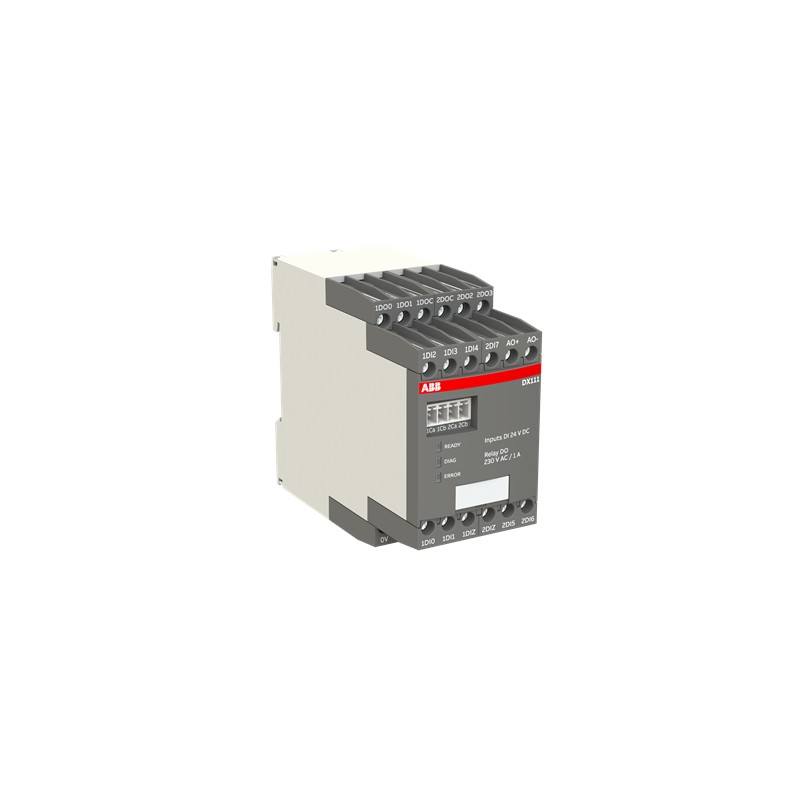

1SAJ611000R0102 ABB DX111.0 Modulo I/O per UMC100
1SAJ611000R0102
ABB
DX111.0 Modulo I/O per UMC100
DX111.0 I/O-module for UMC100 DI 24 VDC, supply 24VDC
Apparecchi elettrici a bassa tensione > Modulo di estensione per dispositivo gestionale del motore
Relè elettronici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389091 |
| Tipo principale prodotto | DX1 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC135032D0204 |
| EPLAN Data | 9AAC159135_EPLAN |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 107 mm |
| Altezza prodotto | 85.6 mm |
| Peso netto prodotto | 0.241 kg |
| Dati tecnici | |
| Capacità di connessione | 1x 0.75-2.5 mm² |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Perdita di potenza | Approssimativamente 3 W |
| Tensione nominale di alimentazione di controllo (Us) | 24 V DC |
| Cacciavite raccomandato | Pozidriv 1 |
| Norme di riferimento | CAN/CSA C22.2 No.14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 61131-2 | |
| UL 508 | |
| Idoneo per | UMC100 |
| Idoneo per classe di prodotto | Universal Motor Controllers |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | Circuito Ausiliare 0.22 N·m |
| Control Circuit 0.6 ... 0.8 N·m | |
| Lunghezza di spelatura cavo | 7 mm |
| Reparto tecnico UL/CSA | |
| Sezioni dei cavi UL/CSA | Flexible with Ferrule 1x 18-14 AWG |
| Flessibile 1x 18-14 AWG | |
| Rigid 1x 20-12 AWG | |
| Dati ambientali | |
| Grado di protezione | IP20 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SAA983001-4501 |
| Informazioni RoHS | 1SVD981001-4401 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006538 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 9AKK106930A7739 |
| Certificato ATEX | Not available |
| Certificato CB | 1SAA962001-2002 |
| Certificato CCC | CCC_2012010304541820 |
| Certificato cULus | cULus_20220318_E48139 |
| Declaration of Conformity - CCC | '2020980304001299 |
| Dichiarazione di conformità - CE | 1SVD981084-00 |
| Declaration of Conformity - UKCA | 1SVD981084-10 |
| Certificato DNV | TAA000015X-revision4 |
| Certificato GL | 1SAA962005-0401 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 97 mm |
| Profondità imballo livello 1 | 52.5 mm |
| Altezza imballo livello 1 | 109 mm |
| Peso lordo imballo livello 1 | 0.27 kg |
| EAN imballo livello 1 | 4013614566226 |
| Classificazioni e standard esterni | |
| eClass | V11.0 : 27370805 |
| E-Number (Norway) | 4552560 |
| ETIM 6 | EC002613 - modulo di ampliamento per apparecchio di gestione motore |
| ETIM 7 | EC002613 - modulo di ampliamento per apparecchio di gestione motore |
| ETIM 8 | EC002613 - Extension module for motor management device |
| ETIM 9 | EC002613 - Extension module for motor management device |
| Codice classificazione oggetto | B |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | modulo digitale |
| funzione di commutazione (EF000189) | monostabile |
| tensione di alimentazione pilota nominale DC (EF003980) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 1 |
| ingresso per collegamento termistore (EF007116) | No |
| ingresso per rilevamento dispersione verso terra (EF007115) | No |
| tipo di raccordo elettrico per circuito corrente ausiliaria/comando (EF006979) | raccordo a vite |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
