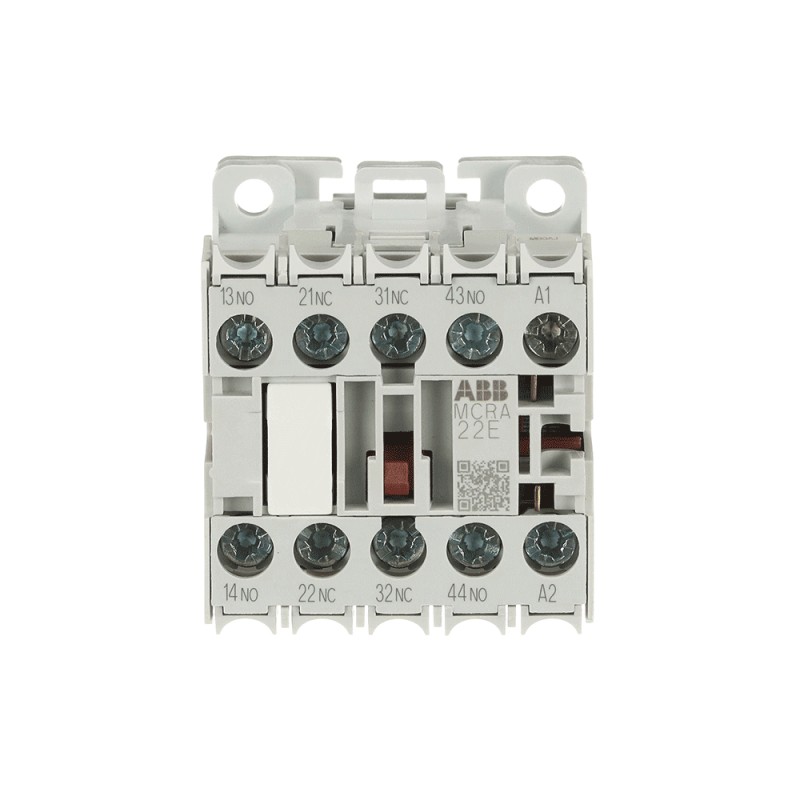

1SAH102183R9900 ABB MCRA022AR1 Mini relè contattore
1SAH102183R9900
ABB
MCRA022AR1 Mini relè contattore
MCRA022AR1Mini Contactor Relay24 V AC2NO2NCRing-Tongue Terminals
Apparecchi elettrici a bassa tensione > Contattore ausiliario
Contattori e relè di sovraccarico
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Download Piu' Usati | |
| EPLAN Data | 9AAC426189_EPLAN |
| Scheda tecnica | 1SBC100214C0202 |
| Istruzioni e manuali | 2CDC103061M6801 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 45 mm |
| Profondità prodotto | 56 mm |
| Altezza prodotto | 48 mm |
| Peso netto prodotto | 0.17 kg |
| Dati tecnici | |
| Numero di contatti principali NA | 0 |
| Numero di contatti principali NC | 0 |
| Numero di contatti ausiliari NA | 2 |
| Numero di contatti ausiliari NC | 2 |
| Numero di poli | 4P |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-5-1 | |
| Tensione nominale di funzionamento | Circuito Ausiliario 690 V AC |
| Circuito Ausiliario 440 V DC | |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito di Controllo 50 Hz | |
| Circuito di Controllo 60 Hz | |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare 10 A |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) 6 A |
| (400 V) 4 A | |
| (500 V) 2.5 A | |
| (690 V) 1.5 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (24 V) 5 A |
| (48 V) 2.5 A | |
| (125 V) 0.55 A | |
| (250 V) 0.3 A | |
| (440 V) 0.15 A | |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 10 A |
| Tensione nominale di isolamento (Ui) | 750 V |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Massima frequenza di commutazione elettrica | AC-15 360 cicli orari |
| DC-13 360 cicli orari | |
| Durata meccanica | Nr. Operations 10000000 ciclo (i) |
| Capacità di commutazione minima | Circuito Ausiliare 17 V |
| Circuito Ausiliare 5 mA | |
| Limiti d'esercizio bobina | (secondo IEC 60947-5-1) per alimentazione AC 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Tensione nominale circuito di controllo (Uc) | 24 V AC |
| Consumo bobina | Valore Medio di Ritenuta 50 Hz 5.3 V·A |
| Valore Medio di Attrazione 50 Hz 5.3 V·A | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.4 W |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Sezioni dei cavi-circuito ausiliario | Flessibile 1/2x 0.75 ... 2.5 mm² |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Sezioni dei cavi-circuito di controllo | Flessibile 1/2x 0.75 ... 2.5 mm² |
| Rigid 1/2x 0.75 ... 2.5 mm² | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito di Controllo 9 mm | |
| Grado di protezione | Terminali del Circuito Ausiliario IP20 |
| Terminali del Circuito di Controllo IP20 | |
| Terminali del Circuito Principale IP20 | |
| Cacciavite raccomandato | Pozidriv 2 |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.0 N·m |
| Control Circuit 0.8 N·m | |
| Tipo di morsetto | Ring-Tongue Terminals |
| Tipo di mini contattore | Mini Contactor Relay |
| Nome prodotto | Mini Contactor Relay |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | 600 V AC |
| Potenza nominale di impiego UL/CSA | (600 V AC) 10 A |
| Sezioni dei cavi circuito ausiliario UL/CSA | Stranded 1/2x 18-12 AWG |
| Contatto nominale UL/CSA | A600 |
| Q600 | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 in·lb |
| Control Circuit 7 in·lb | |
| Circuito Principale 7 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... +70 °C |
| In magazzino -55 ... +80 °C | |
| Massima altitudine d'esercizio permessa | 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 5g 3 ... 150 Hz |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SAA971000-4601 |
| Certificato BV | 1SAA971000-0201 |
| Certificato CB | 1SAA971001-2001 |
| Certificato CQC | CQC2019010303193580 |
| Declaration of Conformity - CCC | 2020980303000255 |
| Dichiarazione di conformità - CE | 1SAD101100-3201 |
| Declaration of Conformity - UKCA | 1SAD201100-3201 |
| Certificato UL | E48139-19880829 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 46 mm |
| Profondità imballo livello 1 | 49 mm |
| Altezza imballo livello 1 | 58 mm |
| Peso lordo imballo livello 1 | 0.175 kg |
| EAN imballo livello 1 | 4013614547768 |
| Unità imballo livello 2 | box 20 pezzo (i) |
| Larghezza imballo livello 2 | 237 mm |
| Profondità imballo livello 2 | 102 mm |
| Altezza imballo livello 2 | 120 mm |
| Peso lordo imballo livello 2 | 3.55 kg |
| EAN imballo livello 2 | 4013614547850 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | K |
| ETIM 7 | EC000196 - contattore ausiliario, relè |
| ETIM 8 | EC000196 - Contactor relay |
| ETIM 9 | EC000196 - Contactor relay |
| eClass | V11.0 : 27371001 |
| UNSPSC | 39121500 |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 24 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 24 V |
| tipo di tensione per l'azionamento (EF008242) | AC |
| corrente d'esercizio nominale Ie, 400 V (EF001378) | 4 A |
| tipo di collegamento circuito elettrico ausiliario (EF006820) | altro |
| modo di montaggio (EF000003) | barra DIN |
| interfaccia (EF000594) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 2 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, contatti di riposo, a commutazione ritardata (EF007281) | 0 |
| numero di contatti ausiliari, contatti di chiusura, a commutazione anticipata (EF007282) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con indicatore a LED (EF005950) | No |
| adatto a comando manuale (EF002978) | No |
