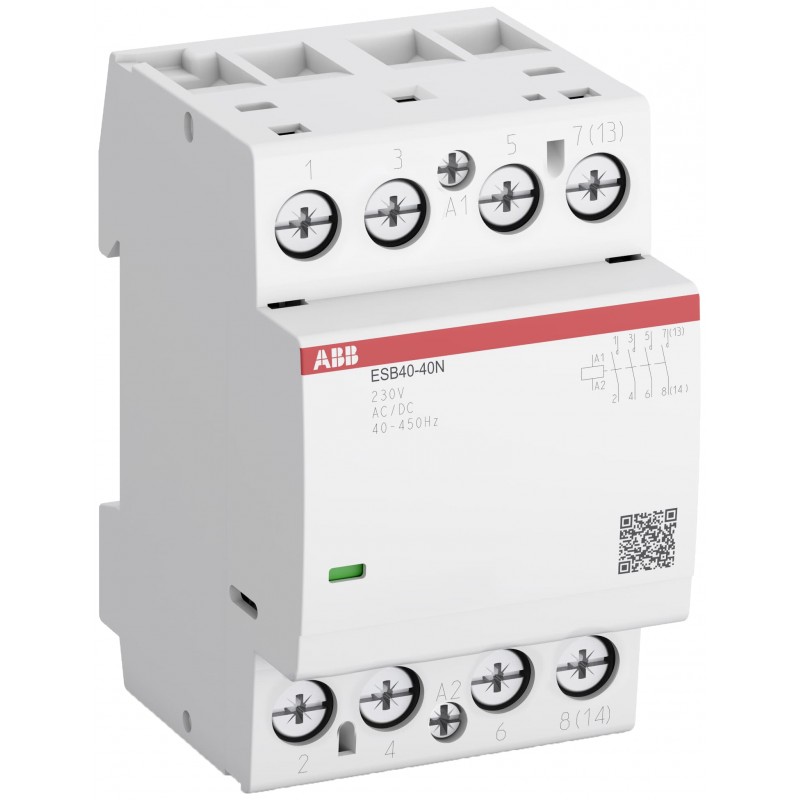

ABB 1SAE341111R0640 1SAE341111R0640 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SAE341111R0640 ABB Contatto. ESB40-40N-06 4NA 230AC/DC

Riferimento: 1SAE341111R0640

Produttore: ABB

Descrizione:

Contatto. ESB40-40N-06 4NA 230AC/DC
Il contatto. ESB40-40N-06 4NA 230AC/DC
ESB40-40N-06 Installazione di Contattore

Categorie:

  • apparecchi per montaggio su guida DIN/armadio > Contattore per quadro di distribuzione
  • ABB > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 100,99 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione

Pacchetto di Livello 1 EAN: 4013614524820
Quantità Di Ordine Minimo: 1 pezzo
Numero Di Tariffa Doganale: Ottanta cinque millioni tre cento sessanta cinque mila ottanta

Popolari Download

Istruzioni e Manuali: 2CDC103043M6801

Dimensioni

Netto Del Prodotto Larghezza: 54 mm
Netto Del Prodotto Altezza: 85 mm
Netto Del Prodotto Profondità / Lunghezza: 65 mm
Peso Netto Del Prodotto: 0.405 kg

Tecnico

Tensione Nominale Di Funzionamento: Principale Circuito 220 V DC
Circuito principale 400 V AC
Nominale Del Circuito Di Controllo Tensione (Uc): 230 V
Frequenza nominale (f): Circuito Di Controllo A 400 Hz
Circuito Di Controllo 50 Hz
Circuito Di Controllo 60 Hz
Circuito di controllo DC
Circuito Principale Di 50 Hz
Circuito Principale 60 Hz
Circuito principale DC
Corrente di funzionamento nominale AC-1 (Ie): (NO) 40 A
Corrente di funzionamento nominale AC-3 (mie): (230 V) monofase, N. 22 UN
(400 V trifase, N. 22 UN
Potenza nominale di funzionamento AC-1 (Pe): (230 V) monofase, NON 9.2 kW
(400 V trifase, SENZA 27.7 kW
Potenza nominale di funzionamento AC-3 (Pe): (230 V) monofase, NON 3.7 kW
(400 V trifase, N. 11 kW
Corrente di funzionamento nominale AC-7a (mie): (NO) 40 A
Potenza nominale di funzionamento AC-7a (Pe): (230 V) monofase, NON 9.2 kW
(400 V trifase, SENZA 27.7 kW
Corrente di funzionamento nominale AC-7b (mie): (230 V) monofase, N. 22 UN
(400 V trifase, N. 22 UN
Potenza nominale di funzionamento AC-7b (Pe): (230 V) monofase, NON 3.7 kW
(400 V trifase, N. 11 kW
Si Consiglia La Vite Driver: Circuito Di Controllo Pozidriv 1
Circuito Principale Pozidriv 2
Nominale Di Tenuta Ad Impulso Tensione (Uimp): 6 kV
Tensione Nominale Di Isolamento (Uio): acc. a IEC 60947-4-1 e VDE 0110 (Gr. C) 500 V
Collegamento Capacità Del Circuito Principale: Flessibile con Puntale 1x 1,5 ... 16 mm2
Flessibile con Puntale 2x 1,5 ... 10 mm2
Flessibile con isolamento del Puntale 1x 1,5 ... 16 mm2
Flessibile con isolamento del Puntale 2x 1,5 ... 10 mm2
1x flessibile 1,5 ... 16 mm2
Flessibile 2x 1,5 ... 10 mm2
Rigida 1x a 1,5 ... 25 mm2
Rigida 2x 1,5 ... 10 mm2
Collegamento Capacità Del Circuito Di Controllo: Flessibile con Puntale 1x 1 ... 2.5 mm2
Flessibile con Puntale 2x 0,75 ... 1,5 mm2
Flessibile con isolamento del Puntale 1x 1 ... 2.5 mm2
Flessibile con isolamento del Puntale 2x 0.75 ... 1 mm2
1x flessibile 1 ... 2.5 mm2
Flessibile 2x 1 ... 1,5 mm2
Rigida 1x 1 ... 4 mm2
Rigida 2x 1 ... 2.5 mm2
Coppia Di Serraggio: Circuito di controllo 0.9 N·m
Circuito principale 2,5 N·m
Filo Di Lunghezza Di Spelatura: Circuito di controllo 7 mm
Circuito principale da 13 mm
Grado di Protezione: IP20
Elettrici Durata: AC-1 (N) 150000 ciclo
AC-3 (NO) 150000 ciclo
AC-7a (NO) 150000 ciclo
AC-7b (NO) 150000 ciclo
Durata Meccanica: 1000000 ciclo
Numero di Poli: Quattro
Numero di Contatti NC: Zero
Numero di Contatti: Quattro
Larghezza in Numero di Modulare le Distanze: Tre
Grado Di Inquinamento: Tre
Standard: IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC/EN 61095

Ambientale

Temperatura Dell'Aria: Funzionamento -25 ... +55 °C
Di Stoccaggio -40 ... +80 °C
Altitudine Operativa Massima Ammissibile: 2000 m
Resistenza agli Urti acc. a IEC 60068-2-27: 11 ms Impulso 15g
RoHS Status: A seguito dell'UE Direttiva 2011/65/UE

Tecnico UL/CSA

Tensione massima UL/CSA: Circuito principale 480 V AC
Valutazione di cavalli vapore UL/CSA: (220 ... 240 V AC) monofase 3 Hp
(220 ... 240 V AC) trifase, SENZA 7,5 Hp
(440 ... 480 V AC) monofase, SENZA 7,5 Hp
(440 ... 480 V AC) trifase, N. 15 Hp
Collegamento Capacità del Circuito Principale UL/CSA: Solido 16-4 AWG
Stranded 16-4 AWG
Collegamento Capacità del Circuito di Controllo UL/CSA: Solido 16-10 AWG
Stranded 16-10 AWG
Coppia di serraggio UL/CSA: Circuito di controllo 8 in·lb
Circuito principale 20 in·lb

I certificati e le Dichiarazioni (Numero Documento)

CB Certificato: 1SAA920005-2001
Certificato CCC: 1SAA920003-3801
cULus Certificato: cUL E191658
Dichiarazione di Conformità CE: 1SAD938502-0302
EAC Certificato: 1SAA920001-2701
Istruzioni e Manuali: 2CDC103043M6801
NF Certificato: 1SAA920001-1202
RMRS Certificato: 1SAA920000-0705
RoHS Informazioni: 1SAD938501-0302

Contenitore Di Informazioni

Pacchetto Di Livello 1 Unità Di: 1 pezzo
Pacchetto Di Livello 1, Larghezza: 57 mm
Pacchetto Di Livello 1 Altezza: 92 mm
Pacchetto Di Livello 1 Di Profondità / Lunghezza: 69,5 mm
Pacchetto Di Livello 1 Peso Lordo: 0.405 kg
Pacchetto di Livello 1 EAN: 4013614524820
Pacchetto Di Livello 2 Unità: 40 pezzi
Pacchetto Di Livello 2 Per La Larghezza: 280 mm
Pacchetto Di Livello 2 Di Altezza: 210 mm
Pacchetto Di Livello 2 Di Profondità / Lunghezza: 395 mm
Pacchetto di Livello 2 EAN: 4013614539213

Classificazioni

Oggetto: Codice Di Classificazione: Q
ETIM 5: EC001653 - contattore di Installazione per la distribuzione di bordo
ETIM 6: EC001653 - contattore di Installazione per la distribuzione di bordo
ETIM 7: EC001653 - contattore di Installazione per la distribuzione di bordo
eClass: 7.0 27142308
UNSPSC: Trenta nove millioni cento venti un mille cinque cento venti nove

ETIM for 1SAE341111R0640 Apparecchi per montaggio su guida DIN/a incasso (EC001653)

Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica220 V
Nome caratteristicacorrente d'esercizio nominale (EF007679)
Valore caratteristica40 A
Nome caratteristicacategoria d'uso secondo EN IEC 60947-4-1 (EF017125)
Valore caratteristicaAC-1
Nome caratteristicatensione di azionamento nominale (EF008409)
Valore caratteristica230 V
Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaAC/DC
Nome caratteristicatipo di tensione di azionamento (EF005293)
Valore caratteristicaAC/DC
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica4
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicacursore per commutazione manuale (EF005240)
Valore caratteristicaNo
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica58 mm
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicacon funzione giorno/notte (EF021124)
Valore caratteristicaNo
Nome caratteristicasenza ronzio (EF016334)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
