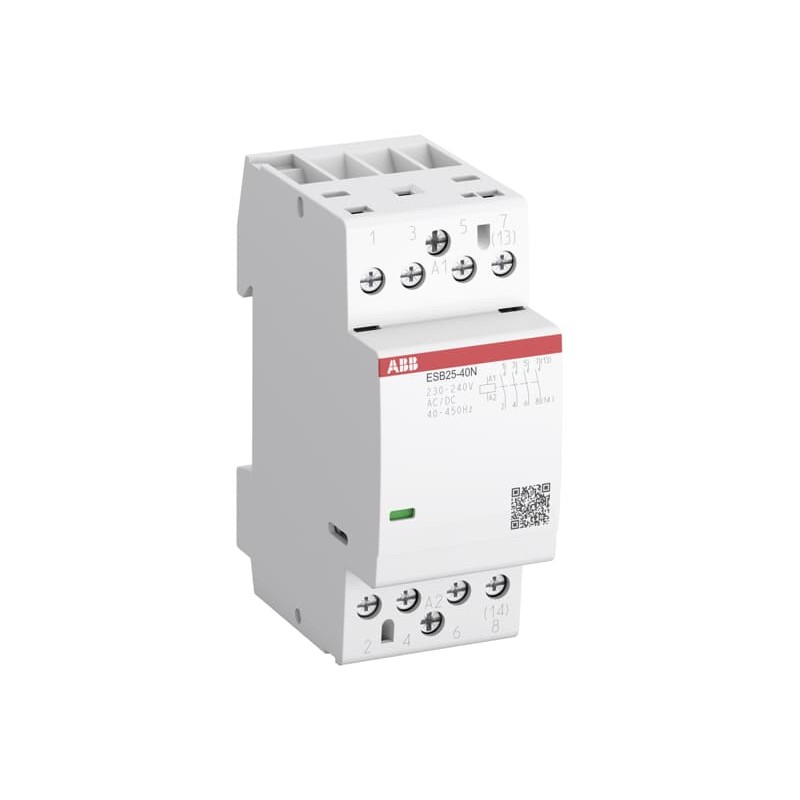

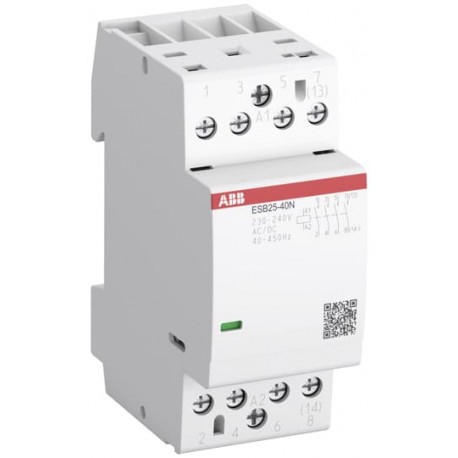

1SAE231111R0631 ABB Il contatto. ESB25-31N-06 3NA 1NC 230AC/DC
1SAE231111R0631
ABB
Il contatto. ESB25-31N-06 3NA 1NC 230AC/DC
ESB25-31N-06 Installazione di Contattore
Altri dispositivi modulari
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Dettagli
▲Ordinazione
| Pacchetto di Livello 1 EAN: | 4013614524240 |
| Quantità Di Ordine Minimo: | 1 pezzo |
| Numero Di Tariffa Doganale: | Ottanta cinque millioni tre cento sessanta cinque mila ottanta |
Popolari Download
| Istruzioni e Manuali: | 2CDC103043M6801 |
Dimensioni
| Netto Del Prodotto Larghezza: | 36 mm |
| Netto Del Prodotto Altezza: | 85 mm |
| Netto Del Prodotto Profondità / Lunghezza: | 65 mm |
| Peso Netto Del Prodotto: | 0.235 kg |
Tecnico
| Tensione Nominale Di Funzionamento: | Principale Circuito 220 V DC Circuito principale 400 V AC |
| Nominale Del Circuito Di Controllo Tensione (Uc): | 230 ... 240 V |
| Frequenza nominale (f): | Circuito Di Controllo A 400 Hz Circuito Di Controllo 50 Hz Circuito Di Controllo 60 Hz Circuito di controllo DC Circuito Principale Di 50 Hz Circuito Principale 60 Hz Circuito principale DC |
| Corrente di funzionamento nominale AC-1 (Ie): | (NO) 25 |
| Corrente di funzionamento nominale AC-3 (mie): | (230 V) monofase, NC 6 (230 V) monofase, N. 9 UN (400 V trifase, N. 9 UN |
| Potenza nominale di funzionamento AC-1 (Pe): | (230 V) monofase, NC 5,8 kW (230 V) monofase, NON 5,8 kW (400 V trifase, SENZA 17.3 kW |
| Potenza nominale di funzionamento AC-3 (Pe): | (230 V) monofase, NC 1.3 kW (230 V) monofase, NO 1.3 kW (400 V trifase, N. 4 kW |
| Corrente di funzionamento nominale AC-7a (mie): | (NC) 25 (NO) 25 |
| Potenza nominale di funzionamento AC-7a (Pe): | (230 V) monofase, NC 5,8 kW (230 V) monofase, NON 5,8 kW (400 V trifase, SENZA 17.3 kW |
| Corrente di funzionamento nominale AC-7b (mie): | (230 V) monofase, NC 6 (230 V) monofase, N. 9 UN (400 V trifase, N. 9 UN |
| Potenza nominale di funzionamento AC-7b (Pe): | (230 V) monofase, NC 0,9 kW (230 V) monofase, NO 1.3 kW (400 V trifase, N. 4 kW |
| Si Consiglia La Vite Driver: | Circuito Di Controllo Pozidriv 1 Circuito Principale Pozidriv 1 |
| Nominale Di Tenuta Ad Impulso Tensione (Uimp): | 6 kV |
| Tensione Nominale Di Isolamento (Uio): | acc. a IEC 60947-4-1 e VDE 0110 (Gr. C) 500 V |
| Collegamento Capacità Del Circuito Principale: | Flessibile con Puntale 1x 1.5 ... 10 mm2 Flessibile con Puntale 2x 1,5 ... 2,5 mm2 Flessibile con isolamento del Puntale 1x 1.5 ... 10 mm2 Flessibile con isolamento del Puntale 2x 1,5 mm2 1x flessibile da 1,5 ... 10 mm2 Flessibile 2x 1,5 ... 4 mm2 Rigida 1x 1.5 ... 10 mm2 Rigida 2x 1,5 ... 4 mm2 |
| Collegamento Capacità Del Circuito Di Controllo: | Flessibile con Puntale 1x 1 ... 2.5 mm2 Flessibile con Puntale 2x 0,75 ... 1,5 mm2 Flessibile con isolamento del Puntale 1x 1 ... 2.5 mm2 Flessibile con isolamento del Puntale 2x 0.75 ... 1 mm2 1x flessibile 1 ... 2.5 mm2 Flessibile 2x 1 ... 1,5 mm2 Rigida 1x 1 ... 4 mm2 Rigida 2x 1 ... 2.5 mm2 |
| Coppia Di Serraggio: | Circuito di controllo 0.9 N·m Circuito principale 1 N·m |
| Filo Di Lunghezza Di Spelatura: | Circuito di controllo 7 mm Circuito principale 10 mm |
| Grado di Protezione: | IP20 |
| Elettrici Durata: | AC-1 (N) 130000 ciclo AC-3 (N) ciclo di 500000 AC-7a (NO) 130000 ciclo AC-7b (NO) 500000 ciclo |
| Durata Meccanica: | 1000000 ciclo |
| Numero di Poli: | Quattro |
| Numero di Contatti NC: | Uno |
| Numero di Contatti: | Tre |
| Larghezza in Numero di Modulare le Distanze: | Due |
| Grado Di Inquinamento: | Tre |
| Standard: | IEC/EN 60947-1 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 IEC/EN 61095 |
Ambientale
| Temperatura Dell'Aria: | Funzionamento -25 ... +55 °C Di Stoccaggio -40 ... +80 °C |
| Altitudine Operativa Massima Ammissibile: | 2000 m |
| Resistenza agli Urti acc. a IEC 60068-2-27: | 11 ms Impulso 15g |
| RoHS Status: | A seguito dell'UE Direttiva 2011/65/UE |
Tecnico UL/CSA
| Tensione massima UL/CSA: | Circuito principale 480 V AC |
| Valutazione di cavalli vapore UL/CSA: | (220 ... 240 V AC) monofase, NC 1 Hp (220 ... 240 V AC) monofase, N. 1 Hp (220 ... 240 V AC) trifase, N. 3 Hp (440 ... 480 V AC) monofase, NC 2 Hp (440 ... 480 V AC) monofase, N. 2 Hp (440 ... 480 V AC) trifase, N. 5 Hp |
| Collegamento Capacità del Circuito Principale UL/CSA: | Solido 16-8 AWG Stranded 16-8 AWG |
| Collegamento Capacità del Circuito di Controllo UL/CSA: | Solido 16-10 AWG Stranded 16-10 AWG |
| Coppia di serraggio UL/CSA: | Circuito di controllo 8 in·lb Circuito principale 9 in·lb |
I certificati e le Dichiarazioni (Numero Documento)
| CB Certificato: | 1SAA920004-2001 |
| Certificato CCC: | 1SAA920002-3801 |
| cULus Certificato: | cUL E191658 |
| Dichiarazione di Conformità CE: | 1SAD938502-0302 |
| EAC Certificato: | 1SAA920001-2701 |
| Istruzioni e Manuali: | 2CDC103043M6801 |
| RMRS Certificato: | 1SAA920000-0705 |
| RoHS Informazioni: | 1SAD938501-0302 |
Contenitore Di Informazioni
| Pacchetto Di Livello 1 Unità Di: | 1 pezzo |
| Pacchetto Di Livello 1, Larghezza: | 39 mm |
| Pacchetto Di Livello 1 Altezza: | 92 mm |
| Pacchetto Di Livello 1 Di Profondità / Lunghezza: | 69,5 mm |
| Pacchetto Di Livello 1 Peso Lordo: | 0.235 kg |
| Pacchetto di Livello 1 EAN: | 4013614524240 |
| Pacchetto Di Livello 2 Unità: | 60 pezzi |
| Pacchetto Di Livello 2 Per La Larghezza: | 280 mm |
| Pacchetto Di Livello 2 Di Altezza: | 210 mm |
| Pacchetto Di Livello 2 Di Profondità / Lunghezza: | 395 mm |
| Pacchetto di Livello 2 EAN: | 4013614538643 |
Classificazioni
| Oggetto: Codice Di Classificazione: | Q |
| ETIM 5: | EC001653 - contattore di Installazione per la distribuzione di bordo |
| ETIM 6: | EC001653 - contattore di Installazione per la distribuzione di bordo |
| ETIM 7: | EC001653 - contattore di Installazione per la distribuzione di bordo |
| eClass: | 7.0 27142308 |
| UNSPSC: | Trenta nove millioni cento venti un mille cinque cento venti nove |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB COMMAND SIGNALING.pdf | 4 Mbytes |
|
| PDF CATALOG ABB CONTROL AUTOMATION EN.pdf | 1 Mbytes |
|
| PDF CATALOG ABB ENERGY EFFICIENCY EN.pdf | 4 Mbytes |
|
| PDF CATALOG ABB PROTECTION SAFETY EN.pdf | 10 Mbytes |
|
