> SIEMENS>AUTOMATISATION>6ES7138-4DF01-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 1 SI interface sérielle 1 voie, 15m..
Produit précédent Produit suivant

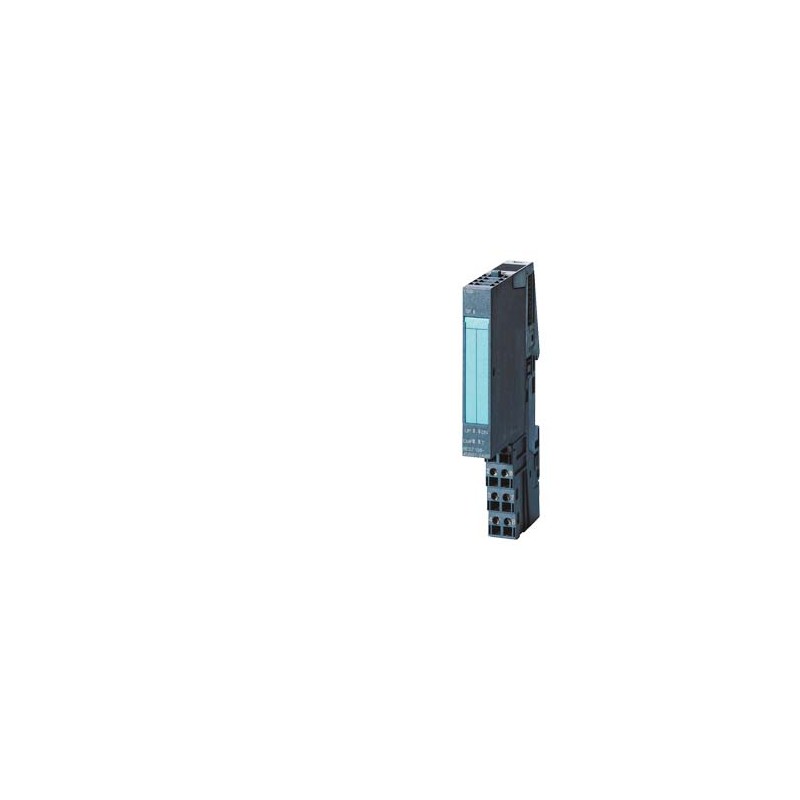

6ES7138-4DF01-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 1 SI interface sérielle 1 voie, 15m.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6ES7138-4DF01-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 1 SI interface sérielle 1 voie, 15m..

6ES7138-4DF01-0AB0

SIEMENS

SIMATIC DP, module électronique pour ET 200S, 1 SI interface sérielle 1 voie, 15mm RS-232/422, 485 ASCII, 3964R

Plus de détails


AUTOMATISATION > SIMATIC - Produit S7 discontinué

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001604 - Bus de terrain, périphérie déc. - module de communication

Valeur Unité
protocole pris en charge pour Foundation Fieldbus (EF007522) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
type de tension d’alimentation (EF002991) DC
protocole pris en charge pour TCP/IP (EF003050) NO DATA
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) true
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
avec séparation de potentiel (EF003272) true
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 81.0mm
profondeur (EF000049) 52.0mm


SIMATIC DP, module électronique pour ET 200S, 1 SI interface sérielle 1 voie, 15mm RS-232/422, 485 ASCII, 3964R
Tension d'alimentation
Valeur nominale (CC)24 V
Protection contre l'inversion de polaritéOui
Courant d'entrée
sur tension d'alimentation L+, maxi120 mA
sur bus interne 3,3 V CC, max.10 mA
Puissance dissipée
Puissance dissipée, typ.1,2 W
Mémoire
Blocs standard5 100 byte; S_SEND 2700, S_RCV 2400, S_XON 2600, S_RTS 2600, S_V24 2700, S_VSTAT 1800, S_VSET 1800
Interfaces
Nombre d'interfaces1
Réalisation physique de l'interface, RS 232C (V.24)Oui; Signaux RS 232C : 8 (TxD, RxD, TRS, CTS, DTR, DSR, DCD, PE)
Réalisation physique de l'interface, RS 422/485 (X.27)Oui; Signaux RS 422 : 5 (TxD(A), RxD(A), TxD(B), RxD(B), PE) ; signaux RS 485 : 3 (R/T(A), R/T(B), PE)
RS 232, longueur de câble blindé, maxi15 m
RS 422/485, longueur de câble blindé, max.1 200 m
Couplage point à point
Pilotes de protocoles intégrés
— 3964 (R)Oui
— ASCIIOui
Longueur maximale de télégramme
— 3964 (R)224 byte
— ASCII224 byte
Vitesse de transmission, RS 422/485
— avec protocole 3964(R), maxi115,2 kbit/s; semi-duplex : 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
— avec protocole ASCII, maxi115,2 kbit/s; duplex intégral : 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
Vitesse de transmission, RS 232
— avec protocole 3964(R), maxi115,2 kbit/s; semi-duplex : 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
— avec protocole ASCII, maxi115,2 kbit/s; duplex intégral : 110, 300, 600, 1 200, 2 400, 4 800, 9 600, 19 200, 38 400, 57 600, 76 800, 115 200 bit/s
Trame de caractère (réglable)
— Bits par caractère7 ou 8
— Nombre de bits de démarrage/arrêt1 ou 2
— Bits par trame de caractère10
— Paritéaucune, pair, impair, quelconque
Quantité de données par cycle de scrutation API
— Émission32 byte; Avec IM 151-1 standard à partir de 6ES7151-1AA04-0AB0 ; avec IM 151-1 High Feature à partir de 6ES7151-1BA01-0AB0 ; sinon 8 octets
— Réception32 byte; Avec IM 151-1 standard à partir de 6ES7151-1AA04-0AB0 ; avec IM 151-1 High Feature à partir de 6ES7151-1BA01-0AB0 ; sinon 8 octets
Alarmes/diagnostic/information d'état
Signalisation de diagnostic par LED
● Réception RxDOui
● Emission TxDOui
● Signalisation groupée de défaut SF (rouge)Oui
Séparation galvanique
Séparation galvanique interface
● entre RS 422/485 et la tension d'alimentation interneOui
● entre RS 232 et tension d'alimentation interneOui
Conditions ambiantes
Température ambiante en service
● mini0 °C
● max.60 °C
Dimensions
Largeur15 mm
Hauteur81 mm
Profondeur52 mm
Poids
Poids approx.50 g
dernière modification :19-08-2020


Produit
Numéro d'article6ES7138-4DF01-0AB0
Description d'articleSIMATIC DP, module électronique pour ET 200S, 1 SI interface sérielle 1 voie, 15mm RS-232/422, 485 ASCII, 3964R
Famille de produitCartouche interface 1SI
Cycle de vie du produit (PLM)PM300:Active Product
Date de fin de vie du produitProduktabauslauf ab: 01.10.2020
Données Prix
Groupe de prix250
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité0.044 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.30 x 9.00 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4025515072034
UPC662643230369
N° d'Export85389091
Rubrique catalogue (PDF)ST76
Groupe de produit4056
Group CodeR111
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 31.12.2008
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM4EC001604
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6ES7138-4DF01-0AB0 FR_6ES7138-4DF01-0AB0.pdf 102 Kbytes 6ES7138-4DF01-0AB0 FR_6ES7138-4DF01-0AB0.pdf
