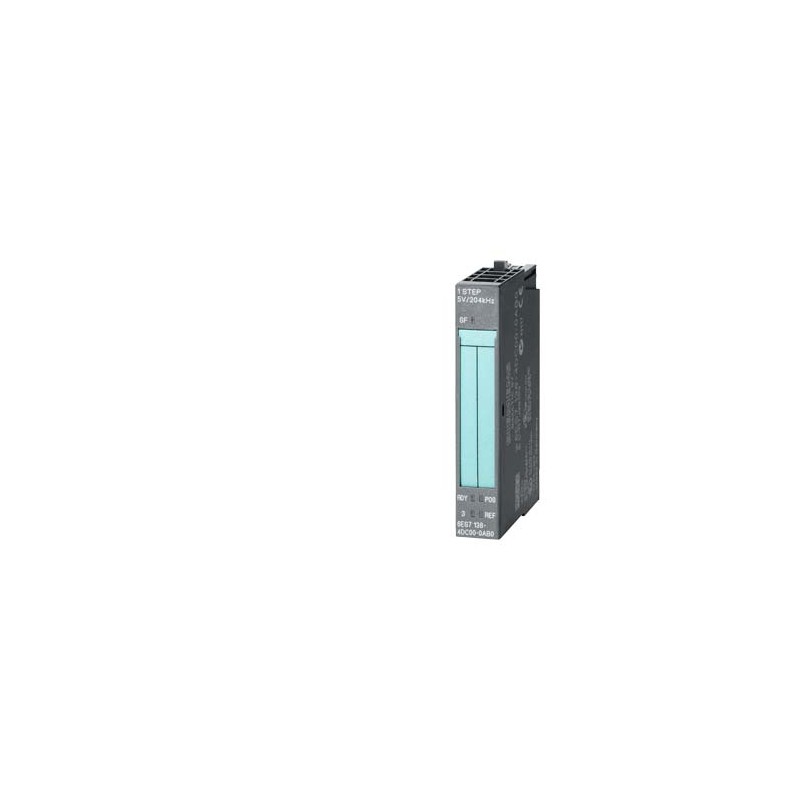

6ES7138-4DC01-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 1 STEP 5V/204kHz pour positionnemen..
6ES7138-4DC01-0AB0
SIEMENS
SIMATIC DP, module électronique pour ET 200S, 1 STEP 5V/204kHz pour positionnement par moteur pas-à-pas largeur 15mm, 1 canal interface +/-5V pour commande de puissance
AUTOMATISATION > SIMATIC - Produit S7 discontinué
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC001601 - Bus de terrain, périphérie déc. - module fonctionnel / technologique
| Valeur | Unité | |
|---|---|---|
| raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | - | |
| degré de protection (NEMA) (EF011959) | - | |
| tension d'alimentation CA 50 Hz (EF007532) | ['-', '-'] | V |
| tension d'alimentation CA 60 Hz (EF007533) | ['-', '-'] | V |
| tension d'alimentation CC (EF007534) | ['19.2', '28.8'] | V |
| type de tension d’alimentation (EF002991) | DC | |
| nombre de fonctions (EF003244) | - | |
| nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 | |
| nombre d'interfaces matérielles PROFINET (EF006932) | 0 | |
| nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 | |
| nombre d'interfaces matérielles en série RS-422 (EF003022) | 2 | |
| nombre d'interfaces matérielles en série RS-485 (EF003023) | 2 | |
| nombre d'interfaces matérielles en série TTY (EF003024) | 0 | |
| nombre d'interfaces matérielles parallèles (EF003026) | 0 | |
| nombre d'interfaces matérielles Wireless (EF006933) | 0 | |
| nombre d'interfaces matérielles USB (EF003025) | 0 | |
| nombre d'autres interfaces matérielles (EF003027) | 0 | |
| avec interface optique (EF003028) | false | |
| protocole pris en charge pour TCP/IP (EF003050) | false | |
| protocole pris en charge pour PROFIBUS (EF003052) | false | |
| protocole pris en charge pour CAN (EF003053) | false | |
| protocole pris en charge pour INTERBUS (EF003054) | false | |
| protocole pris en charge pour ASI (EF003051) | false | |
| supporte le protocole KNX (EF003055) | false | |
| supporte protocole Modbus (EF003057) | false | |
| protocole pris en charge pour Data-Highway (EF003058) | false | |
| supporte le protocole DeviceNet (EF003059) | false | |
| protocole pris en charge pour SUCONET (EF003060) | false | |
| protocole pris en charge pour LON (EF003017) | false | |
| protocole pris en charge pour PROFINET IO (EF007525) | false | |
| protocole pris en charge pour PROFINET CBA (EF007524) | false | |
| protocole pris en charge pour SERCOS (EF006657) | false | |
| protocole pris en charge pour Foundation Fieldbus (EF007522) | false | |
| protocole pris en charge pour EtherNet/IP (EF007521) | false | |
| protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false | |
| protocole pris en charge pour DeviceNet Safety (EF007520) | false | |
| protocole pris en charge pour INTERBUS-Safety (EF006662) | false | |
| protocole pris en charge pour PROFIsafe (EF007526) | false | |
| protocole pris en charge pour SafetyBUS p (EF007527) | false | |
| protocole pris en charge pour autres systèmes de bus (EF003062) | false | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| maître IO-Link (EF007298) | false | |
| composants système (EF004118) | true | |
| permet le comptage (EF003248) | false | |
| adapté au pesage (EF003249) | false | |
| adapté à la régulation de température (EF008344) | false | |
| adapté à la régulation de soudure (EF003251) | false | |
| adapté à la régulation de la pression (EF003252) | false | |
| adapté à NC (EF003253) | false | |
| adapté à la mesure du déplacement (EF003255) | false | |
| adapté à CNC (EF003256) | false | |
| adapté à SSI (EF003254) | false | |
| adapté à la détection de valeurs incrémentales (EF003258) | false | |
| adapté à la détection de valeurs absolues (EF003259) | false | |
| adapté à la régulation du débit (EF003260) | false | |
| adapté à la mesure du débit (EF003261) | false | |
| adapté à la commande de trajectoire (EF003262) | false | |
| adapté à la commande de cames (EF003263) | false | |
| adapté au sciage à la volée (EF003264) | false | |
| adapté à la régulation multi-axes (EF003265) | false | |
| adapté à la régulation mono-axe (EF003266) | false | |
| adapté au positionnement multi-axes (EF003267) | false | |
| adapté au positionnement mono-axe (EF003268) | true | |
| bloc fonctionnel de blocage du redémarrage (EF007212) | false | |
| bloc fonctionnel de réinitialisation automatique (EF007208) | false | |
| bloc fonctionnel de contrôle des contacteurs (EF007467) | false | |
| bloc fonctionnel d'arrêt d'urgence (EF007211) | false | |
| bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) | false | |
| bloc fonctionnel de commutateur de validation (EF007214) | false | |
| bloc fonctionnel de circuit à deux mains (EF007215) | false | |
| bloc fonctionnel de sélection du mode de fonctionnement (EF007210) | false | |
| bloc fonctionnel de contrôle d'accès (EF007213) | false | |
| indice de protection (IP) (EF005474) | IP20 | |
| mesure de la fréquence (EF000599) | false | |
| montage possible sur barres profilées (EF003972) | true | |
| montage mural/direct possible (EF007020) | true | |
| encastrement frontal possible (EF007016) | true | |
| montage sur rack possible (EF007018) | false | |
| adapté aux fonctions de sécurité (EF001597) | false | |
| catégorie selon EN 954-1 (EF006782) | - | |
| SIL conformément à IEC 61508 (EF009889) | - | |
| niveau de performance selon EN ISO 13849-1 (EF007399) | - | |
| matériel associé (Ex ia) (EF004141) | false | |
| matériel associé (Ex ib) (EF004142) | false | |
| catégorie de protection contre les explosions pour le gaz (EF003997) | protection contre les explosions de gaz ATEX, cat.3G | |
| catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
| largeur (EF000008) | 15.0 | mm |
| hauteur (EF000040) | 81.0 | mm |
| profondeur (EF000049) | 52.0 | mm |
| SIMATIC DP, module électronique pour ET 200S, 1 STEP 5V/204kHz pour positionnement par moteur pas-à-pas largeur 15mm, 1 canal interface +/-5V pour commande de puissance | ||
| Tension d'alimentation | ||
| Tension de charge L+ | ||
| ● Valeur nominale (CC) | 24 V | |
| ● Protection contre l'inversion de polarité | Oui | |
| Courant d'entrée | ||
| sur tension de charge L + (sans charge), typ. | 40 mA | |
| sur bus interne 3,3 V CC, max. | 10 mA | |
| Puissance dissipée | ||
| Puissance dissipée, typ. | 1,5 W | |
| Entrées TOR | ||
| Nombre d'entrées TOR | 2 | |
| Fonctions | Came de référence, blocage des impulsions, arrêt externe, fin de course | |
| Fréquence de répétition, maxi | 100 Hz | |
| Caractéristique d'entrée selon CEI 61131, type 2 | Oui | |
| Tension d'entrée | ||
| ● Valeur nominale (CC) | 24 V | |
| ● pour état log. "0" | -30 à +5 V ( -15 % / +20 %) | |
| ● pour état log. "1" | +11 à +30 V | |
| Courant d'entrée | ||
| ● pour état log. "0", max. (courant de repos admissible) | 2 mA | |
| ● pour état log. "1", typ. | 9 mA | |
| Retard d'entrée (pour valeur nominale de la tension d'entrée) | ||
| pour entrées standard | ||
| — pour "0" vers "1", maxi | 4 ms | |
| — pour "1" vers "0", maxi | 4 ms | |
| Longueur de câble | ||
| ● blindé, maxi | 1 000 m | |
| ● non blindé, max. | 600 m | |
| Capteurs | ||
| Capteurs raccordables | ||
| ● Détecteur 2 fils | Oui | |
| Alarmes/diagnostic/information d'état | ||
| Signalisation de diagnostic par LED | ||
| ● LED RDY | Oui | |
| ● Mode positionnement POS (verte) | Oui | |
| ● Signalisation groupée de défaut SF (rouge) | Oui | |
| ● Signalisation d'état Entrée TOR (verte) | Oui | |
| Fonctions intégrées | ||
| Commandes séquentielles | ||
| ● Nombre de canaux de moteurs pas-à-pas | 1 | |
| ● Longueur de câble, maxi | 100 m; torsadé par paires et blindé | |
| ● Connexion pour moteurs pas-à-pas | Signaux différentiels pour impulsions (PULSE, notPULSE) et sens (DIR, notDIR) selon RS 422 | |
| Dimensions | ||
| Largeur | 15 mm | |
| Hauteur | 81 mm | |
| Profondeur | 52 mm | |
| Poids | ||
| Poids approx. | 40 g | |
| dernière modification : | 25-08-2020 | |
| Produit | ||||||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6ES7138-4DC01-0AB0 | |||||||||||||||||||||||||||||||||||||||
| Description d'article | SIMATIC DP, module électronique pour ET 200S, 1 STEP 5V/204kHz pour positionnement par moteur pas-à-pas largeur 15mm, 1 canal interface +/-5V pour commande de puissance | |||||||||||||||||||||||||||||||||||||||
| Famille de produit | Module de positionnement pas-à-pas 1STEP | |||||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||||||||
| Date de fin de vie du produit | Produktabauslauf ab: 01.10.2020 | |||||||||||||||||||||||||||||||||||||||
| Données Prix | ||||||||||||||||||||||||||||||||||||||||
| Groupe de prix | 250 | |||||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | |||||||||||||||||||||||||||||||||||||||
| Informations Livraison | ||||||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 1 Jour(s) | |||||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.001 kg | |||||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | |||||||||||||||||||||||||||||||||||||||
| Dimension emballage | 6.30 x 9.20 x 2.30 | |||||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | |||||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | |||||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||||||||
| EAN | 4025515078555 | |||||||||||||||||||||||||||||||||||||||
| UPC | 040892688337 | |||||||||||||||||||||||||||||||||||||||
| N° d'Export | 85389091 | |||||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | ST76 | |||||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4056 | |||||||||||||||||||||||||||||||||||||||
| Group Code | R111 | |||||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 23.12.2010 | |||||||||||||||||||||||||||||||||||||||
| Classe de produit | A: problem-free, re-useable at short notice | |||||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||||||||
| Classification | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
