> SIEMENS>AUTOMATISATION>6ES7134-4JD00-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 4 AI TC, +/-80mV largeur de constru..
Produit précédent Produit suivant
6ES7134-4JD00-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 4 AI TC, +/-80mV largeur de constru.. Agrandir l'image

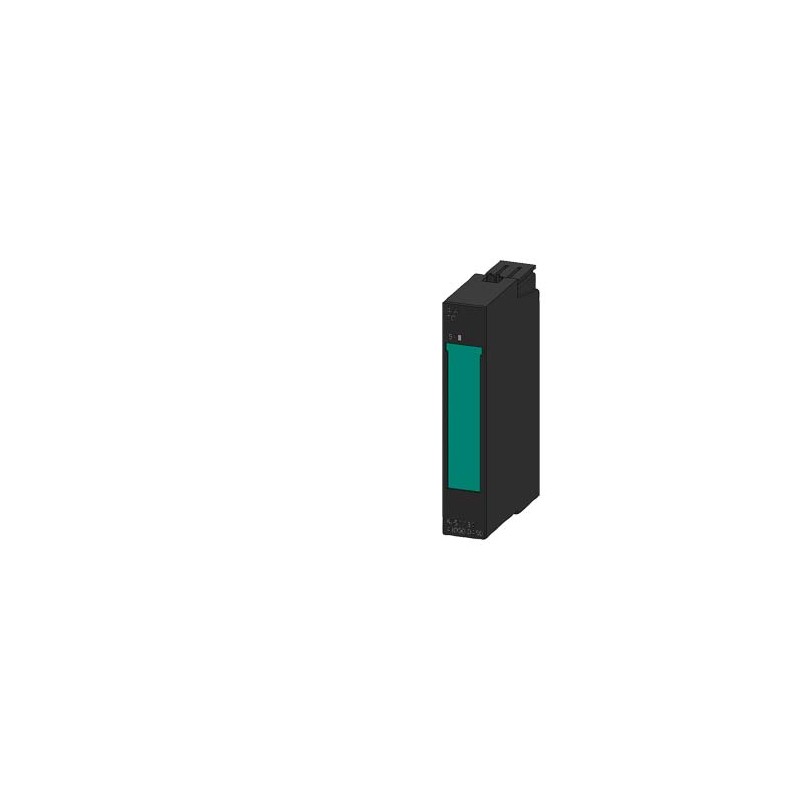

Les images sont à titre illustratif. Svp, révisez la fiche technique.

6ES7134-4JD00-0AB0 SIEMENS SIMATIC DP, module électronique pour ET 200S, 4 AI TC, +/-80mV largeur de constru..

6ES7134-4JD00-0AB0

SIEMENS

SIMATIC DP, module électronique pour ET 200S, 4 AI TC, +/-80mV; largeur de construction 15mm, 15 bits+signe avec LED SF (défaut groupé)

Plus de détails


AUTOMATISATION > SIMATIC - Produit S7 discontinué

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001596 - Bus de terrain, périphérie déc. - module entrée/sortie analogique

Valeur Unité
tension d'alimentation CA 60 Hz (EF007533) -V
catégorie selon EN 954-1 (EF006782) -
tension d'alimentation CA 50 Hz (EF007532) -V
niveau de performance selon EN ISO 13849-1 (EF007399) -
SIL conformément à IEC 61508 (EF009889) -
degré de protection (NEMA) (EF011959) -
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
type de tension d’alimentation (EF002991) DC
entrée, courant (EF003204) false
entrée, tension (EF003205) true
entrée, résistance (EF003206) false
entrée, thermomètre à résistance (EF003207) false
entrée, thermo-élément (EF003208) true
signal d'entrée configurable (EF003209) true
résolution des entrées analogiques (EF003575) 16Bit
sortie, courant (EF003212) -
sortie, tension (EF003213) -
signal de sortie configurable (EF003214) -
résolution des sorties analogiques (EF003577) -Bit
nombre d’entrées analogiques (EF001994) 4
nombre de sorties analogiques (EF001995) 0
entrées analogiques configurables (EF008518) true
sorties analogiques configurables (EF008519) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement par borne à ressort/vis
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 81.0mm
profondeur (EF000049) 52.0mm


SIMATIC DP, module électronique pour ET 200S, 4 AI TC, +/-80mV; largeur de construction 15mm, 15 bits+signe avec LED SF (défaut groupé)
Tension d'alimentation
Tension de charge L+
● Valeur nominale (CC)24 V; du module d'alimentation
● Protection contre l'inversion de polaritéOui
Courant d'entrée
sur tension de charge L+ (sans charge), maxi30 mA
sur bus interne 3,3 V CC, max.10 mA
Puissance dissipée
Puissance dissipée, typ.0,6 W
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi8 byte
Entrées analogiques
Nombre d'entrées analogiques4
Tension d'entrée admissible pour entrée de tension (limite de destruction), maxi10 V; en permanence
Temps de cycle (toutes les voies), maxiNombre de voies actives par module x temps de conversion de base
Unité technique réglable pour mesure de températureNon; Celsius
Etendues d'entrée (valeurs nominales), tensions
● -80 mV à +80 mVOui
— Résistance d'entrée (-80 mV à +80 mV)1 MΩ
Etendues d'entrée (valeurs nominales), thermocouples
● Type BOui
— Résistance d'entrée (type B)1 MΩ
● Type EOui
— Résistance d'entrée (type E)1 MΩ
● Type JOui
— Résistance d'entrée (type J)1 MΩ
● Type KOui
— Résistance d'entrée (type K)1 MΩ
● Type LOui
— Résistance d'entrée (type L)1 MΩ
● Type NOui
— Résistance d'entrée (type N)1 MΩ
● Type ROui
— Résistance d'entrée (type R)1 MΩ
● Type SOui
— Résistance d'entrée (type S)1 MΩ
● Type TOui
— Résistance d'entrée (type T)1 MΩ
Thermocouple (TC)
Compensation en température
— Compensation interne de températureimpossible
— Compensation externe de température avec boîte de compensationOui; possible, une boîte de compensation externe par voie
Linéarisation de caractéristiques
● paramétrableOui; Type B, E, J, K, L, N, R, S, T selon CEI 584
Longueur de câble
● blindé, maxi50 m
Formation des valeurs analogiques pour les entrées
Temps d'intégration et de conversion/résolution par voie
● Résolution avec domaine de dépassement (bits avec signe), maxi16 bit; 15 bit + signe
● Temps d'intégration paramétrableOui
● Temps d'intégration (ms)16,7 / 20 ms
● Réjection des tensions perturbatrices pour fréquence perturbatrice f1 en Hz50 / 60 Hz
● Temps de conversion (par voie)65 ms; 55 / 65 ms (plus 20 ms si surveillance de rupture de fil activée)
Capteurs
Raccordement des capteurs de signaux
● pour mesure de tensionOui
Défauts/Précisions
Limite d'erreur pratique dans toute la plage de température
● Tension, rapportée à l'étendue d'entrée, (+/-)0,6 %
Limite d'erreur de base (limite d'erreur pratique à 25°C)
● Tension, rapportée à l'étendue d'entrée, (+/-)0,4 %
Alarmes/diagnostic/information d'état
Diagnostics
● Informations de diagnostic lisiblesOui
● Rupture de filOui; Détection d'une rupture de fil seulement pour les thermocouples
● Signalisation groupée de défautOui
● Débordement haut / Débordement basOui
Signalisation de diagnostic par LED
● Signalisation groupée de défaut SF (rouge)Oui
Paramètre
Commentaire4 octets
Diagnostic rupture de filbloquer/débloquer (détection de rupture de fils seulement pour thermocouples)
Type/étendue de mesuredésactivé/ ±80 mV/ TC-EL type T (Cu-CuNi)/ TC-EL type K (NiCr-Ni)/ TC-EL type B (PtRh-PtRh)/ TC-EL type c (Wer-Wer) / TC-EL type N (NiCrSi-NiSi)/ TC-EL type E (NiCr-CuNi)/ TC-EL type R (PtRh-Pt)/ TC-EL type S (PtRh-Pt)/ TC-EL type J (Fe-Cu-Ni)/ TC
Signalisation groupée de diagnosticbloquer/débloquer
Débordement haut / Débordement basbloquer/débloquer
Soudure froidenéant / RTD
Numéro de soudure froideaucun / 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8
Séparation galvanique
Séparation galvanique entrées analogiques
● entre les voiesNon
● entre voies et bus interneOui
● entre les voies et la tension de charge L+Oui
Isolation
Isolation vérifiée avec500 V CC
Dimensions
Largeur15 mm
Hauteur81 mm
Profondeur52 mm
Poids
Poids approx.40 g
dernière modification :19-08-2020


Produit
Numéro d'article6ES7134-4JD00-0AB0
Description d'articleSIMATIC DP, module électronique pour ET 200S, 4 AI TC, +/-80mV; largeur de construction 15mm, 15 bits+signe avec LED SF (défaut groupé)
Famille de produitModules électroniques analogiques
Cycle de vie du produit (PLM)PM300:Active Product
Date de fin de vie du produitProduktabauslauf ab: 01.10.2020
Données Prix
Groupe de prix250
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité0.044 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.40 x 9.30 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4025515078074
UPC040892549614
N° d'Export85389091
Rubrique catalogue (PDF)ST76
Groupe de produit4056
Group CodeR111
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 25.11.2009
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-01
eClass7.127-24-26-01
eClass827-24-26-01
eClass927-24-26-01
eClass9.127-24-26-01
ETIM4EC001596
ETIM5EC001596
ETIM6EC001596
ETIM7EC001596
IDEA43562
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
