> SIEMENS>AUTOMATISATION>6ES7131-4RD02-0AB0 SIEMENS module électronique ET 200S: 4 entrées TOR 24V CC NAMUR, largeur de construction ..
Produit précédent Produit suivant

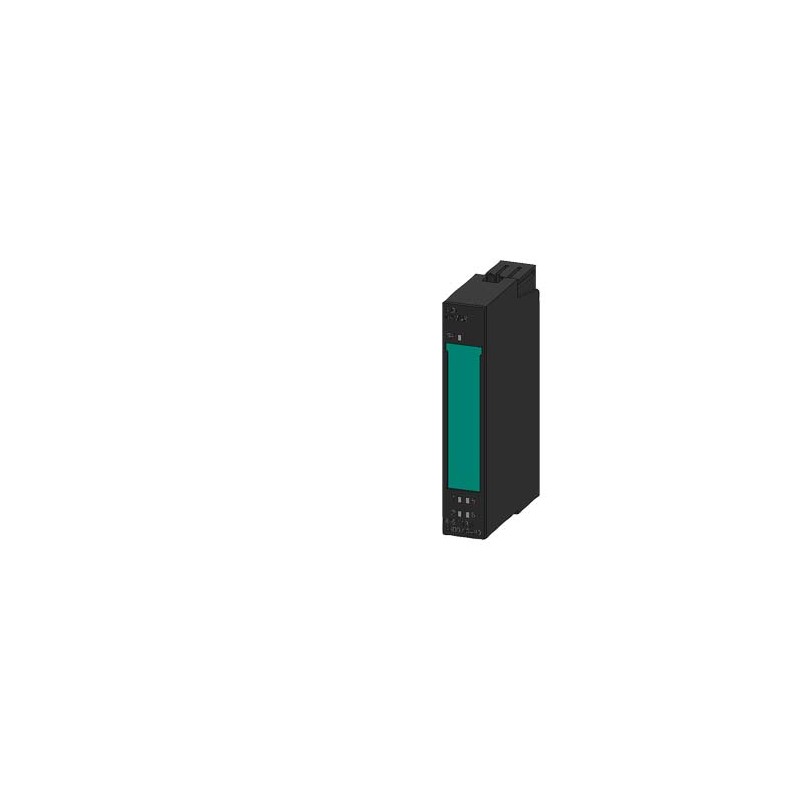

6ES7131-4RD02-0AB0 SIEMENS module électronique ET 200S: 4 entrées TOR 24V CC NAMUR, largeur de construction .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6ES7131-4RD02-0AB0 SIEMENS module électronique ET 200S: 4 entrées TOR 24V CC NAMUR, largeur de construction ..

6ES7131-4RD02-0AB0

SIEMENS

module électronique ET 200S: 4 entrées TOR 24V CC NAMUR, largeur de construction 15mm, avec LED SF (défaut groupé)

Plus de détails


AUTOMATISATION > SIMATIC - Produit S7 discontinué

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
catégorie selon EN 954-1 (EF006782) -
tension d'alimentation CA 50 Hz (EF007532) -V
SIL conformément à IEC 61508 (EF009889) -
tension d'alimentation CA 60 Hz (EF007533) -V
niveau de performance selon EN ISO 13849-1 (EF007399) -
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 4
nombre de sorties numériques (EF001993) 0
entrées numériques configurables (EF008516) true
sorties numériques configurables (EF008520) -
type de tension d'entrée (EF003033) DC
type de sortie numérique (EF003601) sans
courant de sortie (EF003202) -A
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) -
protection contre les courts-circuits, sorties disponibles (EF003203) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement par borne à ressort/vis
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 81.0mm
profondeur (EF000049) 52.0mm
temps de retard en cas de changement de signal (EF002382) -ms
tension admissible à l'entrée (EF007554) -V
courant d'entrée au signal 1 (EF001428) -mA


module électronique ET 200S: 4 entrées TOR 24V CC NAMUR, largeur de construction 15mm, avec LED SF (défaut groupé)
Tension d'alimentation
Valeur nominale (CC)
● 24 V CCOui
Alimentation des capteurs
Nombre de sorties1
Type de tension de sortie8,2 V min., sous charge
Protection contre les courts-circuitsOui; électronique
Courant de sortie
● Valeur nominale45 mA
Puissance dissipée
Puissance dissipée, typ.1,6 W
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi1 byte
● avec compression4 bit
Entrées TOR
Nombre d'entrées TOR4
Nombre d'entrées NAMUR4
Tension d'entrée
● Type de tension d'entréeCC
Courant d'entrée
pour contact avec CALC 10 k
— pour état log. "0"0,35 à 1,2 mA
— pour état log. "1"2,1 à 7 mA
pour contact sans circuit
— pour état log. "0", max. (courant de repos admissible)0,5 mA
— pour état log. "1"typ. 8 mA
pour capteur NAMUR
— pour état log. "0"0,35 à 1,2 mA
— pour état log. "1"2,1 à 7 mA
Retard d'entrée (pour valeur nominale de la tension d'entrée)
pour entrées standard
— pour "0" vers "1", maxi4,6 µs
— pour "1" vers "0", maxi4,6 µs
Longueur de câble
● blindé, maxi200 m
Alarmes/diagnostic/information d'état
Fonctions de diagnosticOui; Alarme de diagnostic
Alarmes
● Alarme de diagnosticOui; réglable
● Alarme processNon
Diagnostics
● Informations de diagnostic lisiblesOui
● Rupture de filOui
Signalisation de diagnostic par LED
● Signalisation groupée de défaut SF (rouge)Oui
● Signalisation d'état Entrée TOR (verte)Oui; par voie
Paramètre
Commentaire12 octets
Séparation galvanique
Séparation galvanique entrées TOR
● entre les voiesNon
● entre voies et bus interneOui
● entre les voies et la tension de charge L+Oui
Isolation
Isolation vérifiée avec500 V CC
Dimensions
Largeur15 mm
Hauteur81 mm
Profondeur52 mm
Poids
Poids approx.35 g
dernière modification :19-08-2020


Produit
Numéro d'article6ES7131-4RD02-0AB0
Description d'articlemodule électronique ET 200S: 4 entrées TOR 24V CC NAMUR, largeur de construction 15mm, avec LED SF (défaut groupé)
Famille de produitModules électroniques TOR
Cycle de vie du produit (PLM)PM300:Active Product
Date de fin de vie du produitProduktabauslauf ab: 01.10.2020
Données Prix
Groupe de prix250
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité0.045 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.30 x 8.70 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4025515078487
UPC040892584721
N° d'Export85389091
Rubrique catalogue (PDF)ST76
Groupe de produit4056
Group CodeR111
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 22.02.2010
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6ES7131-4RD02-0AB0 FR_6ES7131-4RD02-0AB0.pdf 115 Kbytes 6ES7131-4RD02-0AB0 FR_6ES7131-4RD02-0AB0.pdf
