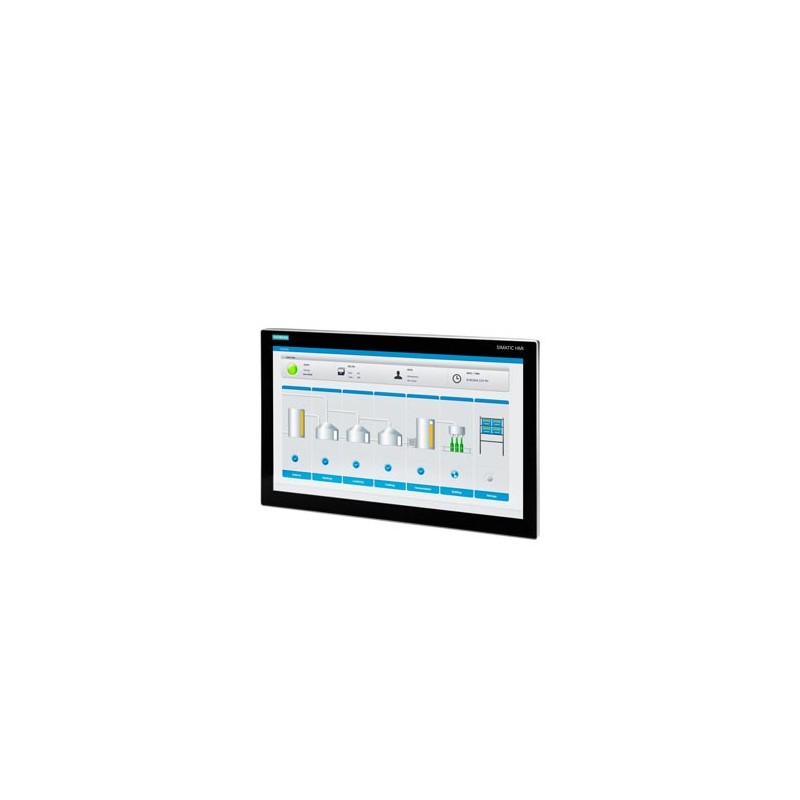

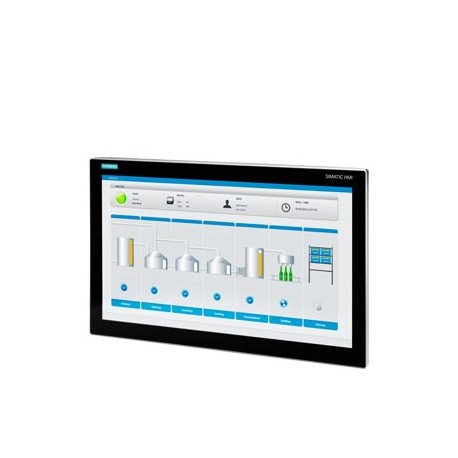

6AV7863-6MA10-1AA0 SIEMENS SIMATIC IFP1900, écran plat 19" (16: 9): multitactile, version étendue jusqu'à 30.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AV7863-6MA10-1AA0 SIEMENS SIMATIC IFP1900, écran plat 19" (16: 9): multitactile, version étendue jusqu'à 30..

6AV7863-6MA10-1AA0

SIEMENS

SIMATIC IFP1900, écran plat 19" (16: 9): multitactile, version étendue jusqu'à 30m, 1920 x 1080 pixels, pour 24V CC à séparation galvanique, interface DisplayPort/DVI avec câble DVI/USB 1,8m design standard

Plus de détails


AUTOMATISATION > SIMATIC IPC - Informatique industrielle

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001428 - Écran encastrable

Valeur Unité
commande de curseur de souris intégrée (EF003143) -
avec signal vidéo interface matérielle, numérique (EF003316) -
avec interface matérielle PS2 (EF003318) -
clavier intégré (EF003141) -
montage sur rack possible (EF007018) -
montage mural/direct possible (EF007020) -
encastrement frontal possible (EF007016) -
classe de protection (IP), face avant (EF003118) -
nombre de touches de fonction (EF003142) -
avec interface matérielle USB (EF003317) -
tension d'alimentation CA 50 Hz (EF007532) -V
tension d'alimentation CA 60 Hz (EF007533) -V
montage possible sur barres profilées (EF003972) -
avec signal vidéo interface matérielle, analogique (EF003315) -
fréquence de balayage (EF003984) -kHz
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
finition de l'écran (EF008244) TFT
avec écran couleur (EF003097) true
nombre de couleurs de l'écran (EF003098) 16777216
nombre d'échelles de gris/de bleu de l'écran (EF008515) -
taille de l'écran (EF002032) 18.5inch
nombre de pixels, horizontal (EF003099) 1920
nombre de pixels, vertical (EF003100) 1080
avec affichage à l'écran (EF003314) false
avec écran tactile (EF003102) true
température d'utilisation (EF002393) ['0', '50']°C
fréquence de ligne (EF003312) ['-', '-']kHz
adapté aux fonctions de sécurité (EF001597) false
largeur de l'avant (EF003651) 464.0mm
hauteur de l'avant (EF003652) 294.0mm
profondeur d'encastrement (EF000218) 62.5mm


SIMATIC IFP1900, écran plat 19" (16: 9): multitactile, version étendue jusqu'à 30m, 1920 x 1080 pixels, pour 24V CC à séparation galvanique, interface DisplayPort/DVI avec câble DVI/USB 1,8m design standard
Informations générales
Désignation du type de produitIFP1900
Désignation abrégéeFlat Panel 19" Full HD
Ecran
Technologie de l'écranAfficheur large TFT, rétroéclairage LED
Diagonale d'écran18,5 in
Diagonale d'écran [cm]47 cm
Largeur d'écran409,8 mm
Hauteur d'écran230,4 mm
Configuration sur écran (OSD)Non; paramétrable par logiciel
Nombre de couleurs16 777 216; 24 bit
Angle d'observation178° x 178°
Résolution (en pixels)
● Résolution d'image horizontale1 920 Pixel
● Résolution d'image verticale1 080 Pixel
● Taille pixel, horizontal0,213 mm
● Taille pixel, vertical0,213 mm
Caractéristiques générales
● Luminosité/contraste350 cd/m² / 1 000:1
● glace en verre minéral trempé traitée anti-refletsOui
● dissociable de l'unité centrale30 m
● luminance350 cd/m²
Rétroéclairage
● Type de rétroéclairageLED
● MTBF du rétroéclairage (à 25 °C)50 000 h; à 25°C
● Rétroéclairage à intensité variableOui; 0-100 %
Organes de commande
Périphérique de saisie
● Commande du curseur souris intégréeNon
Polices de clavier
● Touches de fonctionNon
— Nombre de touches de fonction0
Commande tactile
● Exécution à écran tactileOui; projectif-capacitif
● Clavier virtuelOui
Type de configuration/Fixation
ConfigurationAppareil encastrable
Fixation VESANon
Appareil encastrableOui; Mode portrait possible
angle d'inclinaison vertical maximal autorisé vers l'avant par rapport à la verticale35°
angle d'inclinaison vertical maximal autorisé vers l'arrière par rapport à la verticale35°
Tension d'alimentation
Type de tension d'alimentation24 V CC
Valeur nominale (CC)24 V; TBTP / TBTS libre de potentiel
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Puissance dissipée
Puissance dissipée, typ.25 W
Puissance dissipée, maxi30 W
Interfaces
USB en face arrièreOui; 2x onboard
Connexion pour clavier/sourisUSB
Interfaces vidéo
● Signal vidéo analogique (VGA)Non
● DVI-DOui
● DisplayPortOui; DisplayPort V1.1
Interfaces tactiles
● USBOui
Degré et classe de protection
IP (face avant)IP65
IP (à l'arrière)IP20
NEMA (en face avant)
● Capot type 4 face avantOui
● Capot type 4x face avantOui
● Capot type 12 face avantOui
Normes, homologations, certificats
Marquage CEOui
Homologation ULOui; cULus, cUL
cULusOui; selon UL 508
RCM (anciennement C-TICK)Oui
Homologation KCNon; en préparation
Utilisation en zone à risque d'explosion Ex
● ATEX Zone 2Non; en préparation
● ATEX Zone 22Non; en préparation
● FM Class I Division 2Non; en préparation
Agrément pour constructions navales
● Germanischer Lloyd (GL)Non; en préparation
● American Bureau of Shipping (ABS)Non; en préparation
● Bureau Veritas (BV)Non; en préparation
● Det Norske Veritas (DNV)Non; en préparation
● Lloyds Register of Shipping (LRS)Non; en préparation
● Nippon Kaiji Kyokai (Class NK)Non; en préparation
Conditions ambiantes
Température ambiante en service
● mini0 °C
● max.50 °C; Montage vertical (format transversal)
Température ambiante à l'entreposage / au transport
● mini-20 °C
● max.60 °C
Humidité relative de l'air
● Service, maxi95 %; sans condensation
Vibrations
● Tenue aux vibrations en service10 m/s²
● Tenue aux vibrations au transport / à l'entreposage10 m/s²
Essai de tenue au choc
● Tenue aux chocs en service150 m/s²
● accélération de l'amplitude des chocs / pendant l'entreposage/le transport150 m/s²
Mécanique/Matériau
Matériau du boîtier (face avant)
● VerreOui
Dimensions
Largeur de la face avant464 mm
Hauteur de la face avant294 mm
Découpe d'encastrement, largeur448 mm; Tolérance : +1 mm
Découpe d'encastrement, hauteur278 mm; Tolérance : +1 mm
Profondeur62,5 mm
Poids
Poids sans emballage5,7 kg
Poids, y compris emballage6,8 kg
dernière modification :19-08-2020


Produit
Numéro d'article6AV7863-6MA10-1AA0
Description d'articleSIMATIC IFP1900, écran plat 19" (16: 9): multitactile, version étendue jusqu'à 30m, 1920 x 1080 pixels, pour 24V CC à séparation galvanique, interface DisplayPort/DVI avec câble DVI/USB 1,8m design standard
Famille de produitSIMATIC Industrial Flat Panel
Cycle de vie du produit (PLM)PM300:Active Product
Date de fin de vie du produitProduktabauslauf ab: 01.10.2020
Données Prix
Groupe de prix275
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)1 Jour(s)
Poids Net par quantité7.700 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage50.00 x 60.00 x 25.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047623408079
UPC804766464157
N° d'Export85371098
Rubrique catalogue (PDF)ST80.1T
Groupe de produit4218
Group CodeR115
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 10.04.2017
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass619-20-02-01
eClass7.119-20-02-01
eClass819-20-02-01
eClass919-20-02-01
eClass9.119-20-02-01
ETIM5EC001428
ETIM6EC001428
ETIM7EC001428
IDEA46675
UNSPSC1543-21-19-02
