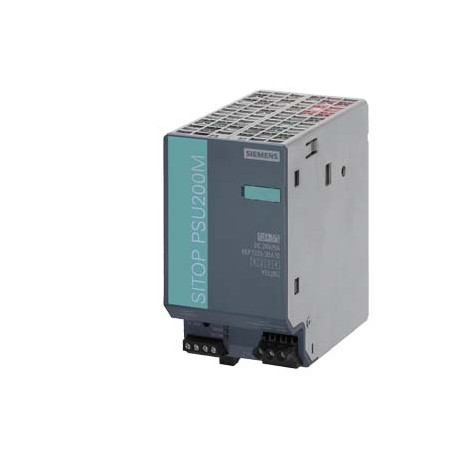

6AG1333-3BA10-7AA0 SIEMENS SIPLUS PS PSU200M 5A avec Conformal Coating basé sur 6EP1333-3BA10 . Alimentation.. Agrandir l'image

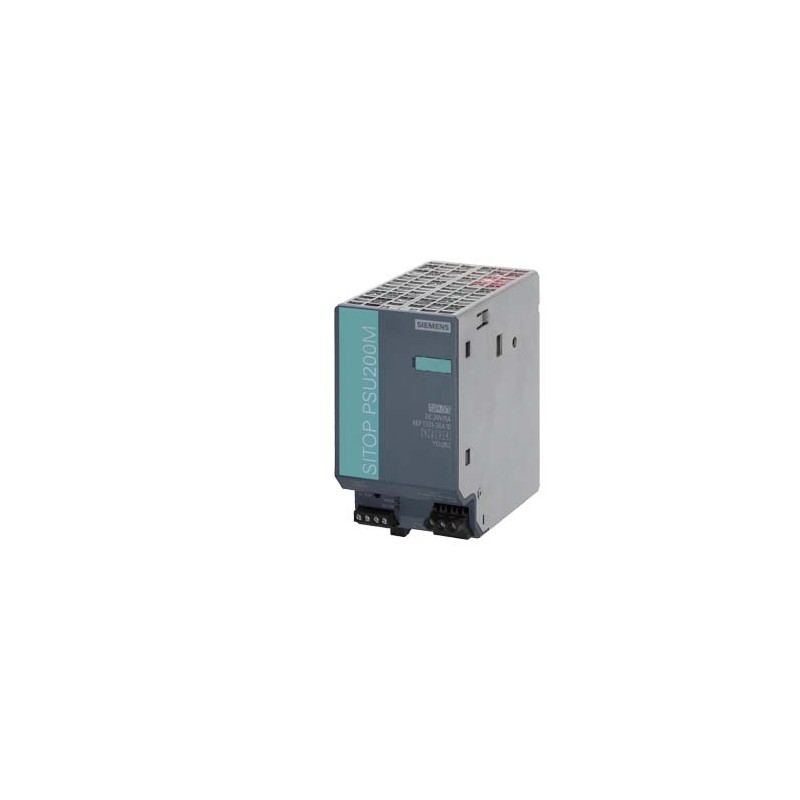

Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1333-3BA10-7AA0 SIEMENS SIPLUS PS PSU200M 5A avec Conformal Coating basé sur 6EP1333-3BA10 . Alimentation..

6AG1333-3BA10-7AA0

SIEMENS

SIPLUS PS PSU200M 5A avec Conformal Coating basé sur 6EP1333-3BA10 . Alimentation stabilisée entrée : 120/230-500V CA sortie : 24V/5A CC

SIPLUS PS PSU200M 5A avec revêtement formé basé sur 6EP1333-3BA10 . Entrée stabilisé puissance: 120/230-500 V AC Sortie: 24 V/5 A DC

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $918.47
Prix unitaire: $918.47
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC002540 - Alimentation en courant continu

Valeur Unité
courant de sortie max. 3 (EF008286) -A
valeur nominale de la tension de sortie 3 (EF009395) -V
tension d'alimentation assignée CC (EF007078) -V
3e tension de sortie (EF006800) -V
valeur nominale de la tension de sortie 1 (EF009393) -V
2e tension de sortie (EF006797) -V
valeur nominale du courant de sortie 2 (EF009397) -A
valeur nominale du courant de sortie 3 (EF009398) -A
courant de sortie max. 2 (EF008285) -A
valeur nominale de la tension de sortie 2 (EF009394) -V
type de tension d’alimentation (EF002991) AC
1ere tension de sortie (EF006792) ['24', '24']V
courant de sortie max. 1 (EF008284) 5A
tension de sortie ajustable (EF007002) true
valeur nominale du courant de sortie 1 (EF009396) 5.0A
protégé contre les courts-circuits (EF007332) true
tension d'alimentation assignée à CA 50 Hz (EF007076) ['230', '230']V
tension d'alimentation assignée à CA 60 Hz (EF007077) ['120', '120']V
tension de sortie réglée (EF003092) -
puissance absorbée (EF000346) -VA
puissance dissipée (EF003034) 120.0W
stabilisé (EF005302) -
finition du raccordement électrique (EF003961) raccordement à vis
montage possible sur barres profilées (EF003972) -
montage mural possible (EF003973) -
adapté à un montage sur rail (EF001126) true
largeur en nombre de modules (EF002950) -
largeur d'encastrement (EF000846) 70.0mm
hauteur d'encastrement (EF000332) 225.0mm
montage direct possible (EF005689) false
largeur (EF000008) 70.0mm
hauteur (EF000040) 125.0mm
profondeur (EF000049) 121.0mm
adapté aux fonctions de sécurité (EF001597) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
indice de protection (IP) (EF005474) IP20
degré de protection (NEMA) (EF011959) -


SIPLUS PS PSU200M 5A
SIPLUS PS PSU200M 5A avec Conformal Coating basé sur 6EP1333-3BA10 . Alimentation stabilisée entrée : 120/230-500V CA sortie : 24V/5A CC
Entrée
EntréeMonophasées et biphasées CA
● RemarqueRéglage par commutateur sur l'appareil, démarrage à partir de Ue > 90/180 V
Tension d'alimentation
● 1 pour CA120 ... 230 V
● 2 pour CA230 ... 500 V
Tension d'entrée
● 1 pour CA85 ... 264 V
● 2 pour CA176 ... 550 V
Entrée à large plageOui
Tenue aux surtensions1300 Ucrête, 1,3 ms
Temps de maintien poursous Ue = 120/230 V, typ. 150 ms sous Ue = 400 V
Temps de maintien pour Is nom, minimum25 ms; sous Ue = 120/230 V, typ. 150 ms sous Ue = 400 V
Valeur nominale de la fréquence du réseau 150 Hz
Valeur nominale de la fréquence du réseau 260 Hz
Plage de fréquence réseau47 ... 63 Hz
Courant d'entrée
● pour tension d'entrée nominale de 120 V2,2 A
● pour tension d'entrée nominale de 230 V1,2 A
● pour tension d'entrée nominale de 500 V0,61 A
Limitation de courant d'appel (+ 25 °C), maximum35 A
I²t, max.1,7 A²·s
Fusible d'entrée intégréT 3,15 A (non accessible)
Protection du câble d'alimentation (CEI 898)Disjoncteur recommandé en fonctionnement monophasé: A partir de 6 A (10 A) caract. C (B); en fonctionnement biphasé est nécessaire: disjoncteurs de ligne couplés ou disjoncteur 3RV2011-1EA10 (réglage 3,8 A) ou 3RV2711-1ED10 (UL 489) pour 230 V; 3RV2011-1DA10 (réglage 3 A) ou 3RV2711-1DD10 (UL 489) pour 400/500 V
Sortie
SortieTension continue stabilisée, flottante
Tension nominale Us nom CC24 V
Tolérance globale, statique ±3 %
Régulation de secteur statique, env.0,1 %
Variation de charge statique, env.0,1 %
Ondulation résiduelle crête à crête, maximum50 mV
Crête à crête des pics, maximum (largeur de bande de 20 MHz env.)200 mV
Etendue de réglage24 ... 28,8 V
Fonction produit Tension de sortie réglableOui
Réglage de la tension de sortievia potentiomètre
Affichage de fonctionnementLED verte pour 24 V O.K.
SignalisationContact de relais (contact NO, charge admissible des contacts 60 V CC / 0,3 A) pour 24 V OK
Comportement d'activation/de désactivationDépassement de Ua env. 3 %
Retard au démarrage, maximum1 s
Montée de la tension, typique50 ms
Courant nominal Ie nom5 A
Plage de courant0 ... 5 A
Puissance active fournie typique120 W
Courant de surcharge de courte durée
● en court-circuit pendant le fonctionnement typique15 A
Durée de la capacité de surcharge en cas de surintensité
● en court-circuit pendant le fonctionnement25 ms
Courant de surcharge constant
● en court-circuit au démarrage typique6 A
Parallélisation pour augmentation de puissanceOui; caractéristique réglable
Nombre d'appareils pouvant être branchés en parallèle pour augmentation de puissance, pièce2
Rendement
Rendement pour Us nom, Is nom, env.88 %
Puissance dissipée pour Us nom, Is nom, env.17 W
Puissance dissipée [W] en fonctionnement à vide max.4 W
Régulation
Régulation de secteur dynamique (Ue nom ±15 %), maximum0,1 %
Variation de charge dynamique (Is : 50/100/50 %), Us ± typique3 %
Temps de réponse de la variation de charge de 50 à 100 %, typique2 ms
Temps de réponse de la variation de charge de 100 à 50 %, typique2 ms
Temps de réponse max.5 ms
Protection et surveillance
Protection contre les surtensions à la sortie< 35 V
Limitation du courant, typique6 A
Propriété de la sortie résistant aux courts-circuitsOui
Protection contre les courts-circuitsAu choix, caract. de courant constant jusqu'à env. 5,5 A ou coupure avec mémorisation
Courant de court-circuit permanent Valeur efficace
● typique6 A
Signalisation surcharge/court-circuitLED jaune pour "surcharge", LED rouge pour "coupure avec mémorisation"
Sécurité
Séparation galvanique primaire/secondaireOui
Séparation galvaniqueTension de sortie TBTS Ua selon EN 60950-1 et EN 50178
Classe de protectionClasse I
Courant de fuite
● max.3,5 mA
● typique0,25 mA
Degré de protection (EN 60529)IP20
Homologations
Marquage CEOui
CEM
Niveau d'émissionEN 55022 classe B
Limitation des harmoniques réseauEN 61000-3-2
Immunité aux perturbationsEN 61000-6-2
conditions d´environnement
Température ambiante pour position de montage verticale en service-25 ... +70; en convection naturelle (propre)
Température ambiante pendant l'entreposage et le transport-40 ... +85
Altitude d'implantation pour altitude au-dessus de max.6 000 m
Conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantationEn cas de fonctionnement à des altitudes de 2000 - 6000 m : déclassement de puissance de sortie de -7,5 %/1000 m ou réduction de la température ambiante de 5 K/1000 m
Humidité relative avec condensation selon CEI 60068-2-38 max.100 %; HR condensation/gel inclus (aucune mise en service en état de condensation), montage horizontal
Résistance aux sollicitations chimiques contre les lubrifiants réfrigérants du commerceOui; avec diesel et gouttelettes d'huile dans l'air
Résistance aux substances biologiquement actives Conformité selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
Résistance aux substances chimiquement actives Conformité selon EN 60721-3-3Oui; Classe 3C4 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3)
Résistance aux substances mécaniquement actives Conformité selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière
Résistance aux substances biologiquement actives conformité selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée)
Résistance aux substances chimiquement actives conformité selon EN 60721-3-6Oui; Classe 6C3 (RH < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3)
Résistance aux substances mécaniquement actives conformité selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière
Revêtement pour carte imprimé équipée selon EN 61086Oui; Classe 2 pour haute disponibilité
Exécution du revêtement protection contre la pollution selon EN 60664-3Oui; Protection de type 1
Type de contrôle du revêtement selon MIL-I-46058COui; Pendant le cycle de vie, le revêtement peut se décolorer
Conformité produit du revêtement Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Caractéristiques mécaniques
Connectiqueraccordement à vis
Connecteurs
● Entrée réseauL, N, PE: Chacun une borne à vis pour 0,2 ... 2,5 mm² pour âme massive/souple
● Sortie+, -: Chacun 2 bornes à vis pour 0,2 ... 2,5 mm²
● contacts auxiliaires13, 14 (Signal de signalisation): Chacun une borne à vis pour 0,14 ... 1,5 mm²
Largeur du boîtier70 mm
Hauteur du boîtier125 mm
Profondeur du boîtier121 mm
Distance à respecter
● haut50 mm
● bas50 mm
● gauche0 mm
● droite0 mm
Poids, env.0,6 kg
Caractéristique produit du boîtier Boîtier juxtaposableOui
FixationEncliquetage sur rail EN 60715 35×7,5/15
Accessoires électriquesle module tampon
autres remarquesSauf mention contraire, toutes les indications valent à la tension d‘entrée nominale et à une température ambiante de +25 °C


Produit
Numéro d'article6AG1333-3BA10-7AA0
Description d'articleSIPLUS PS PSU200M 5A avec Conformal Coating basé sur 6EP1333-3BA10 . Alimentation stabilisée entrée : 120/230-500V CA sortie : 24V/5A CC
Famille de produit1 phase et 2 phases, 24 V CC
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix471
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)23 Jour(s)
Poids Net par quantité0.600 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage14.00 x 15.00 x 9.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618061500
UPC804766183539
N° d'Export85044090
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4626
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.08.2006
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.
